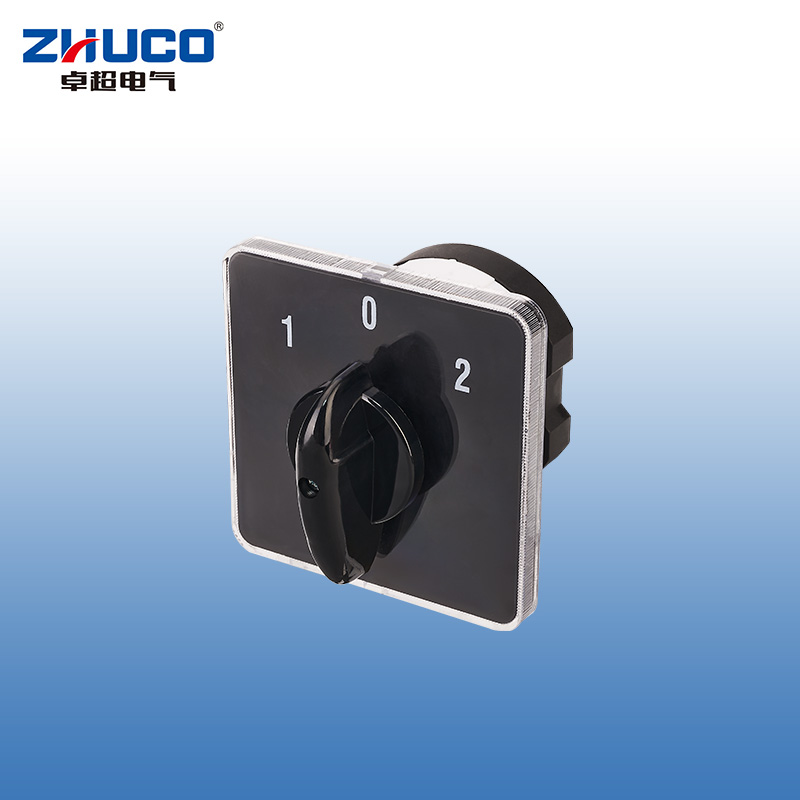

SZL9-20/D0083.1 имеет номинальный ток 20 А и однополюсную трехпозиционную конструкцию. Один вход питания разделен на два выхода, что обеспечивает возможность переключения между двумя устройствами. Положение 1 соединяет первый набор L-клемм, положение 2 — второй набор L-клемм, а среднее положение O разъединяет оба. Продукт предназначен для использования в электрических цепях переменного тока частотой 50 Гц~60 Гц с номинальным рабочим напряжением ≤440 В и номинальным напряжением изоляции 690 В.

Переключатель имеет компактную конструкцию, четкую рабочую характеристику и рациональную компоновку положений. Конструкция его контактов обеспечивает стабильность проводимости. Изделие подходит для обычных электрических систем управления, удовлетворяя ежедневные эксплуатационные потребности оборудования. Он предоставляет гибкие варианты установки и может применяться в распределительных коробках и шкафах управления.

В его составе используются огнестойкие, высокотемпературные и экологически чистые материалы с отличными изоляционными свойствами.

Утолщенные медные компоненты и контакты из серебряного сплава обеспечивают превосходную проводимость, стойкость к окислению, безопасность и долговечность.

Механический срок службы: 0,3 × 10⁶ циклов, рабочая частота — 120 циклов/час.

Электрический срок службы: 0,6 × 10⁶ циклов, рабочая частота — 120 циклов/час.

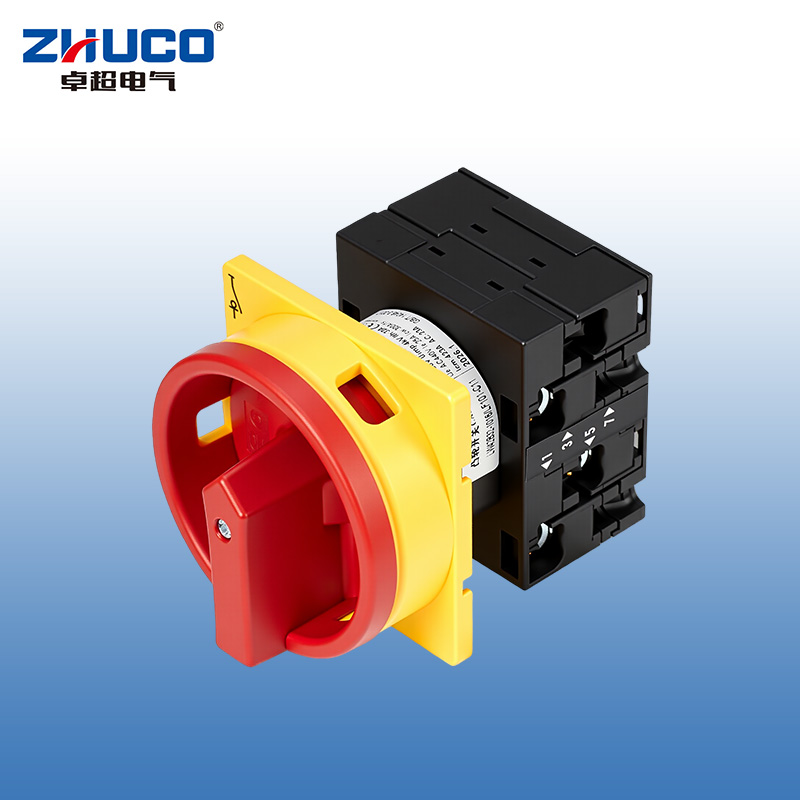

SZD11-40/30001U — ручной выключатель нагрузки, разработанный специально для трехфазных (3P) цепей питания с номинальным током 40 А. Это панельное изделие оснащено функцией защитного навесного замка, что обеспечивает надежное ручное управление и механическое запирание для изоляции питания, переключения нагрузки и безопасности технического обслуживания электрооборудования. Его конструкция соответствует соответствующим стандартам безопасности и подходит для применений, требующих четко определенных точек отключения и оперативного контроля доступа.

Номинальный рабочий ток: 40А
Номинальное рабочее напряжение: переменный ток 440 В, 50 Гц-60 Гц
Количество полюсов: 3P (трехфазный)
Стандарты соответствия: GB/T 14048.3, IEC 60947-3
Функция включения/выключения: двухпозиционная (ВКЛ/ВЫКЛ) работа.

Положение ВКЛ: Все трехфазные главные контакты (T1-L1, T2-L2, T3-L3) надежно соединены.

Положение «ВЫКЛ»: все основные контакты полностью отключены, что обеспечивает видимую точку электрической изоляции, соответствующую требованиям безопасного расстояния.

Безопасная блокировка: в положении «ВЫКЛ» предусмотрено отверстие для навесного замка (замок продается отдельно) для механической блокировки с целью предотвращения несанкционированного или случайного срабатывания.

Метод установки: Монтаж на панели, простота установки и эксплуатации на шкафах управления, дверцах распределительных коробок или поверхностях оборудования.

Эксплуатационные характеристики: обеспечивает большее расстояние изоляции и более быструю возможность отключения, чем аналогичные продукты, что повышает эксплуатационную безопасность и электрическую надежность.

Мощность проводки: спецификация клеммного винта M4, подходит для площади поперечного сечения проводника 6,0 ~ 10 мм², рекомендуемый момент затяжки 1,2 Н·м.

Номинальный рабочий цикл: 8-часовой рабочий цикл/прерывистый периодический режим работы, рабочая частота: ≤ 30 раз/час.

Срок службы электрооборудования: категория обслуживания AC-23 (резистивная нагрузка, распределение): ≥ 10 000 циклов. Категория обслуживания AC-3 (нагрузка двигателя клетки): ≥ 6000 циклов.

Условия эксплуатации:
Температура окружающей среды: от -25°C до 40°C (средняя температура ≤ 35°C за 24 часа). Высота: ≤ 2000 м.

Относительная влажность: не более 50% при 40°C; до 90% при более низких температурах (например, 20°C) (необходимо принять защитные меры для предотвращения конденсации).

Данный выключатель специально разработан для промышленных и коммерческих электрических цепей, требующих ручного переключения и безопасной изоляции трехфазных нагрузок, и устанавливается на панели управления.

Главный выключатель питания и точка изоляции технического обслуживания: служит главным выключателем изоляции питания для трехфазного оборудования, такого как вентиляционное оборудование, кондиционеры, водяные насосы и компрессоры с номинальным током не более 40 А. Его запираемая функция обеспечивает безопасную электрическую изоляцию и точку блокировки для обслуживания оборудования.

Ручной переключатель управления шкафами управления: устанавливается на панели управления промышленных шкафов управления и распределительных коробок и служит локальным ручным переключателем управления для таких нагрузок, как вентиляторы, двигатели и отопительное оборудование, облегчая операторам прямой и безопасный запуск и выключение.

Безопасная изоляция распределительной цепи: используется в качестве ручного изолирующего выключателя в распределительных ответвлениях, требующих четко определенной физической точки отключения для безопасной изоляции во время переключения нагрузки и технического обслуживания.

Прямое управление двигателями малой мощности: схемы управления, которые можно напрямую использовать для трехфазных асинхронных двигателей малой мощности, которые нечасто запускаются и останавливаются (категория нагрузки AC-3).

SZD11-25/400010 — это трехфазный четырехпроводной (3P+N) ручной разъединитель нагрузки номинальным током 25 А. Изделие предназначено для панельного монтажа, имеет серо-черный корпус. Его основное назначение — обеспечение безопасного и надежного подключения и изоляции трехфазных четырехпроводных цепей переменного тока (включая нейтральный провод). Оно оснащено механизмом для навесного замка в положении «ВЫКЛ», предотвращающим случайное включение и обеспечивающим соблюдение норм безопасности эксплуатации.

Основные параметры и характеристики:

Номинальные значения: номинальный рабочий ток 25 А, номинальное рабочее напряжение переменного тока 440 В, частота 50 Гц–60 Гц.

Соответствие стандартам: GB/T 14048.3, IEC 60947-3.

Число полюсов и функции: 4 полюса (3P+N). Управление рукояткой: два положения (ВКЛ/ВЫКЛ):

Положение «ВКЛ»: замыкаются все трехфазные силовые контакты (T1-L1, T2-L2, T3-L3) и нейтральный полюс (N).

Положение «ВЫКЛ»: все полюса (3P+N) полностью размыкаются, обеспечивая полную электрическую изоляцию. В данном положении возможна установка навесного замка (приобретается отдельно) для механической блокировки.

Конструкция и монтаж: панельный монтаж с серо-черной панельной рукояткой. Имеет большое изоляционное расстояние и конструкцию быстрого размыкания, повышающую безопасность и надежность эксплуатации.

Подключение и срок службы:

Клеммные соединения: винты М3.5, сечение проводов 2,5–6,0 мм², момент затяжки 0,8 Н·м.

Рабочая частота: 8-часовой непрерывный режим / прерывистый режим, рабочая частота 30 циклов/час.

Электрический срок службы: категория AC-23 — не менее 10 000 циклов; категория AC-3 — не менее 6 000 циклов; вспомогательные контакты — не менее 2 000 циклов.

Условия эксплуатации: температура окружающей среды от -25 °С до 40 °С, высота над уровнем моря ≤ 2000 м.

Сферы применения

Данный переключатель предназначен для объектов, требующих безопасной коммутации, изоляции и блокировки маломощных и среднемощных трехфазных четырехпроводных нагрузок, и является ключевым элементом, обеспечивающим безопасное техническое обслуживание оборудования.

Главный выключатель питания малого и среднего оборудования: используется как основной выключатель питания для трехфазного четырехпроводного оборудования (коммерческие кондиционеры, вентиляционные установки, водяные насосы, малое технологическое оборудование) номинальным током не более 25 А. Четырехполюсное отключение гарантирует полную изоляцию фазных и нейтрального проводов.

Точка безопасной изоляции в распределительных шкафах: применяется в распределительных шкафах коммерческих помещений, лабораторий и малых предприятий как ответвительный выключатель, требующий полной электрической изоляции; особенно актуален для систем TN-S или TN-C-S, где для безопасного обслуживания необходимо отключение нейтрального провода.

Применение с безопасной блокировкой (LOTO): наличие механизма для навесного замка в положении «ВЫКЛ» делает его оптимальным для реализации процедур блокировки и маркировки, обеспечивая надежную защиту обслуживающего персонала и соответствие нормативам на объектах с повышенными требованиями.

Прямое управление и локальная эксплуатация: подходит для прямого управления маломощными трехфазными двигателями (нагрузки по категории AC-3) при редкой эксплуатации; может устанавливаться на панели управления для удобного и безопасного локального управления.

LW12-16/TM704.4 — это четырехконтурный ступенчатый переключатель, специально разработанный для низковольтных конденсаторных батарей компенсации реактивной мощности. Его основное назначение — ручное резервное управление и регулирующий блок для автоматического контроллера коэффициента мощности. Путем поворота рукоятки осуществляется ручное включение и отключение до четырех параллельных ветвей конденсаторов по ступеням (0→1→2→3→4), обеспечивая точное и надежное регулирование реактивной мощности системы. Панель переключателя оснащена четкими позициями режима «автомат – стоп – ручной» и цифровой шкальной индикацией, что обеспечивает интуитивно понятное управление и наглядное отображение рабочего состояния.

Основные технические параметры и характеристики

Номинальное напряжение изоляции: 690 В

Номинальное рабочее напряжение: переменный ток ≤ 500 В, частота 50 Гц–60 Гц; постоянный ток ≤ 220 В

Номинальный тепловой ток (Ith): 16 А

Номинальная управляющая мощность: AC-15: 240 В·А; DC-13: 24 Вт

Управление двигателями: позволяет напрямую управлять трехфазными асинхронными двигателями переменного тока с короткозамкнутым ротором (категория AC-3) мощностью 5,5 кВт и ниже.

Конфигурация контактов и логика работы (по принципиальной электрической схеме)

Конструкция: Четырехсекционная контактная группа, обеспечивающая пятиступенчатую логику переключения за счет специального кулачкового механизма.

Механические параметры и срок службы

Механический срок службы: ≥ 30 000 циклов (рабочая частота ≤ 120 циклов/час)

Электрический срок службы:

AC-15 (управление электромагнитами и т.д.): ≥ 10 000 циклов (300 циклов/час)

DC-13 (управление электромагнитными нагрузками постоянного тока): ≥ 10 000 циклов (300 циклов/час)

AC-3 (управление трехфазными двигателями): ≥ 10 000 циклов (120 циклов/час)

AC-4 (пусковое, реверсивное торможение): ≥ 1000 циклов (120 циклов/час)

Подключение и монтаж

Клеммные соединения: винты М4, сечение соединительных проводов 1,0–2,5 мм², момент затяжки 1,2 Н·м.

Габариты и упаковка: Масса одного изделия составляет около 0,253 кг; стандартная упаковка 100 шт./коробка.

Материалы и безопасность

Корпус выполнен из огнестойкого, термостойкого и экологически безопасного материала с высокими изоляционными характеристиками.

Внутренние токоведущие элементы выполнены из утолщенной меди, контакты — из серебряного сплава, что обеспечивает высокую проводимость, стойкость к окислению и длительный срок службы.

Сферы применения

Данный переключатель является ключевым элементом ручного управления в узлах компенсации реактивной мощности низковольтных электросетей и применяется в следующих режимах:

Основное назначение: низковольтные конденсаторные батареи компенсации реактивной мощности

Резервное регулирование: при выходе из строя, техническом обслуживании или наладке автоматического контроллера коэффициента мощности (PPC) переход в режим «ручной» позволяет осуществлять ступенчатое переключение конденсаторных батарей, поддерживать заданный коэффициент мощности системы, обеспечивать качество электроэнергии и исключать штрафные санкции.

Фиксированная компенсация: при стабильной нагрузке, не требующей частого автоматического регулирования, устанавливается фиксированный уровень ручной компенсации.

Техническое обслуживание и наладка: предоставляет электротехническому персоналу четкий интерфейс для переключения конденсаторов, упрощая наладку, диагностику неисправностей и техническое обслуживание системы.

LW12-16/TM707.7 — десятиконтурный ступенчатый переключатель, предназначенный для систем компенсации реактивной мощности низкого напряжения. Являясь основным блоком ручного управления конденсаторной батареи, он позволяет точно вручную регулировать коэффициент мощности системы, вращая ручку в десять шагов (от 0 до 10) в случае отказа автоматического компенсационного устройства или необходимости точного вмешательства. Изделие имеет красно-белую цветовую схему, а панель оснащена функцией выбора режима «автоматическая остановка вручную» и четкой цифровой шкалой от 0 до 10, что делает управление интуитивно понятным и обеспечивает четкую индикацию состояния.

1. Основные технические параметры и характеристики

Электрические параметры

Номинальное напряжение изоляции: 690 В

Номинальное рабочее напряжение: переменный ток ≤ 500 В 50 Гц-60 Гц; постоянный ток ≤ 220 В

Обычный ток нагрева свободного воздуха (Ith): 16А

Номинальная мощность управления: AC-15: 240 В·А; DC-13: 24 Вт

Возможность управления двигателем: может напрямую управлять трехфазными асинхронными двигателями переменного тока с короткозамкнутым ротором мощностью 5,5 кВт и ниже (категория применения AC-3).

Структура конфигурации контактов и логики работы (на основе таблицы электропроводки TM707.7): использует многосекционную (слоистую) комбинацию контактов, обеспечивая точное переключение одиннадцати положений (положение 0 10 активных положений) с помощью прецизионного кулачкового механизма.

Должности и функции:

Положение «Авто» (крайнее левое): переключатель выходит из цепи ручного управления; система управляется внешним автоматическим контроллером коэффициента мощности (PPC).

Положение «Стоп» (среднее 0°): все контакты разомкнуты (активны в нулевом направлении), что обеспечивает полную электрическую изоляцию.

Положение регулировки «вручную» (по часовой стрелке от 30° до 300°): поверните черную ручку; указатель перемещается по циферблату от «1» до «10». Согласно схеме электропроводки (X означает «включено»), на каждом этапе добавляется новый набор соответствующих контактных цепей, таким образом последовательно подключая один конденсатор, пока не будут подключены все десять цепей.

Пример интерпретации схемы проводки: в положении «Ручной 1» (по часовой стрелке 30°) подключена контактная группа 1; в положении «Ручной 2» (по часовой стрелке 60°) подключены контактные группы 1 и 2; и т. д., достигая кумулятивного пошагового соединения.

Механические, сроки службы и параметры установки

Механический срок службы: ≥ 30 000 циклов (рабочая частота ≤ 120 циклов/час)
Срок службы электрооборудования:

AC-15: ≥ 10 000 циклов (300 циклов/час)

DC-13: ≥ 10 000 циклов (300 циклов/час)

AC-3: ≥ 10 000 циклов (120 циклов/час)

AC-4: ≥ 1000 циклов (120 циклов/час)

Характеристики электропроводки: винт М4, проволока 1,0-2,5 мм², момент затяжки 1,2 Н·м.

Размеры установки: расстояние между монтажными отверстиями 45 мм × 45 мм; применимая толщина панели 1–5 мм.

Физические параметры: Вес единицы товара составляет приблизительно 0,355 кг.

Материалы и процессы: Огнестойкий, устойчивый к высоким температурам и экологически чистый корпус с надежными изоляционными характеристиками.

Внутренние утолщенные медные компоненты и контакты из серебряного сплава обеспечивают низкое контактное сопротивление, высокую проводимость, сильную стойкость к окислению и длительный срок службы.

2. Сценарии применения
Этот переключатель специально разработан для приложений, требующих многоступенчатой компенсации реактивной мощности высокой мощности. Он служит важным резервным и ручным блоком регулировки в системах автоматической компенсации.

Основное применение: Крупные и средние конденсаторные батареи компенсации реактивной мощности низкого напряжения

LW12-16/Z4.5858.3 — это переключатель передачи управления сброса, специально разработанный для операций открытия и закрытия первичного оборудования, такого как высоковольтные выключатели и выключатели нагрузки в системах передачи и распределения электроэнергии. Его основная функция — безопасное переключение между «локальными» и «удалёнными» точками управления, выполнение команд «открыть» и «закрыть» соответственно. Переключатель имеет конструкцию автоматического сброса в промежуточное положение «дистанционного управления» (ручка автоматически сбрасывается после локального срабатывания), что обеспечивает автоматический возврат управления в удаленную систему после завершения локальных аварийных операций, предотвращая случайное удержание в локальном режиме, тем самым значительно повышая безопасность эксплуатации и стандартизацию управления системой. Красно-белая цветовая гамма и четкая маркировка панелей облегчают быструю идентификацию и эксплуатацию в таких помещениях, как распределительные устройства электропитания.

1. Основные технические параметры и функциональные характеристики

Электрические параметры

Номинальное напряжение изоляции: 690 В

Номинальное рабочее напряжение: переменный ток ≤ 500 В 50 Гц-60 Гц; постоянный ток ≤ 220 В

Обычный ток нагрева свободного воздуха (Ith): 16А

Управляющая способность: подходит для цепей управления и индикации сигналов; может напрямую управлять трехфазными асинхронными двигателями мощностью 5,5 кВт и ниже.

Рабочие функции и контактная логика (на основе таблицы электропроводки)

Положение и контактное действие (X указывает ON):

Режим работы: выберите «Локальный» или «Удаленный» режим с помощью черной ручки на панели; выполните команды «Открыть» или «Закрыть» с помощью черной ручки сбоку.

Пульт дистанционного управления: Ручка в среднем положении. В этом положении состояние контакта переключателя зависит от удаленного сигнала; локальная ручка не работает напрямую.

Механические, долговечные и структурные параметры

Механический срок службы: ≥ 30 000 циклов

Срок службы электрооборудования:

AC-15 (Управляет электромагнитными нагрузками): ≥ 10 000 циклов

DC-13 (управляет электромагнитными нагрузками постоянного тока): ≥ 10 000 циклов

AC-3 (Управление двигателями): ≥ 10 000 циклов

AC-4 (Дюймовое, обратное торможение): ≥ 1000 циклов

Мощность электропроводки: винты М4, провода 1,0-2,5 мм², момент затяжки 1,2 Н·м.

Материалы и процесс производства: огнестойкий и устойчивый к высоким температурам корпус, утолщенные медные детали, контакты из серебряного сплава, обеспечивающие безопасность и долговечность.

Физические параметры: Вес одного груза приблизительно 0,25 кг.

2. Сценарии применения
Этот переключатель является ключевым компонентом энергосистем для безопасного переключения между разрешениями локального и удаленного управления, специально разработанным для приложений, требующих строгих рабочих процедур и предотвращения неправильной работы.

Основные области применения: схемы управления распределительными устройствами высокого и низкого напряжения
Управление автоматическим выключателем/выключателем нагрузки: устанавливается на дверной панели высоковольтного распределительного устройства, кольцевых основных блоков и распределительных шкафов низкого напряжения, служит авторизованным интерфейсом для локальной эксплуатации/обслуживания. Персонал по техническому обслуживанию или ремонту должен переключить ручку в положение "Локально" для выполнения операций открытия и закрытия. Автоматический сброс выполняется после операции, чтобы не забыть выйти из локального режима.

Управление доступом к управлению: при нормальной работе он помещается в положение "Дистанционное управление" для автоматического управления устройствами SCADA, DCS или релейной защиты. Во время ввода в эксплуатацию, технического обслуживания или аварийных операций на месте он переключается в положение «Локально» для безопасного и надежного ручного вмешательства.

Типичные варианты использования
Подстанции и распределительные станции: используются для панелей управления трансформаторами, шкафов входящих и исходящих линий, шкафов шин и т. д.

Распределительные устройства электропитания промышленных и горнодобывающих предприятий: служат резервной точкой ручного управления для критически важного оборудования распределения электроэнергии, такого как крупные двигатели и устройства компенсации конденсаторов.

Системы автоматизации электропитания: служат резервным ручным интерфейсом и точкой изоляции технического обслуживания для управления автоматикой, обеспечивая безопасную работу даже в случае отказа системы автоматизации.
