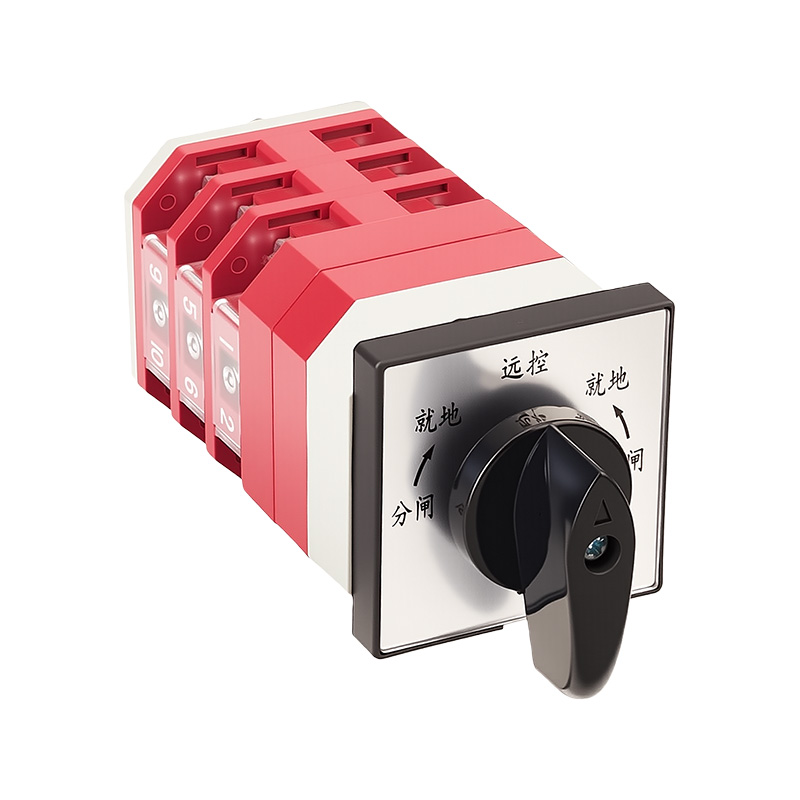

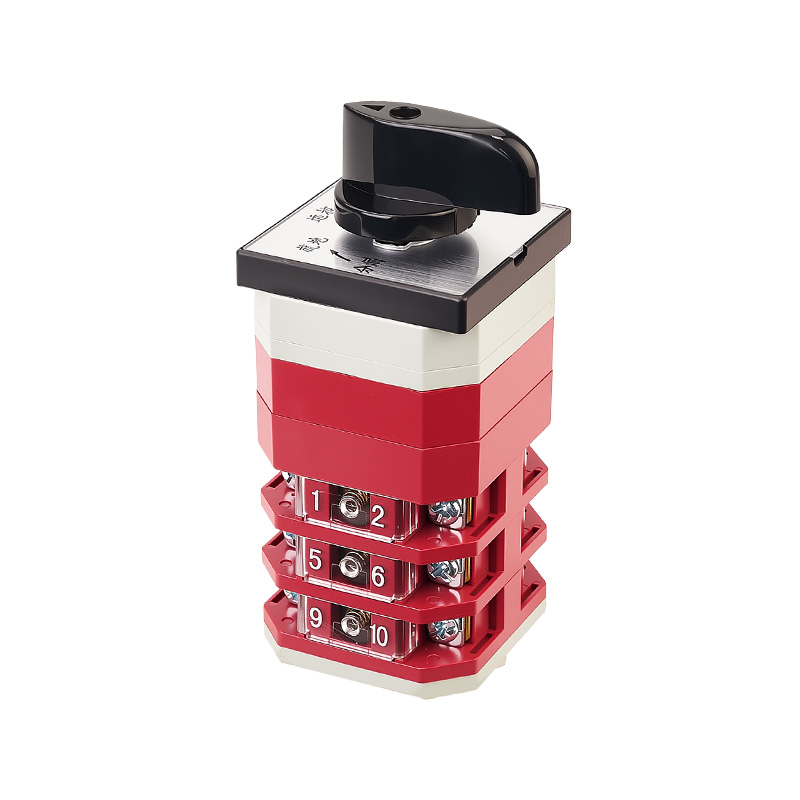

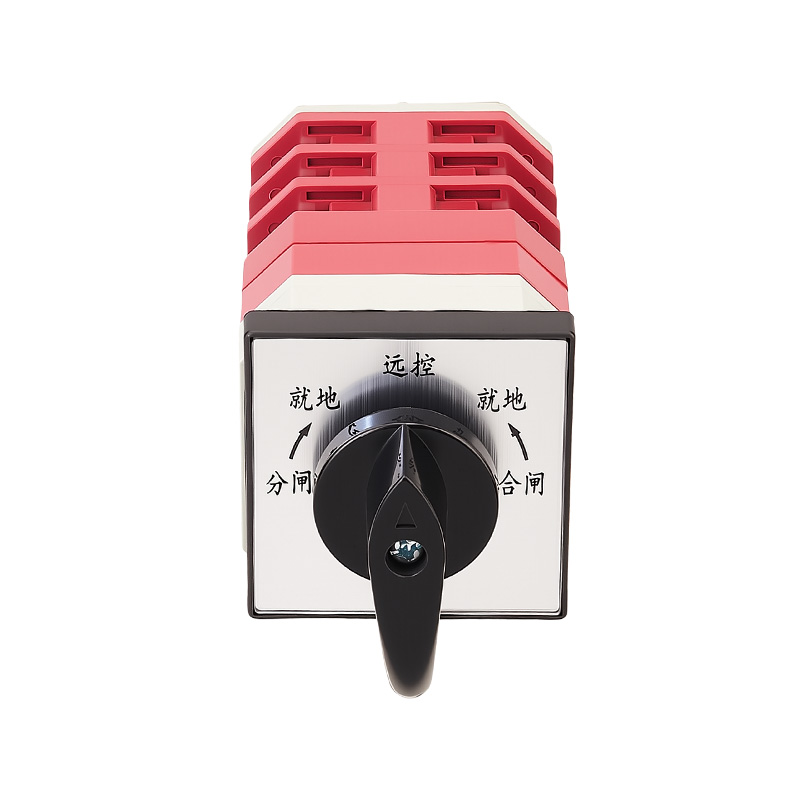

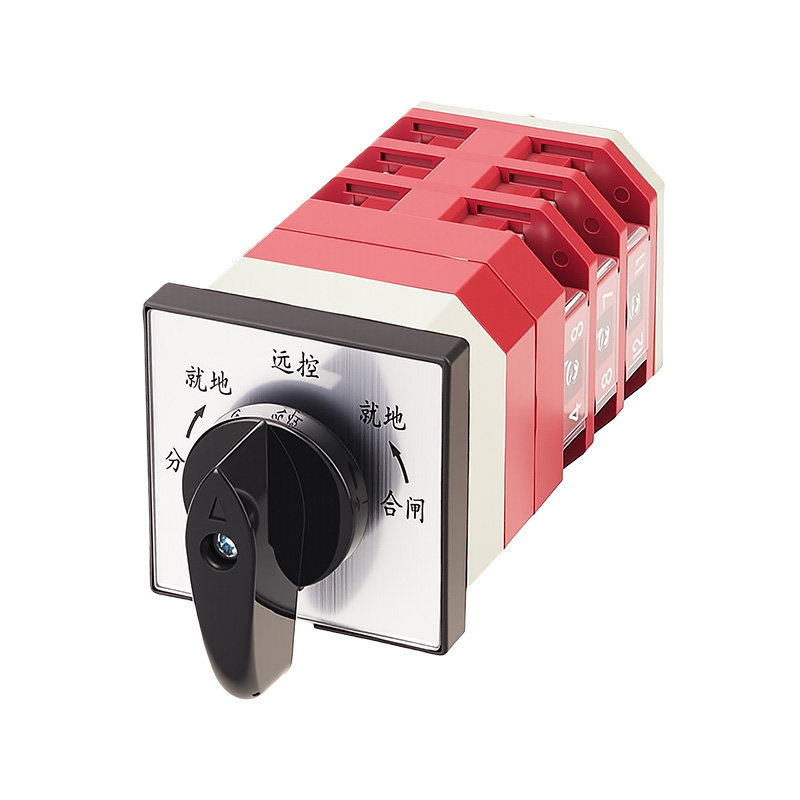

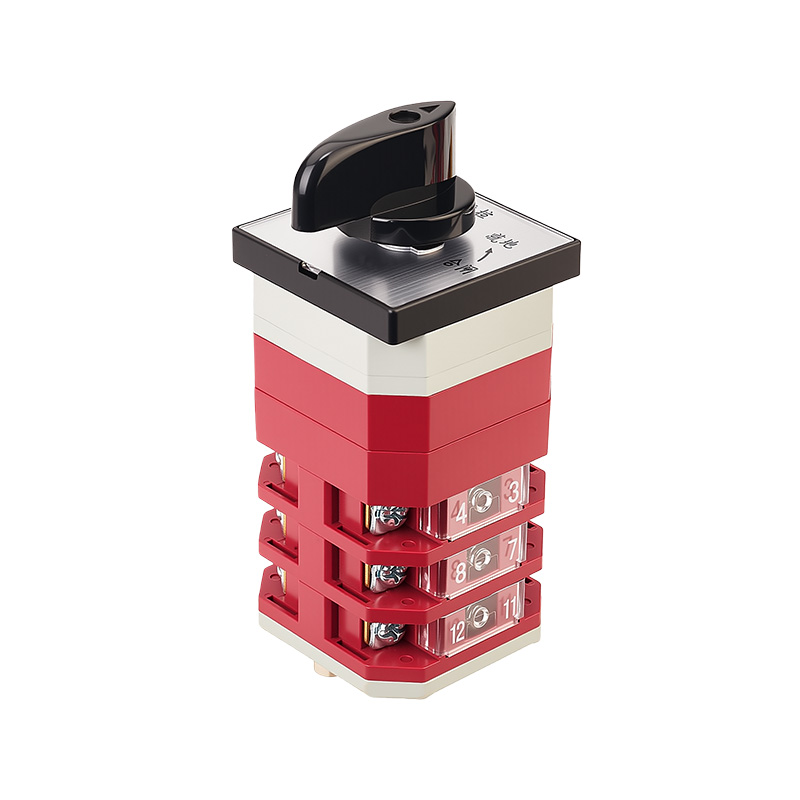

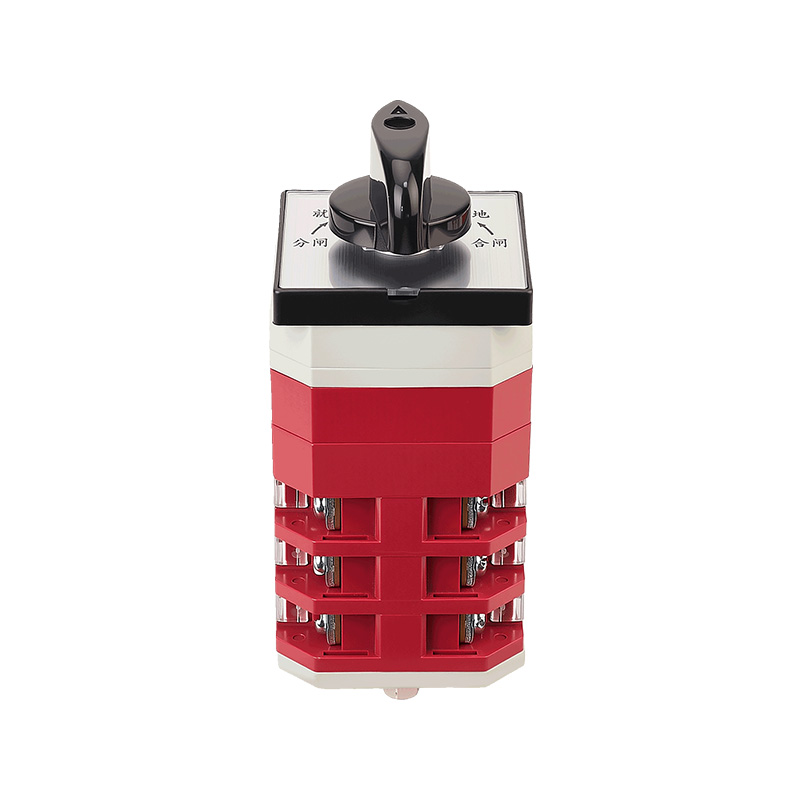

LW12-16/Z4.5858.3 — это переключатель передачи управления сброса, специально разработанный для операций открытия и закрытия первичного оборудования, такого как высоковольтные выключатели и выключатели нагрузки в системах передачи и распределения электроэнергии. Его основная функция — безопасное переключение между «локальными» и «удалёнными» точками управления, выполнение команд «открыть» и «закрыть» соответственно. Переключатель имеет конструкцию автоматического сброса в промежуточное положение «дистанционного управления» (ручка автоматически сбрасывается после локального срабатывания), что обеспечивает автоматический возврат управления в удаленную систему после завершения локальных аварийных операций, предотвращая случайное удержание в локальном режиме, тем самым значительно повышая безопасность эксплуатации и стандартизацию управления системой. Красно-белая цветовая гамма и четкая маркировка панелей облегчают быструю идентификацию и эксплуатацию в таких помещениях, как распределительные устройства электропитания.
1. Основные технические параметры и функциональные характеристики
Электрические параметры
Номинальное напряжение изоляции: 690 В
Номинальное рабочее напряжение: переменный ток ≤ 500 В 50 Гц-60 Гц; постоянный ток ≤ 220 В
Обычный ток нагрева свободного воздуха (Ith): 16А
Управляющая способность: подходит для цепей управления и индикации сигналов; может напрямую управлять трехфазными асинхронными двигателями мощностью 5,5 кВт и ниже.

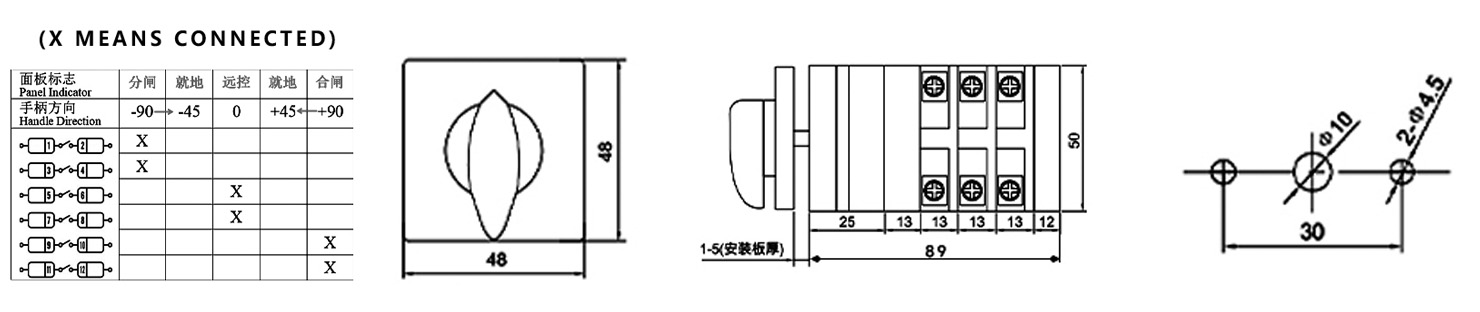

Рабочие функции и контактная логика (на основе таблицы электропроводки)
Положение и контактное действие (X указывает ON):
Режим работы: выберите «Локальный» или «Удаленный» режим с помощью черной ручки на панели; выполните команды «Открыть» или «Закрыть» с помощью черной ручки сбоку.
Пульт дистанционного управления: Ручка в среднем положении. В этом положении состояние контакта переключателя зависит от удаленного сигнала; локальная ручка не работает напрямую.
Механические, долговечные и структурные параметры
Механический срок службы: ≥ 30 000 циклов
Срок службы электрооборудования:
AC-15 (Управляет электромагнитными нагрузками): ≥ 10 000 циклов
DC-13 (управляет электромагнитными нагрузками постоянного тока): ≥ 10 000 циклов
AC-3 (Управление двигателями): ≥ 10 000 циклов
AC-4 (Дюймовое, обратное торможение): ≥ 1000 циклов
Мощность электропроводки: винты М4, провода 1,0-2,5 мм², момент затяжки 1,2 Н·м.
Материалы и процесс производства: огнестойкий и устойчивый к высоким температурам корпус, утолщенные медные детали, контакты из серебряного сплава, обеспечивающие безопасность и долговечность.
Физические параметры: Вес одного груза приблизительно 0,25 кг.
2. Сценарии применения
Этот переключатель является ключевым компонентом энергосистем для безопасного переключения между разрешениями локального и удаленного управления, специально разработанным для приложений, требующих строгих рабочих процедур и предотвращения неправильной работы.
Основные области применения: схемы управления распределительными устройствами высокого и низкого напряжения
Управление автоматическим выключателем/выключателем нагрузки: устанавливается на дверной панели высоковольтного распределительного устройства, кольцевых основных блоков и распределительных шкафов низкого напряжения, служит авторизованным интерфейсом для локальной эксплуатации/обслуживания. Персонал по техническому обслуживанию или ремонту должен переключить ручку в положение "Локально" для выполнения операций открытия и закрытия. Автоматический сброс выполняется после операции, чтобы не забыть выйти из локального режима.
Управление доступом к управлению: при нормальной работе он помещается в положение "Дистанционное управление" для автоматического управления устройствами SCADA, DCS или релейной защиты. Во время ввода в эксплуатацию, технического обслуживания или аварийных операций на месте он переключается в положение «Локально» для безопасного и надежного ручного вмешательства.
Типичные варианты использования
Подстанции и распределительные станции: используются для панелей управления трансформаторами, шкафов входящих и исходящих линий, шкафов шин и т. д.
Распределительные устройства электропитания промышленных и горнодобывающих предприятий: служат резервной точкой ручного управления для критически важного оборудования распределения электроэнергии, такого как крупные двигатели и устройства компенсации конденсаторов.
Системы автоматизации электропитания: служат резервным ручным интерфейсом и точкой изоляции технического обслуживания для управления автоматикой, обеспечивая безопасную работу даже в случае отказа системы автоматизации.
