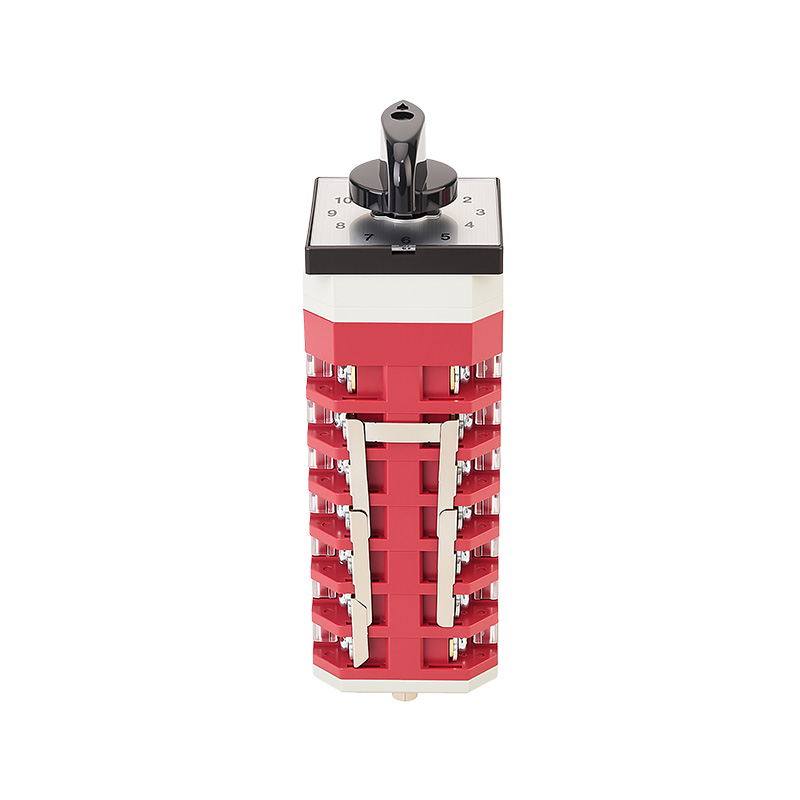

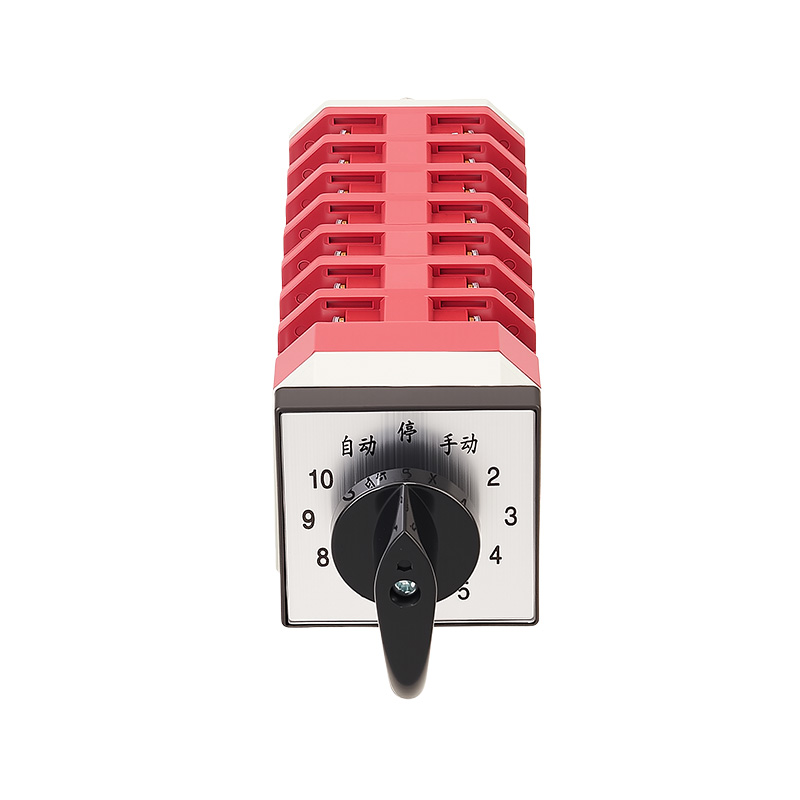

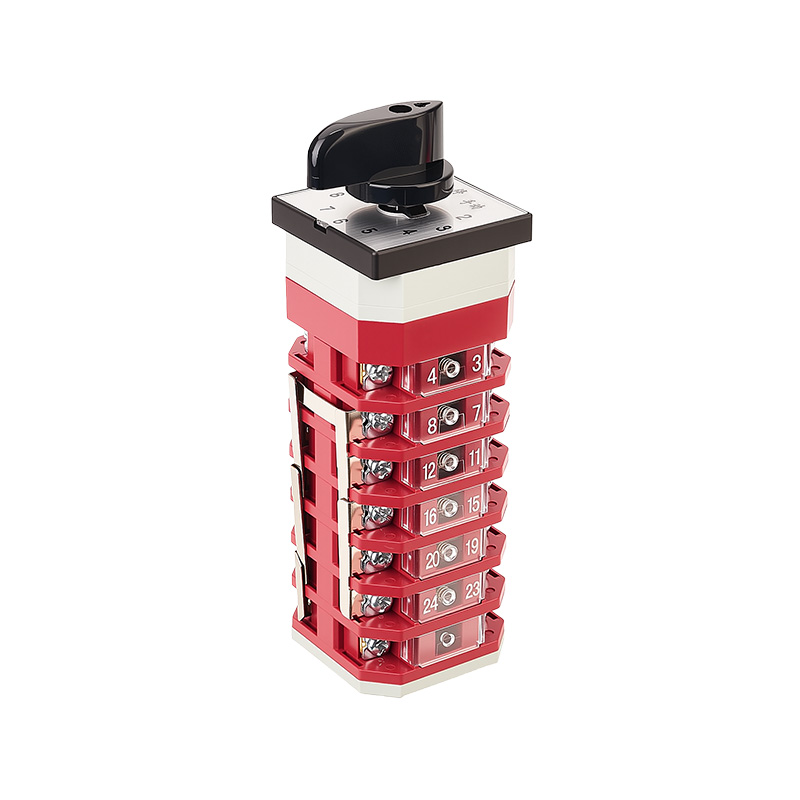

LW12-16/TM707.7 — десятиконтурный ступенчатый переключатель, предназначенный для систем компенсации реактивной мощности низкого напряжения. Являясь основным блоком ручного управления конденсаторной батареи, он позволяет точно вручную регулировать коэффициент мощности системы, вращая ручку в десять шагов (от 0 до 10) в случае отказа автоматического компенсационного устройства или необходимости точного вмешательства. Изделие имеет красно-белую цветовую схему, а панель оснащена функцией выбора режима «автоматическая остановка вручную» и четкой цифровой шкалой от 0 до 10, что делает управление интуитивно понятным и обеспечивает четкую индикацию состояния.
1. Основные технические параметры и характеристики

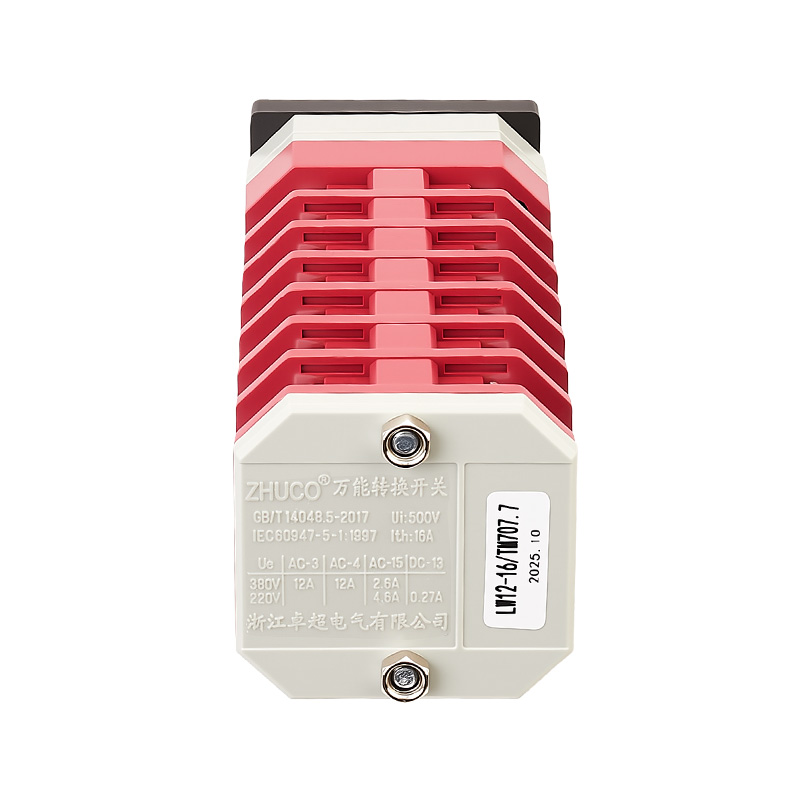

Электрические параметры
Номинальное напряжение изоляции: 690 В
Номинальное рабочее напряжение: переменный ток ≤ 500 В 50 Гц-60 Гц; постоянный ток ≤ 220 В
Обычный ток нагрева свободного воздуха (Ith): 16А
Номинальная мощность управления: AC-15: 240 В·А; DC-13: 24 Вт
Возможность управления двигателем: может напрямую управлять трехфазными асинхронными двигателями переменного тока с короткозамкнутым ротором мощностью 5,5 кВт и ниже (категория применения AC-3).

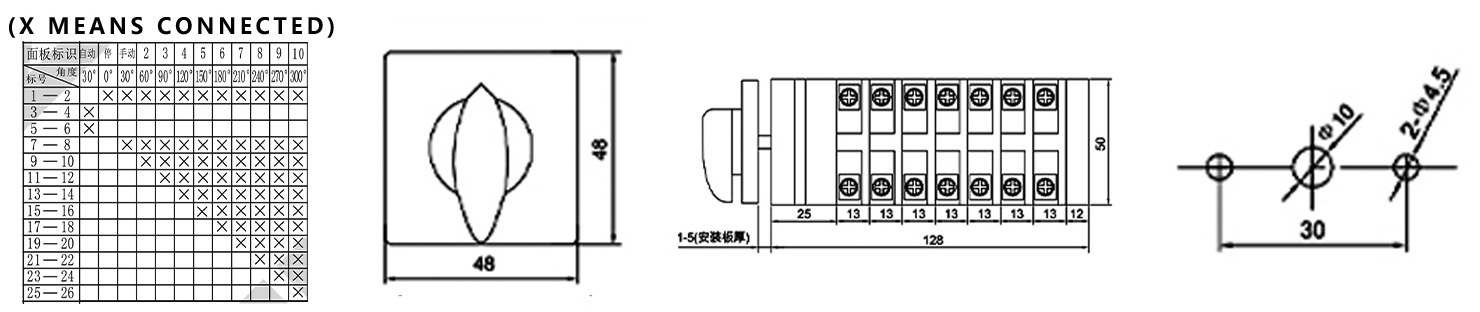

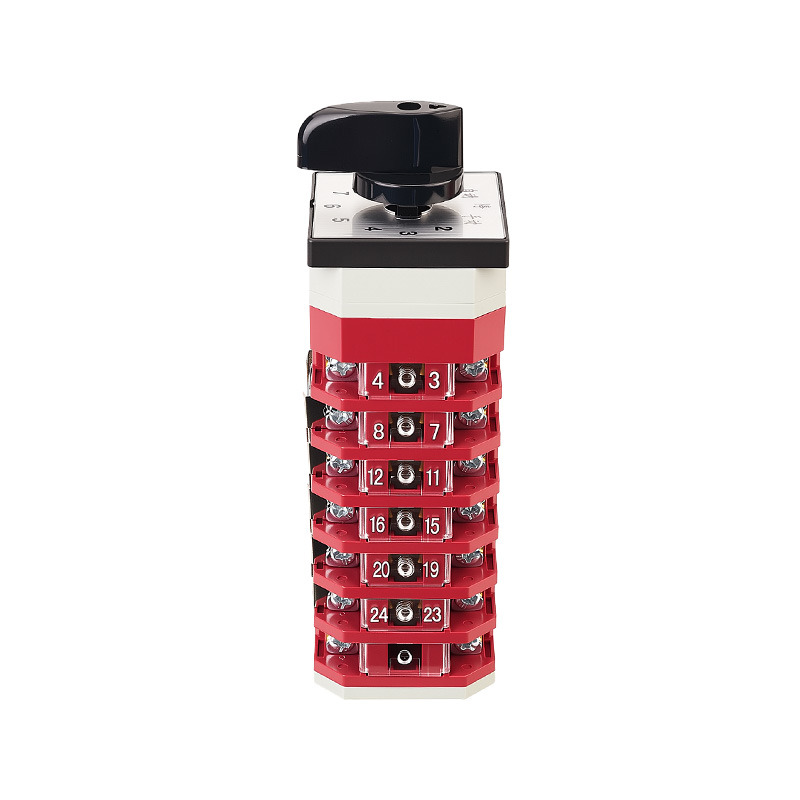

Структура конфигурации контактов и логики работы (на основе таблицы электропроводки TM707.7): использует многосекционную (слоистую) комбинацию контактов, обеспечивая точное переключение одиннадцати положений (положение 0 10 активных положений) с помощью прецизионного кулачкового механизма.
Должности и функции:
Положение «Авто» (крайнее левое): переключатель выходит из цепи ручного управления; система управляется внешним автоматическим контроллером коэффициента мощности (PPC).
Положение «Стоп» (среднее 0°): все контакты разомкнуты (активны в нулевом направлении), что обеспечивает полную электрическую изоляцию.
Положение регулировки «вручную» (по часовой стрелке от 30° до 300°): поверните черную ручку; указатель перемещается по циферблату от «1» до «10». Согласно схеме электропроводки (X означает «включено»), на каждом этапе добавляется новый набор соответствующих контактных цепей, таким образом последовательно подключая один конденсатор, пока не будут подключены все десять цепей.
Пример интерпретации схемы проводки: в положении «Ручной 1» (по часовой стрелке 30°) подключена контактная группа 1; в положении «Ручной 2» (по часовой стрелке 60°) подключены контактные группы 1 и 2; и т. д., достигая кумулятивного пошагового соединения.
Механические, сроки службы и параметры установки
Механический срок службы: ≥ 30 000 циклов (рабочая частота ≤ 120 циклов/час)
Срок службы электрооборудования:
AC-15: ≥ 10 000 циклов (300 циклов/час)
DC-13: ≥ 10 000 циклов (300 циклов/час)
AC-3: ≥ 10 000 циклов (120 циклов/час)
AC-4: ≥ 1000 циклов (120 циклов/час)
Характеристики электропроводки: винт М4, проволока 1,0-2,5 мм², момент затяжки 1,2 Н·м.
Размеры установки: расстояние между монтажными отверстиями 45 мм × 45 мм; применимая толщина панели 1–5 мм.
Физические параметры: Вес единицы товара составляет приблизительно 0,355 кг.
Материалы и процессы: Огнестойкий, устойчивый к высоким температурам и экологически чистый корпус с надежными изоляционными характеристиками.
Внутренние утолщенные медные компоненты и контакты из серебряного сплава обеспечивают низкое контактное сопротивление, высокую проводимость, сильную стойкость к окислению и длительный срок службы.
2. Сценарии применения
Этот переключатель специально разработан для приложений, требующих многоступенчатой компенсации реактивной мощности высокой мощности. Он служит важным резервным и ручным блоком регулировки в системах автоматической компенсации.
Основное применение: Крупные и средние конденсаторные батареи компенсации реактивной мощности низкого напряжения
