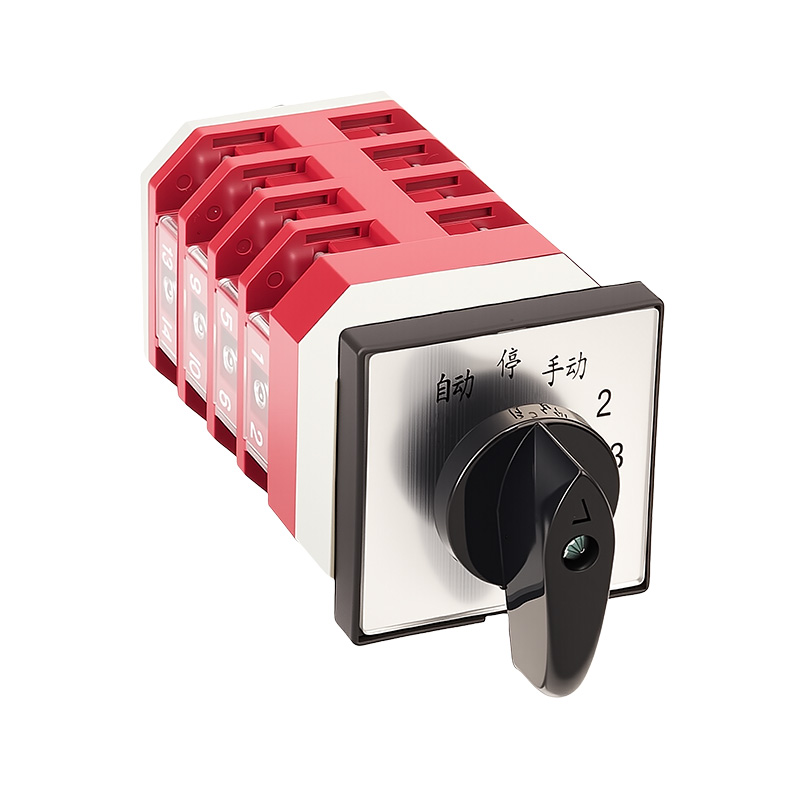

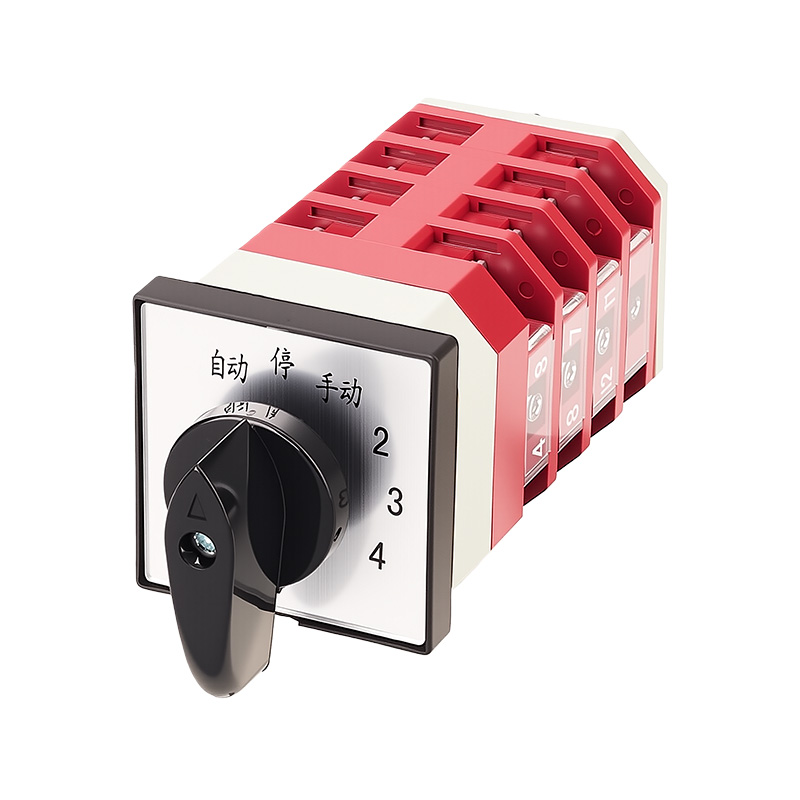

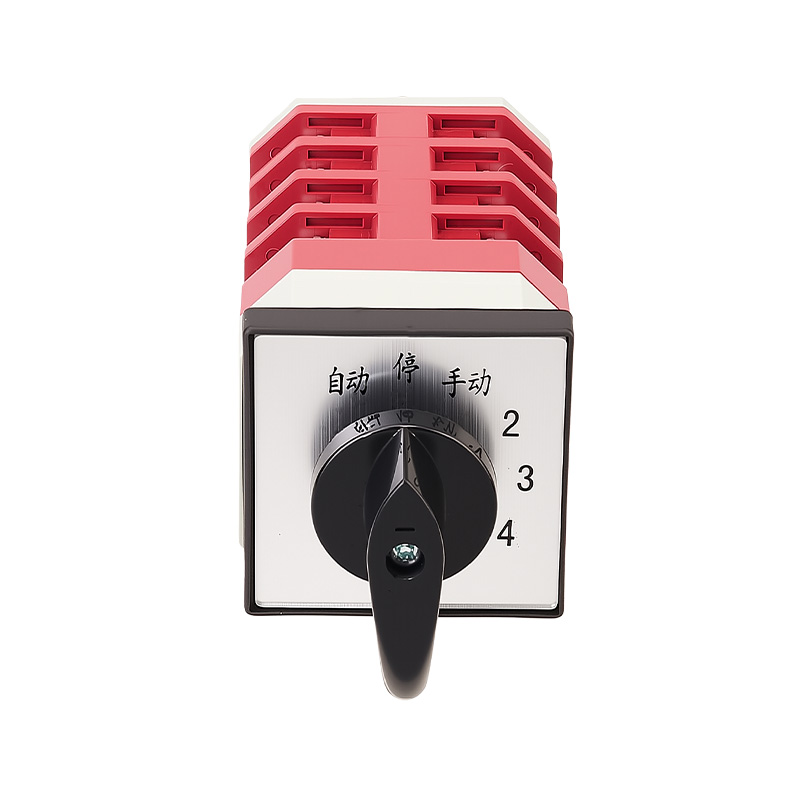

LW12-16/TM704.4 — это четырехконтурный ступенчатый переключатель, специально разработанный для конденсаторных батарей компенсации реактивной мощности низкого напряжения. Его основная функция — ручное резервное устройство и блок регулировки для автоматического контроллера коэффициента мощности. Вращая ручку, можно вручную подключать или отключать до четырех параллельных ветвей конденсатора с шагом (0→1→2→3→4), достигая тем самым точной и надежной регулировки реактивной мощности системы. Панель переключателей оснащена четким выбором режима «автоматическая остановка вручную» и цифровыми индикаторами шкалы, что делает управление интуитивно понятным, а состояние — очевидным.
2. Основные технические параметры и характеристики

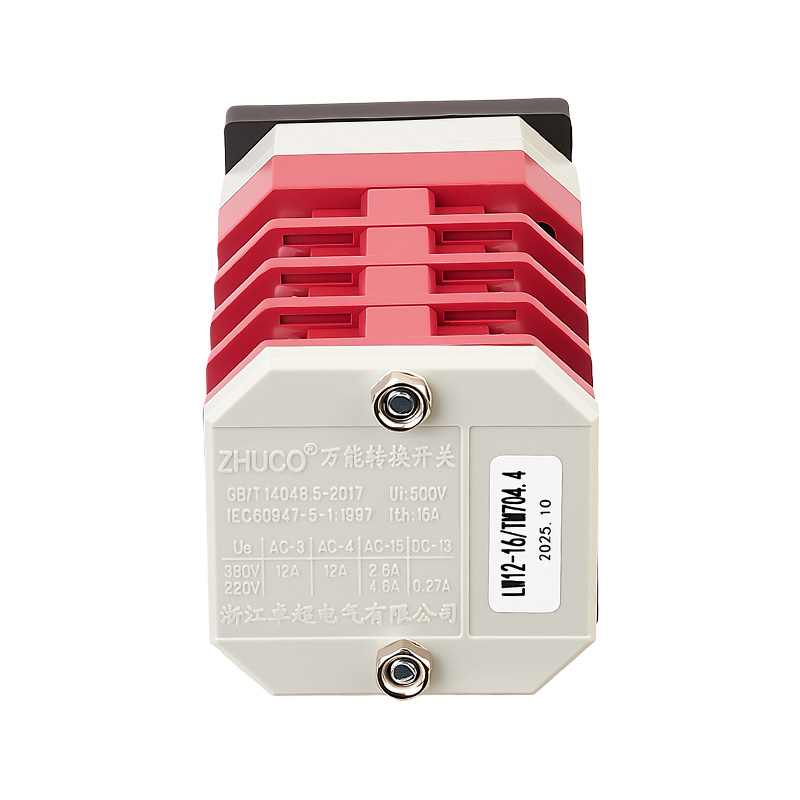

Номинальное напряжение изоляции: 690 В
Номинальное рабочее напряжение: переменный ток ≤ 500 В 50 Гц-60 Гц; постоянный ток ≤ 220 В
Обычный ток нагрева свободного воздуха (Ith): 16А
Номинальная мощность управления: AC-15: 240 В·А; DC-13: 24 Вт
Управление двигателем: может напрямую управлять трехфазными асинхронными двигателями переменного тока с короткозамкнутым ротором (AC-3) мощностью 5,5 кВт и ниже.

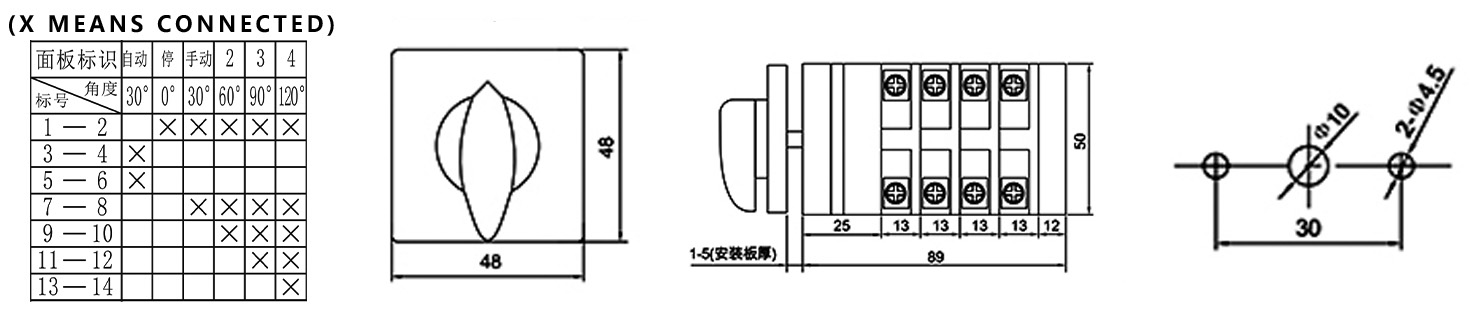

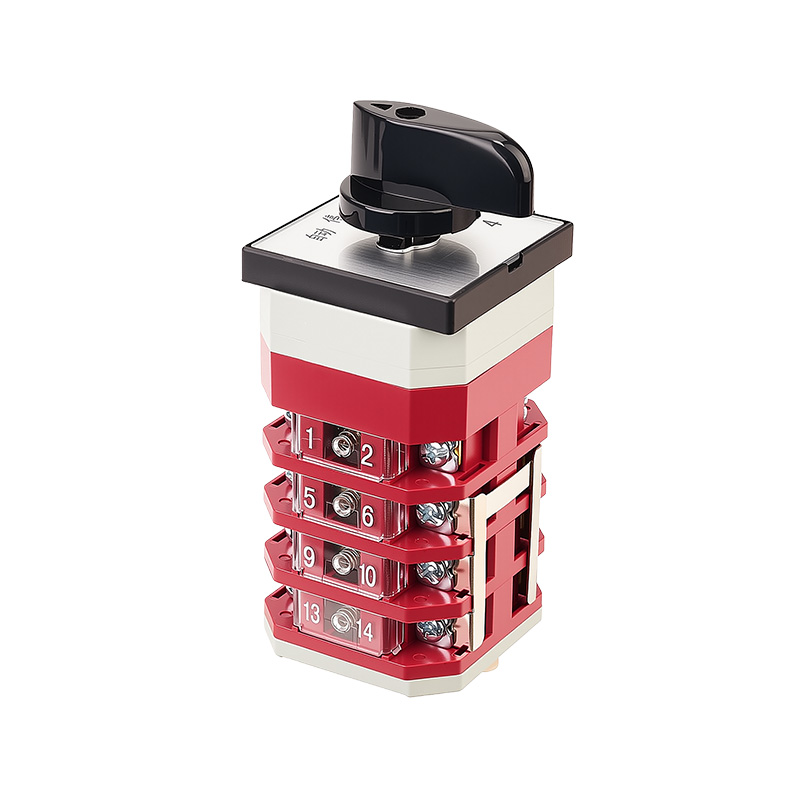

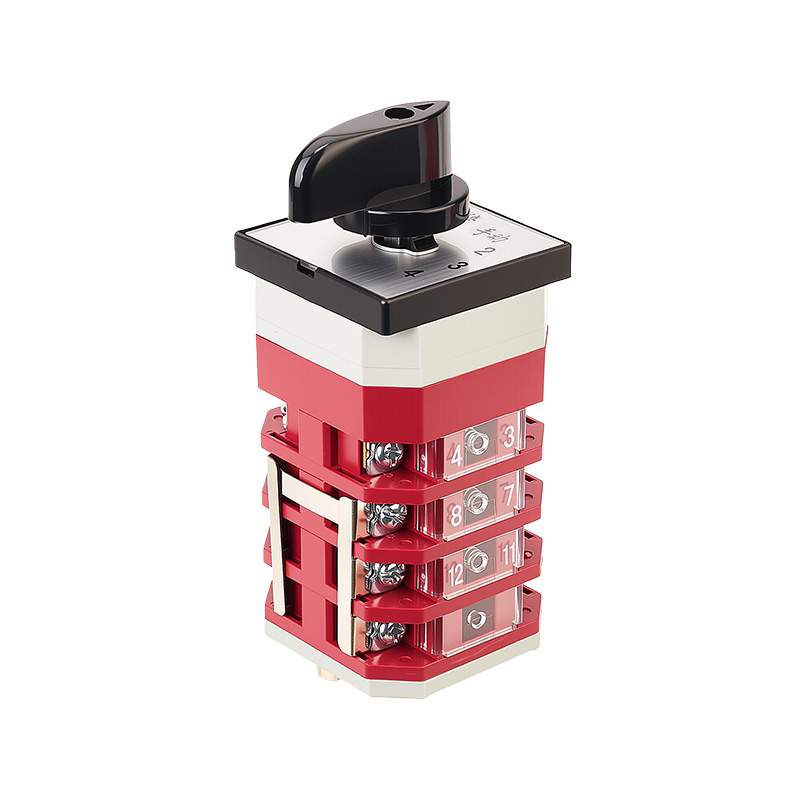

Конфигурация контактов и логика работы (на основе схемы электропроводки)
Структура: Четырехсекционная (четырехслойная) контактная группа, обеспечивающая пятиуровневую ступенчатую логику с помощью специального кулачкового узла.
Механические и жизненные параметры
Механический срок службы: ≥ 30 000 циклов (частота работы ≤ 120 циклов/час)
Электрический срок службы:
AC-15 (Управляющие электромагниты и т. д.): ≥ 10 000 циклов (300 циклов/час)
DC-13 (Управление электромагнитными нагрузками постоянного тока): ≥ 10 000 циклов (300 циклов/час)
AC-3 (Управление трехфазными двигателями): ≥ 10 000 циклов (120 циклов/час)
AC-4 (Дюймовое, обратное торможение): ≥ 1000 циклов (120 циклов/час)

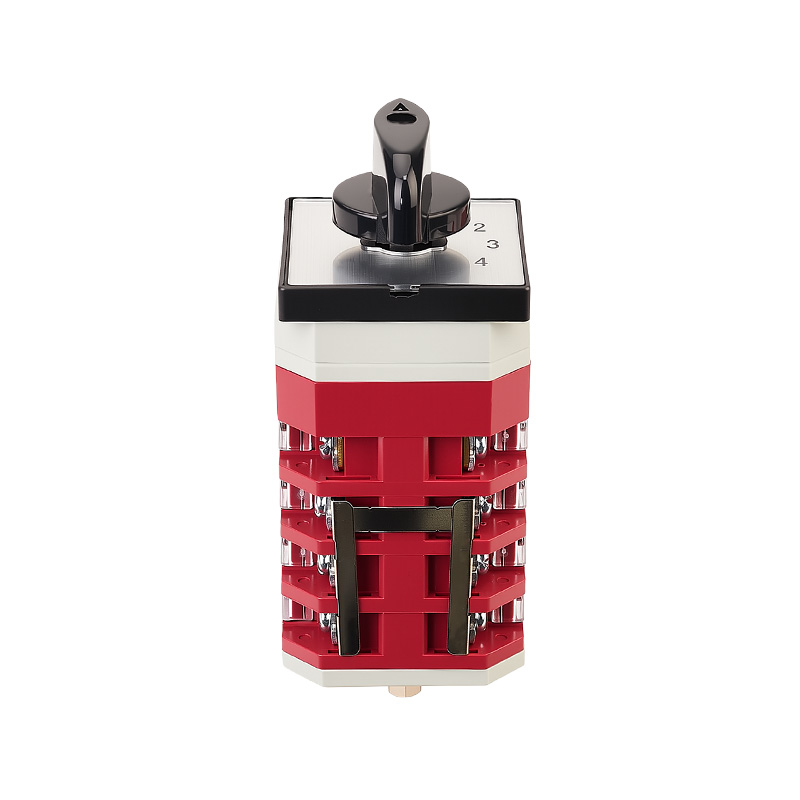

Проводка и установка
Клеммы: спецификация винта M4, диапазон соединительных проводов 1,0-2,5 мм², момент затяжки 1,2 Н·м.
Внешний вид и упаковка: Вес одной единицы составляет около 0,253 кг; стандартная упаковка 100 единиц/коробка.
Материалы и безопасность
Использует огнестойкий, устойчивый к высоким температурам, экологически чистый корпус с превосходными изоляционными характеристиками.
Внутри используются утолщенные медные проводники и контакты из серебряного сплава, обеспечивающие превосходную проводимость, стойкость к окислению и долговечность.
3. Сценарии применения
Данный переключатель является ключевым компонентом с ручным управлением на этапе компенсации реактивной мощности низковольтных систем распределения электроэнергии и в основном используется в следующих сценариях:
Основное применение: Низковольтная конденсаторная батарея компенсации реактивной мощности
Регулировка в режиме ожидания: когда автоматический контроллер коэффициента мощности (PPC) выходит из строя, находится на техническом обслуживании или отлаживается, переключение в «ручной» режим позволяет осуществлять многоуровневое переключение конденсаторных батарей, поддерживая коэффициент мощности системы, обеспечивая качество электроэнергии и избегая штрафов за регулировку коэффициента мощности.
Фиксированная компенсация: в ситуациях, когда нагрузка стабильна и частые автоматические регулировки не требуются, ее можно напрямую установить на фиксированный уровень ручной компенсации.
Техническое обслуживание и отладка: предоставляет электрическому персоналу четкие инструкции по переключению конденсаторов и рабочий интерфейс, облегчая отладку системы, устранение неисправностей и техническое обслуживание.
