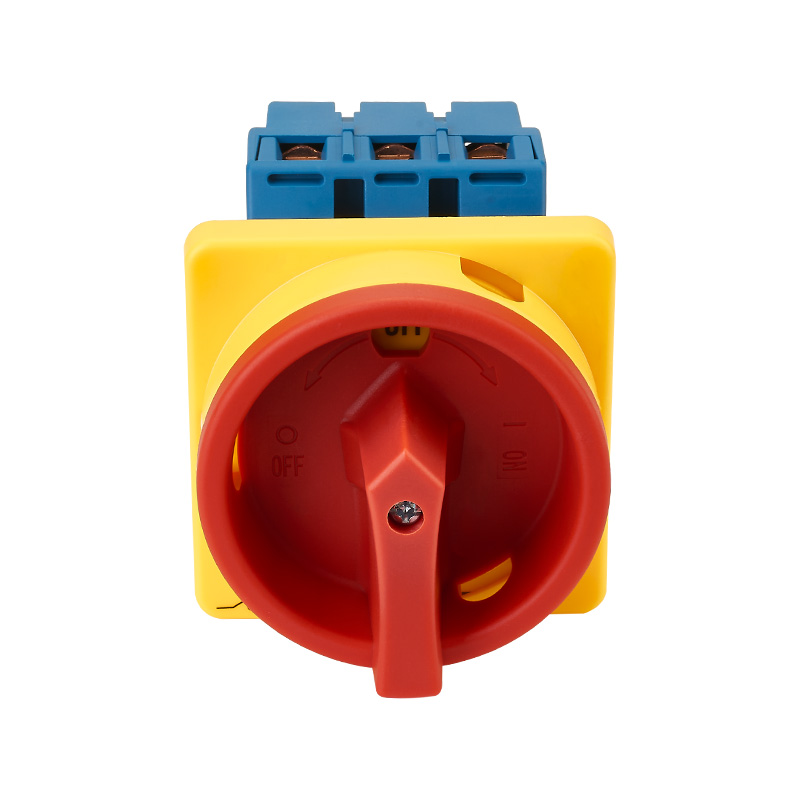

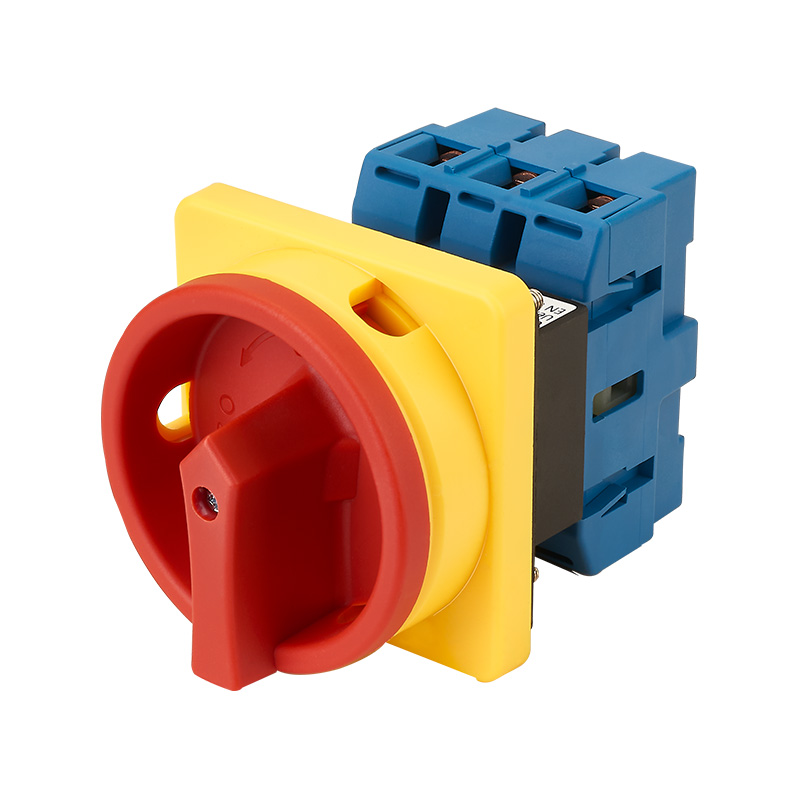

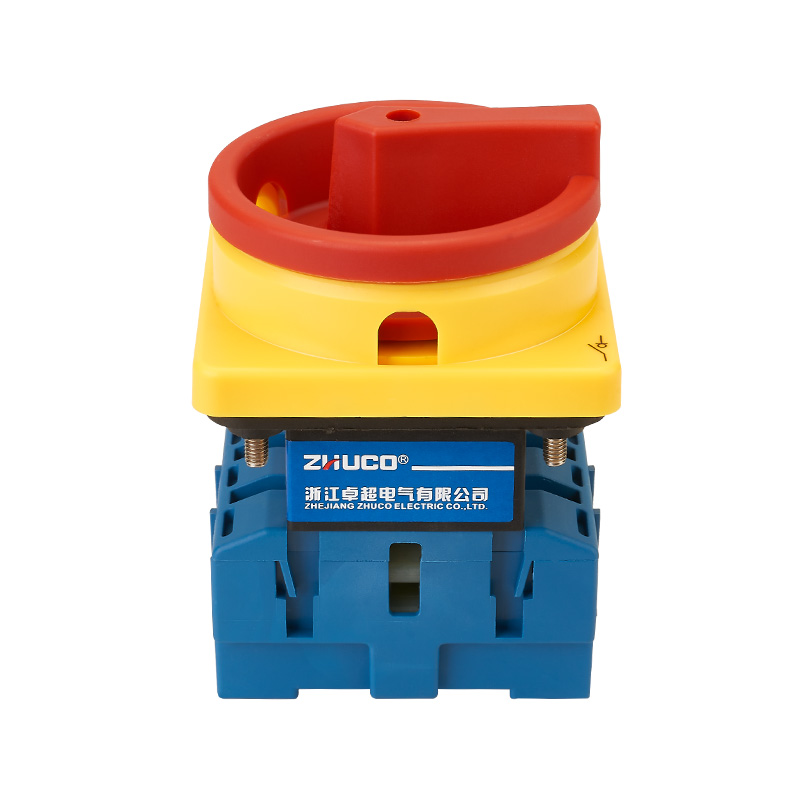

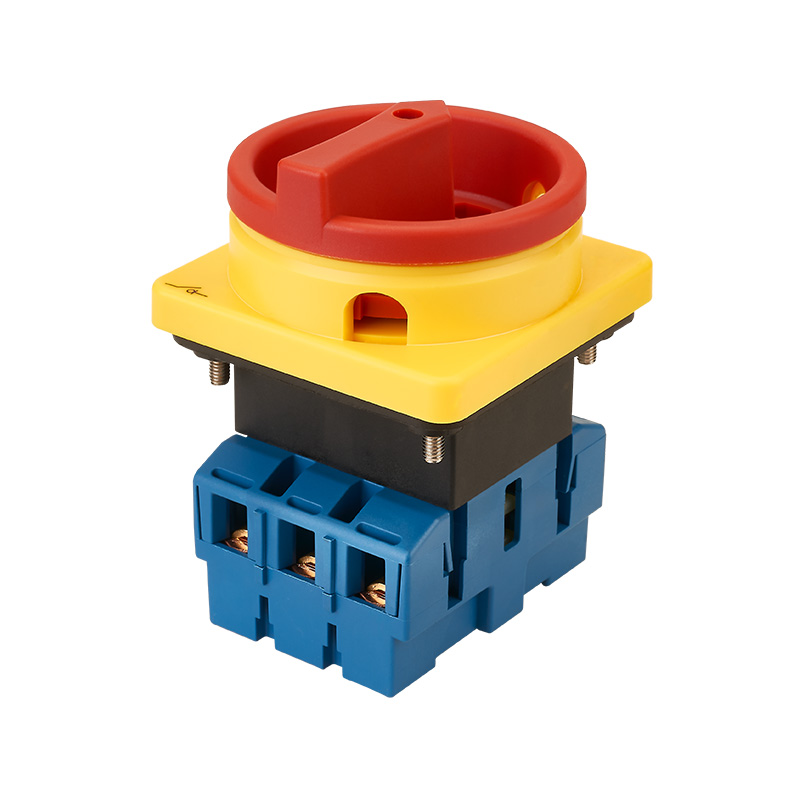

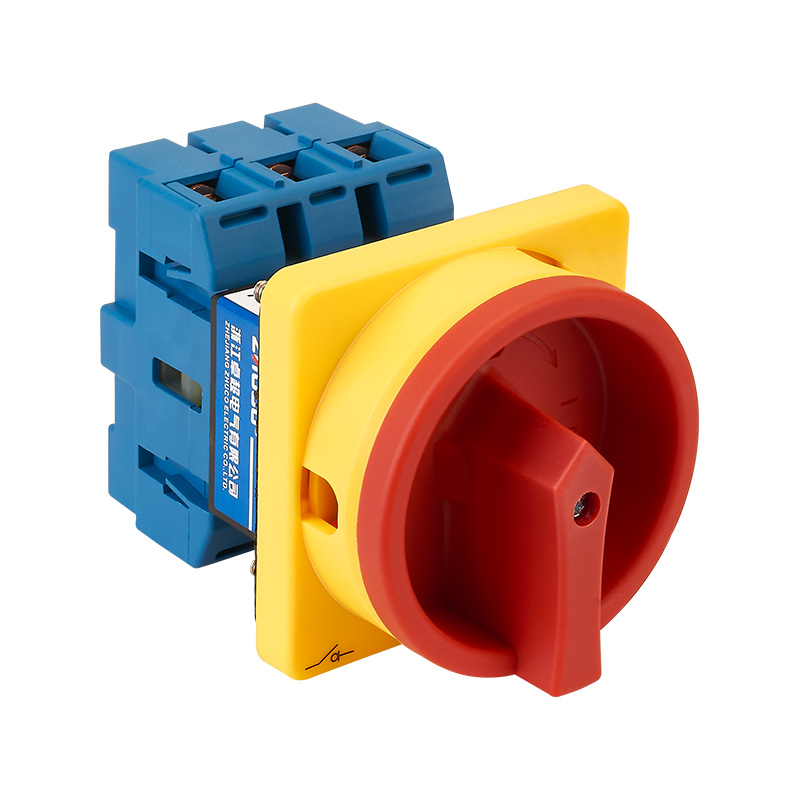

SZD11-40/30001U — ручной выключатель нагрузки, разработанный специально для трехфазных (3P) цепей питания с номинальным током 40 А. Это панельное изделие оснащено функцией защитного навесного замка, что обеспечивает надежное ручное управление и механическое запирание для изоляции питания, переключения нагрузки и безопасности технического обслуживания электрооборудования. Его конструкция соответствует соответствующим стандартам безопасности и подходит для применений, требующих четко определенных точек отключения и оперативного контроля доступа.
Номинальный рабочий ток: 40А
Номинальное рабочее напряжение: переменный ток 440 В, 50 Гц-60 Гц
Количество полюсов: 3P (трехфазный)
Стандарты соответствия: GB/T 14048.3, IEC 60947-3
Функция включения/выключения: двухпозиционная (ВКЛ/ВЫКЛ) работа.

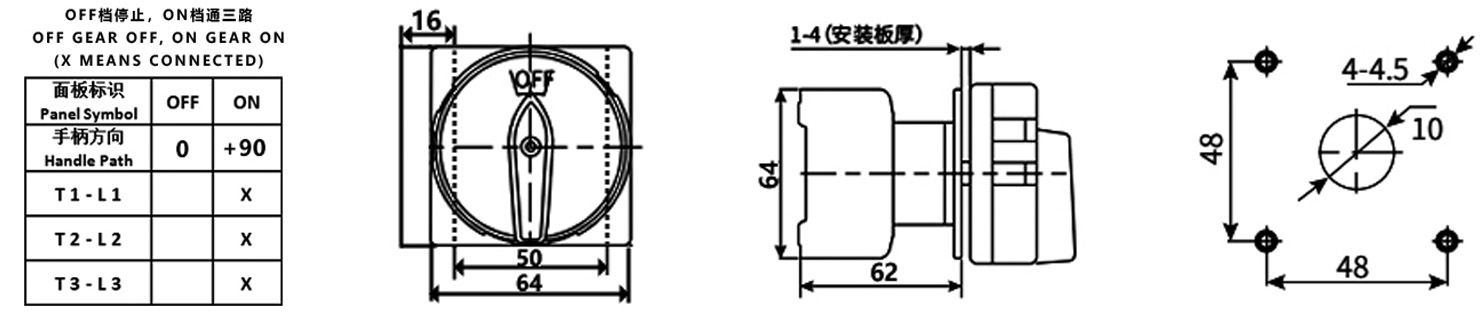

Положение ВКЛ: Все трехфазные главные контакты (T1-L1, T2-L2, T3-L3) надежно соединены.
Положение «ВЫКЛ»: все основные контакты полностью отключены, что обеспечивает видимую точку электрической изоляции, соответствующую требованиям безопасного расстояния.
Безопасная блокировка: в положении «ВЫКЛ» предусмотрено отверстие для навесного замка (замок продается отдельно) для механической блокировки с целью предотвращения несанкционированного или случайного срабатывания.
Метод установки: Монтаж на панели, простота установки и эксплуатации на шкафах управления, дверцах распределительных коробок или поверхностях оборудования.
Эксплуатационные характеристики: обеспечивает большее расстояние изоляции и более быструю возможность отключения, чем аналогичные продукты, что повышает эксплуатационную безопасность и электрическую надежность.
Мощность проводки: спецификация клеммного винта M4, подходит для площади поперечного сечения проводника 6,0 ~ 10 мм², рекомендуемый момент затяжки 1,2 Н·м.
Номинальный рабочий цикл: 8-часовой рабочий цикл/прерывистый периодический режим работы, рабочая частота: ≤ 30 раз/час.
Срок службы электрооборудования: категория обслуживания AC-23 (резистивная нагрузка, распределение): ≥ 10 000 циклов. Категория обслуживания AC-3 (нагрузка двигателя клетки): ≥ 6000 циклов.
Условия эксплуатации:
Температура окружающей среды: от -25°C до 40°C (средняя температура ≤ 35°C за 24 часа). Высота: ≤ 2000 м.
Относительная влажность: не более 50% при 40°C; до 90% при более низких температурах (например, 20°C) (необходимо принять защитные меры для предотвращения конденсации).
Данный выключатель специально разработан для промышленных и коммерческих электрических цепей, требующих ручного переключения и безопасной изоляции трехфазных нагрузок, и устанавливается на панели управления.
Главный выключатель питания и точка изоляции технического обслуживания: служит главным выключателем изоляции питания для трехфазного оборудования, такого как вентиляционное оборудование, кондиционеры, водяные насосы и компрессоры с номинальным током не более 40 А. Его запираемая функция обеспечивает безопасную электрическую изоляцию и точку блокировки для обслуживания оборудования.
Ручной переключатель управления шкафами управления: устанавливается на панели управления промышленных шкафов управления и распределительных коробок и служит локальным ручным переключателем управления для таких нагрузок, как вентиляторы, двигатели и отопительное оборудование, облегчая операторам прямой и безопасный запуск и выключение.
Безопасная изоляция распределительной цепи: используется в качестве ручного изолирующего выключателя в распределительных ответвлениях, требующих четко определенной физической точки отключения для безопасной изоляции во время переключения нагрузки и технического обслуживания.
Прямое управление двигателями малой мощности: схемы управления, которые можно напрямую использовать для трехфазных асинхронных двигателей малой мощности, которые нечасто запускаются и останавливаются (категория нагрузки AC-3).
