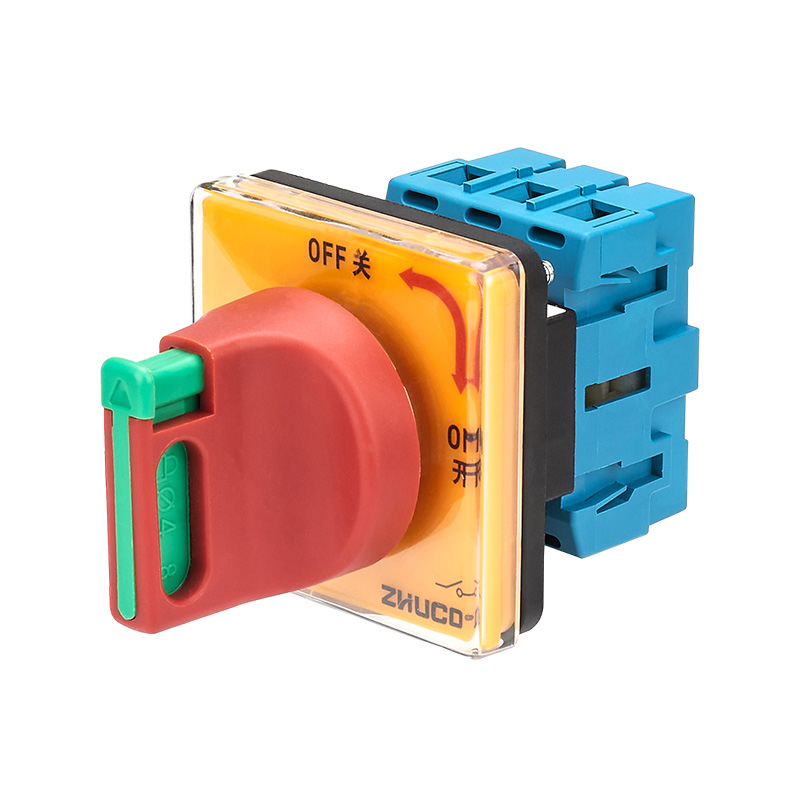

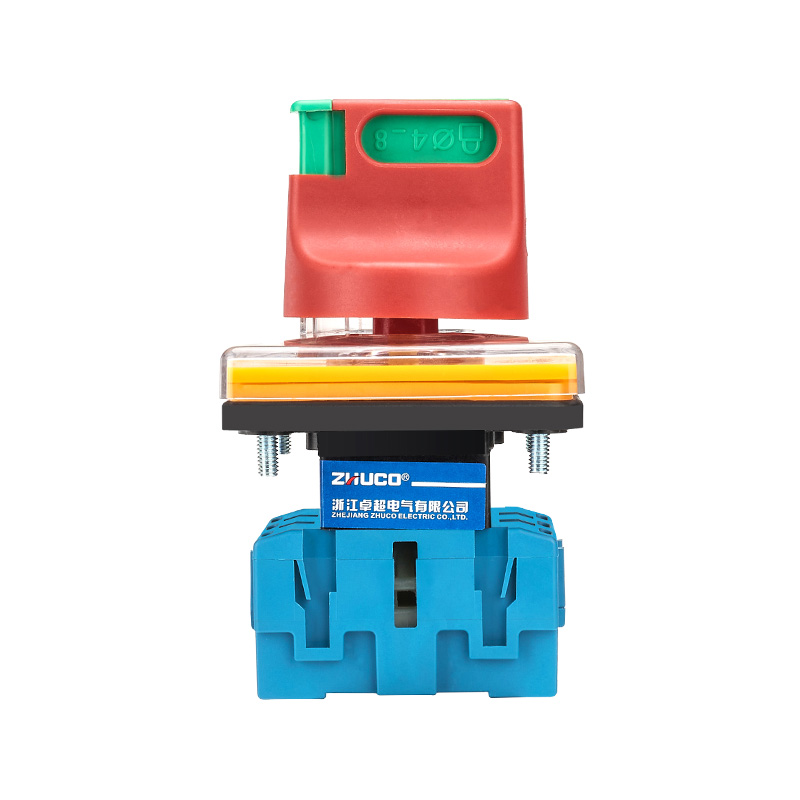

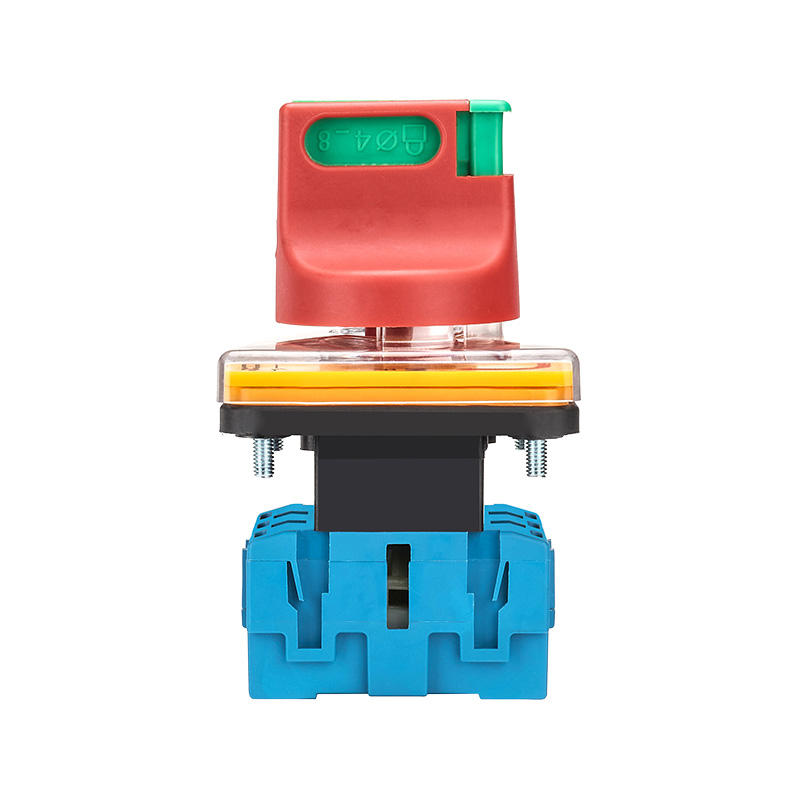

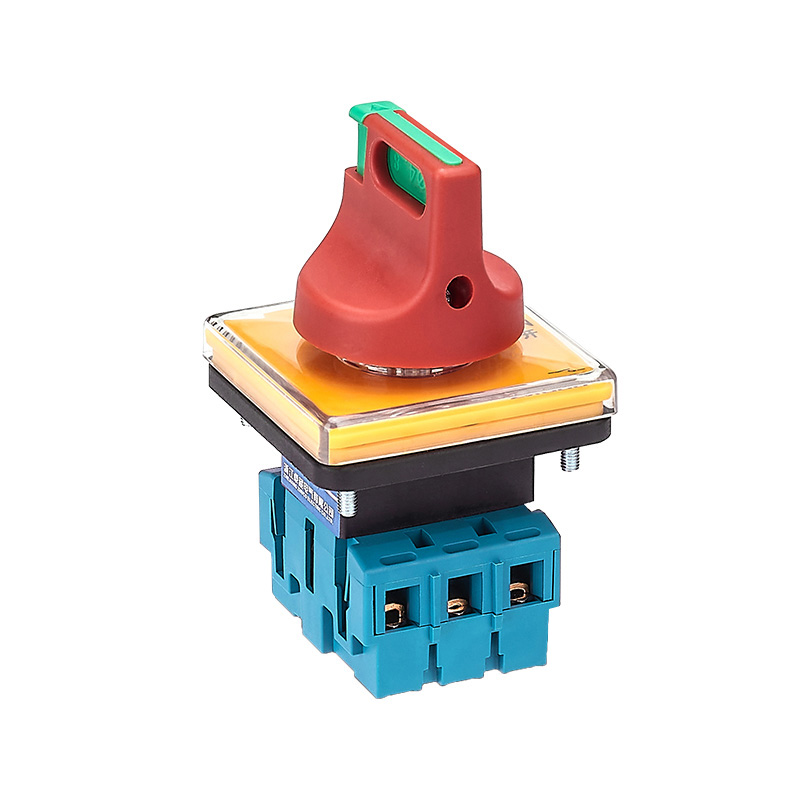

SZD11-32/30001F — трехфазный (3P) ручной разъединитель нагрузки с номинальным током 32 А, предназначенный для монтажа на панели. Его основной функцией безопасности является встроенная зеленая механическая защелка с функцией «тяни-толкай». Когда переключатель находится в положении «ВЫКЛ», нажатие на него внутрь открывает отверстие для защелки, что позволяет запереть его стандартным навесным замком (предоставляемым пользователем). Это эффективно предотвращает несанкционированную эксплуатацию или случайную активацию, соблюдая безопасные рабочие процедуры. Защелку можно нажать, чтобы открыть отверстие для защелки, что позволяет пользователям физически заблокировать ее стандартным навесным замком, эффективно предотвращая несанкционированное срабатывание или случайное закрытие, строго соблюдая спецификации блокировки безопасности (LOTO) во время технического обслуживания оборудования. Данное изделие отличается большим расстоянием изоляции и высокой разрывной способностью, специально разработано для трехфазных силовых цепей, требующих высокого уровня безопасности эксплуатации.
1. Основные технические характеристики и характеристики
Номинальные значения: Номинальный рабочий ток 32 А, Номинальное рабочее напряжение переменного тока 440 В, 50 Гц.
Соответствующие стандарты: GB/T 14048.3, IEC 60947-3.

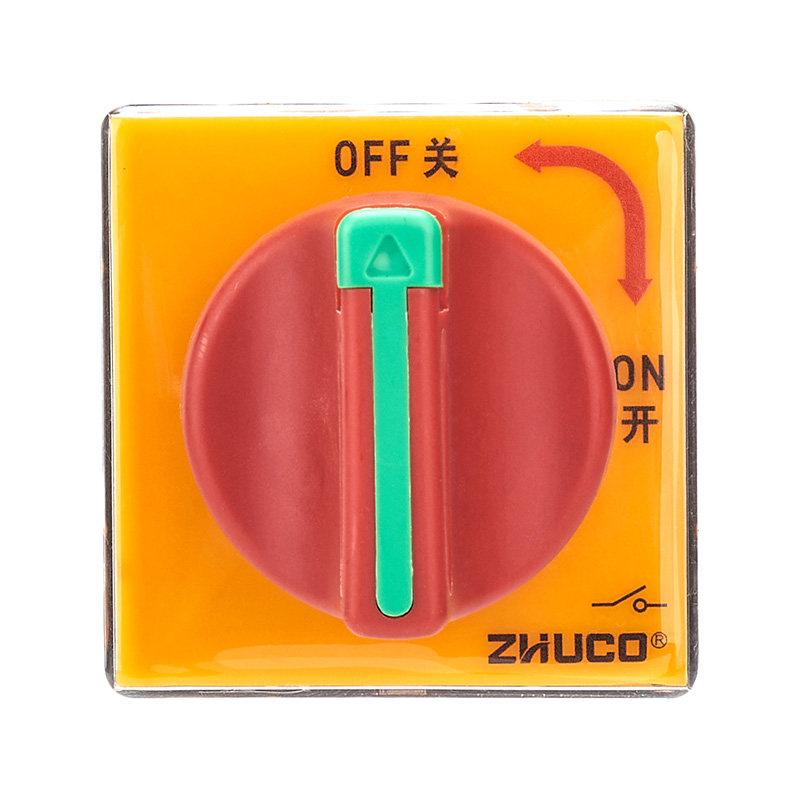

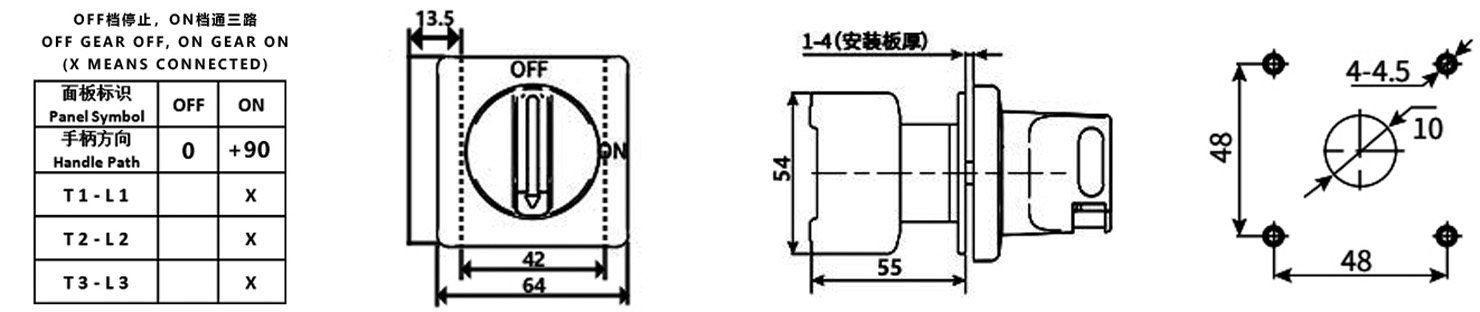

Количество полюсов и функция: Трехполюсный (3P). Двухпозиционное (ВКЛ/ВЫКЛ) управление ручкой:

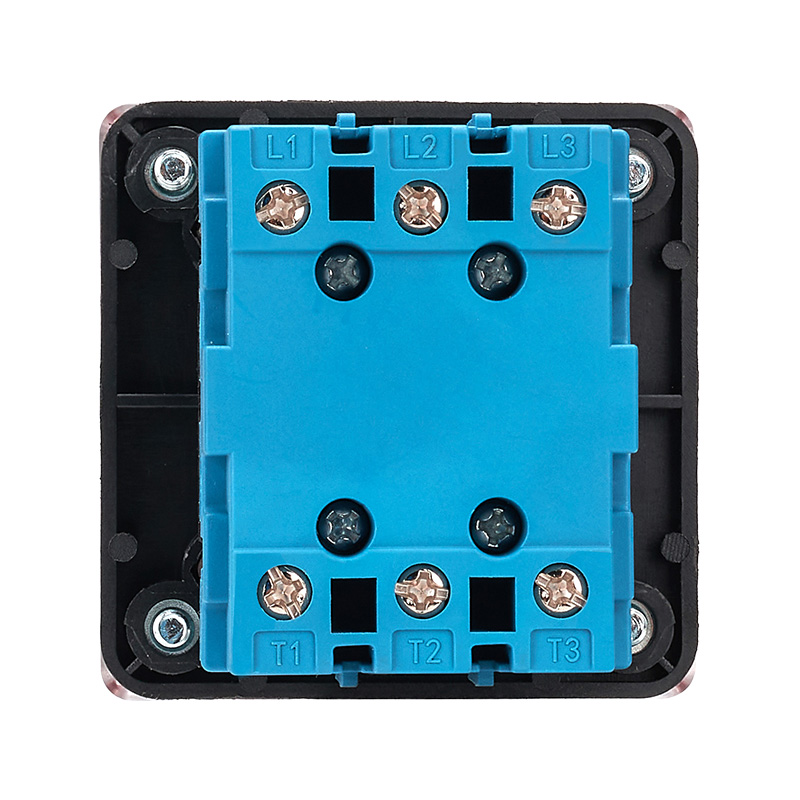

Положение ВКЛ: Все трехфазные главные контакты (T1-L1, T2-L2, T3-L3) надежно соединены.
Положение ВЫКЛ (блокируемое): все основные контакты полностью отключены, что обеспечивает безопасную точку электрической изоляции. В этом положении можно активировать зеленую защелку «тяни-толкай»; нажатие на нее открывает отверстие для замка, позволяя пользователю прикрепить навесной замок для запирания.
Функции безопасности:
Защелка Push-Pull: интуитивно понятное и простое управление, надежная блокировка, ключевая конструкция для достижения обязательной защитной изоляции.
Изоляция и отключение: большее расстояние изоляции и более высокая скорость отключения, чем у сопоставимых продуктов, обеспечивают эксплуатационную безопасность.
Возможность электропроводки: спецификация электровинтовой проводки M3.5, применимая площадь поперечного сечения проводника 2,5 – 6,0 мм², рекомендуемый момент затяжки 0,8 Н·м.
Технические характеристики срока службы (номинальная нагрузка: 8 часов работы/прерывистая работа, частота работы ≤ 30 раз/час):
Электрический срок службы (AC-23): ≥ 10 000 циклов
Электрический срок службы (AC-3): ≥ 6000 циклов
Срок службы вспомогательного контакта: ≥ 2000 циклов
Способ установки: Монтаж на панель.
Условия эксплуатации: температура окружающей среды от -25°C до 40°C, высота ≤ 2000 м, адаптируется к нормальной промышленной влажности окружающей среды.
2. Сценарии применения
Данный переключатель предназначен для промышленного и коммерческого трехфазного оборудования, требующего ручного включения/выключения, надежной изоляции и обязательных процедур блокировки безопасности.
Главный выключатель безопасности технического обслуживания оборудования: служит основным выключателем изоляции питания для такого оборудования, как вентиляторы, кондиционеры, водяные насосы и небольшие производственные линии. Конструкция блокировки «тяни-толкай» является идеальным оборудованием для реализации процедуры безопасности «блокировка-маркировка» (LOTO), гарантируя невозможность случайного включения питания во время технического обслуживания.
Для цепей распределения электроэнергии со строгими требованиями безопасности: устанавливается на шкафу управления или панели распределительной коробки, служит изолирующим выключателем для ответвлений цепей питания (≤32A), требующих авторизованного управления, предотвращая случайное срабатывание неавторизованным персоналом.
Прямое управление и предохранительная изоляция: используется для прямого управления трехфазными двигателями малой мощности с нечастой работой, обеспечивая запираемую точку предохранительного отключения во время ввода в эксплуатацию и технического обслуживания оборудования.
Места с высоким уровнем безопасности: подходят для мастерских, лабораторий, учебных заведений и других мест со строгим контролем эксплуатационной безопасности, обеспечивая интуитивно понятную и надежную функцию физической блокировки.
