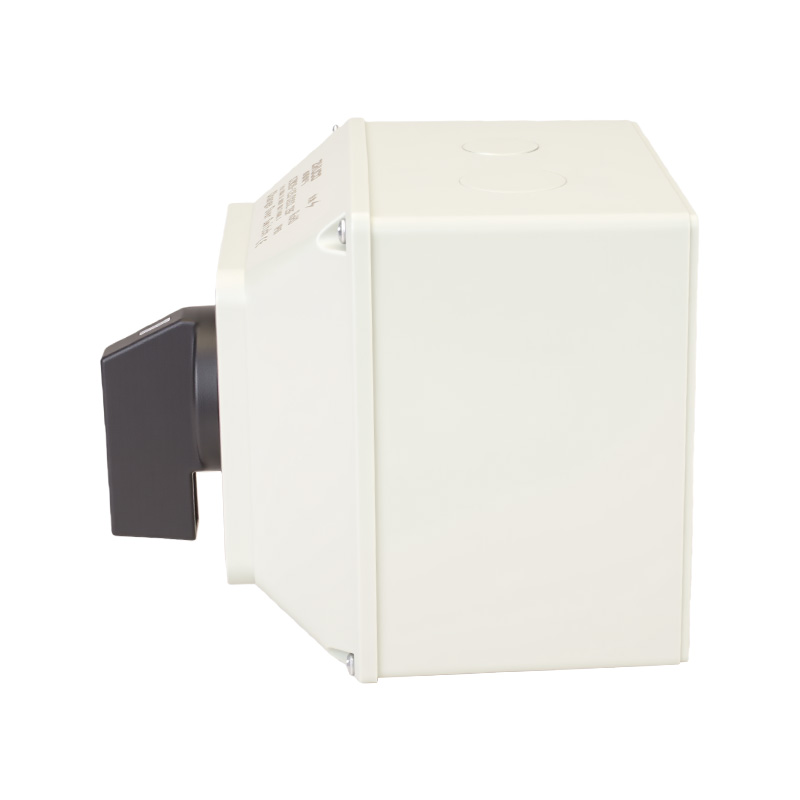

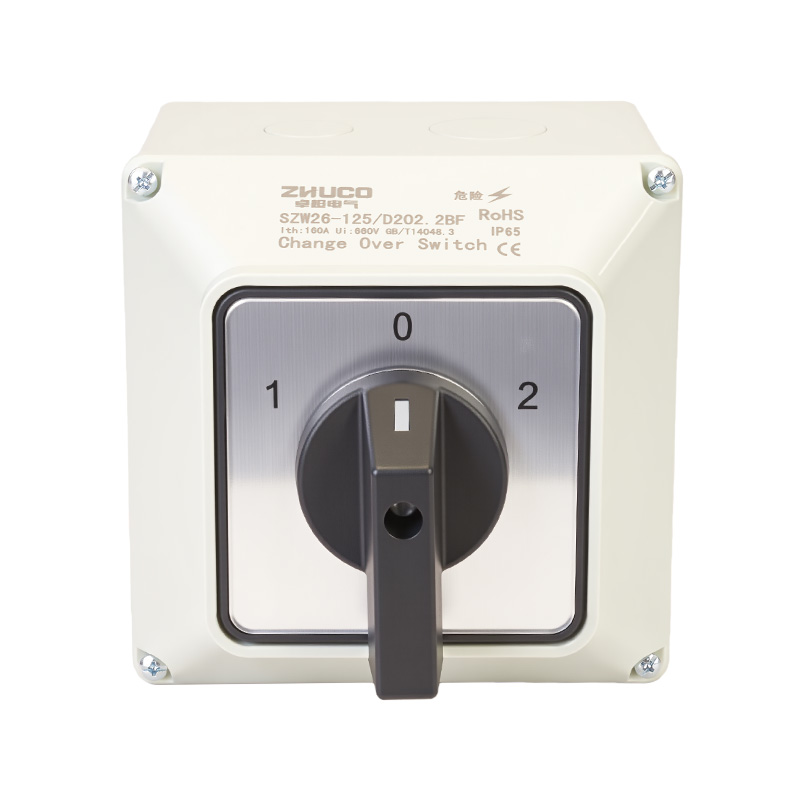

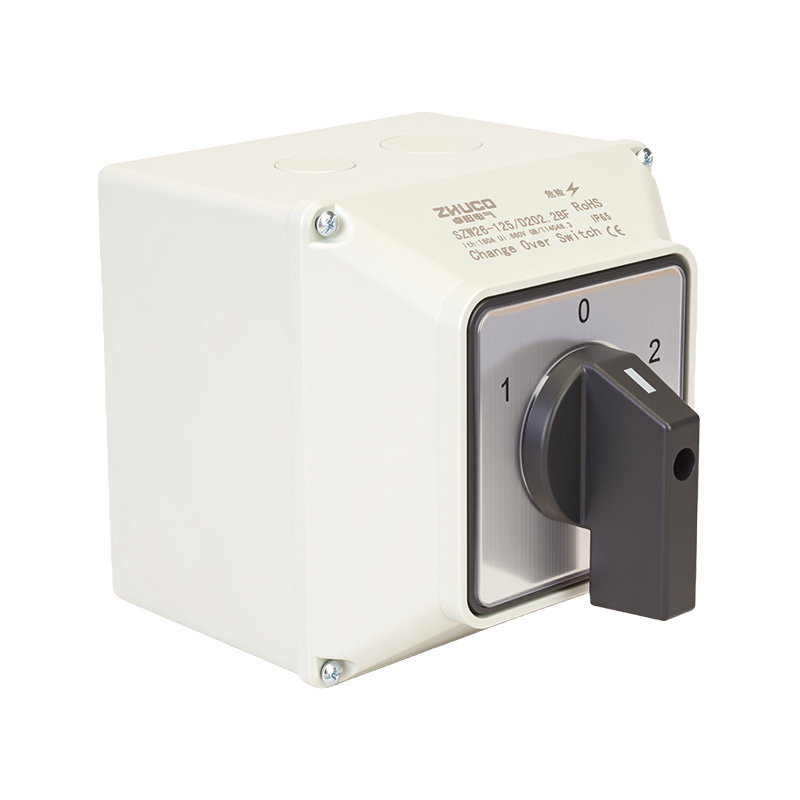

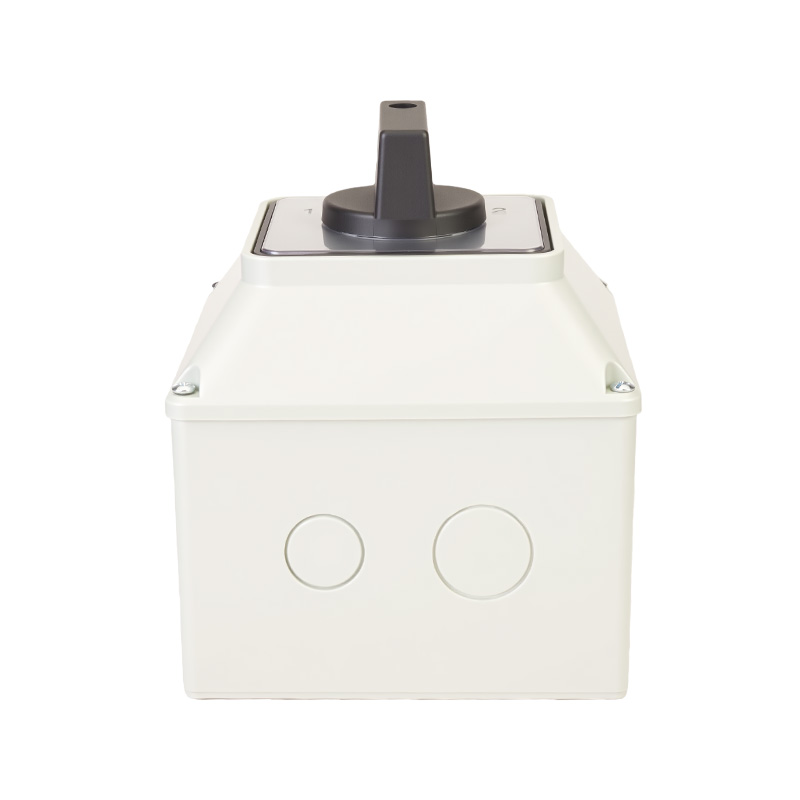

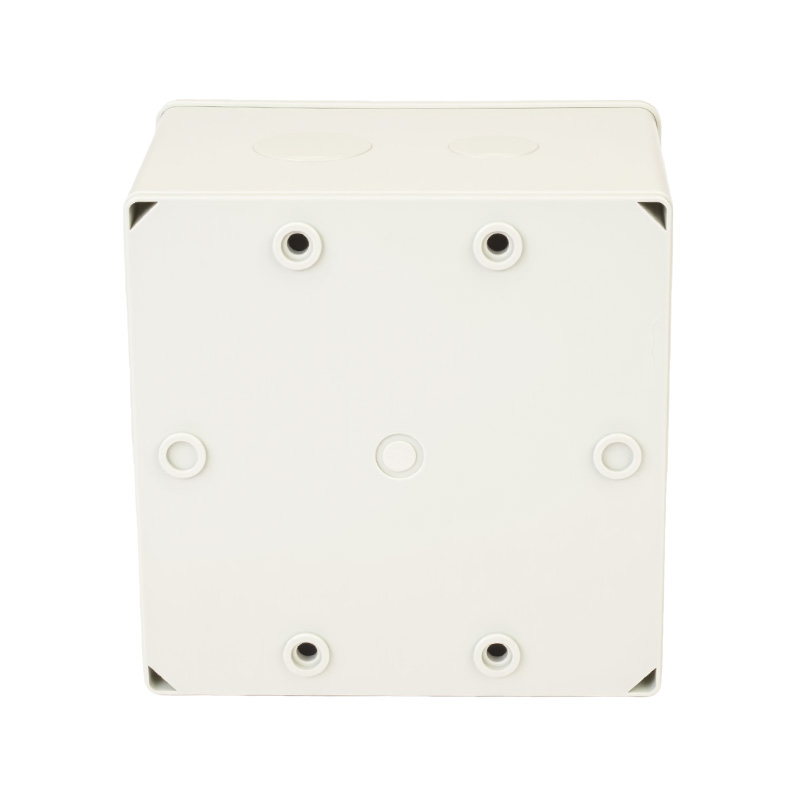

SZW26-125 D202.2BF — это мощный поворотный переключатель с номинальным током до 125 А. Он имеет трехпозиционную (1-0-2) двухпозиционную (двухсекционную) конструкцию, полностью заключенную в корпус со степенью защиты IP65. Предназначен для двухпутевой коммутации и безопасной изоляции цепей сверхвысокого тока, его контактная логика ясна: положение "1" соединяет первый набор контактов (1-2, 5-6); положение "2" соединяет второй набор контактов (3-4, 7-8); среднее положение "0" обеспечивает полное отключение всех контактов, обеспечение четкой и безопасной точки электрической изоляции. Подходит для цепей переменного тока 440 В/50-60 Гц и постоянного тока 240 В с номинальным напряжением изоляции 660 В. Внутри используются утолщенные медные проводники большого сечения и контакты из серебряного сплава, обеспечивающие низкое контактное сопротивление, высокую токопроводящую способность и сопротивление дуги при 125 А. Его винты для электропроводки размера М6 позволяют соединять провода большого сечения диаметром 35–50 мм², отвечая требованиям надежного соединения при высокой плотности тока. Защитный корпус IP65 полностью предотвращает проникновение пыли и распыление воды под низким давлением, имеет механический срок службы ≥100 000 циклов и электрический срок службы ≥30 000 циклов.
Основные технические параметры
Номинальные характеристики: Номинальный ток 125 А; Номинальное напряжение переменного тока 440 В (50/60 Гц) или постоянного тока 240 В.

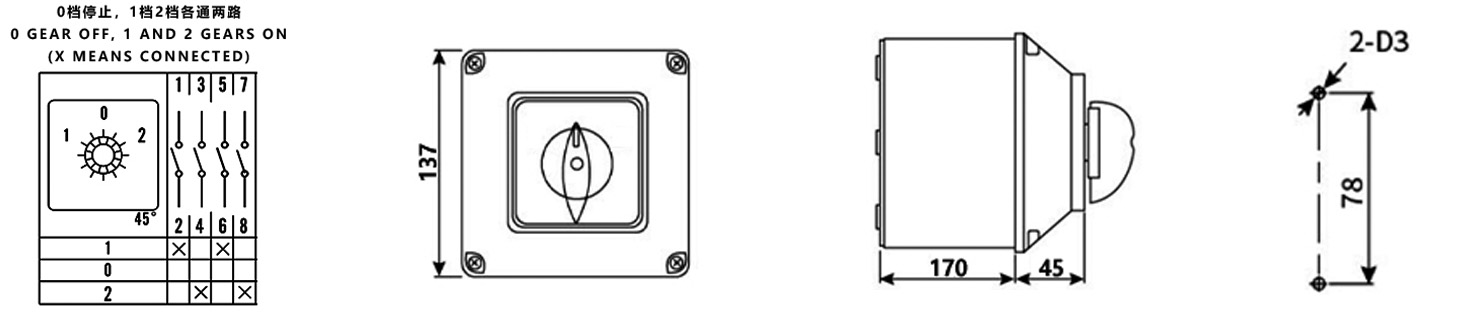

Конфигурация контактов: двухсекционная (слоистая) структура, всего 8 клемм. Обеспечивает переключение и изоляцию между двумя сильноточными нагрузками или источниками питания.
Степень защиты: IP65 (пыленепроницаемый, водонепроницаемый).
Мощность проводки: винты М6, провода 35-50 мм², момент затяжки 2,5 Н·м.
Механический и электрический срок службы: механический срок службы ≥ 100 000 циклов; электрический срок службы ≥ 30 000 циклов (при номинальной нагрузке). Условия эксплуатации: температура от -25°C до 40°C, высота ≤2000 м, адаптируется к типичной промышленной влажности окружающей среды.
Сценарии применения: Этот переключатель специально разработан для критически важных промышленных применений, требующих ручного переключения, передачи или безопасной изоляции основных цепей сверхвысокого тока в суровых условиях.
Переключение основного/резервного питания для мощного оборудования: служит в качестве ручного переключателя выбора питания для такого оборудования, как крупные водонасосные станции, центральные кондиционеры, электропечи, мощные источники постоянного тока и параллельные шкафы генераторных установок, надежно переключаясь между двумя входящими источниками питания или нагрузками «один для использования, один для резервного питания».
Тяжелая промышленность и системы распределения электроэнергии: используется в качестве ручного разъединителя или переключателя нагрузки для цепей питания сердечника класса 125 А в распределительных центрах электроэнергии и центрах управления двигателями (ЦУД) в таких отраслях, как металлургия, химическое машиностроение, горнодобывающая промышленность и судостроение. Его защитные возможности подходят для пыльных и влажных промышленных сред.
Применение сильноточного постоянного тока: подходит для применений, требующих ручного переключения сильноточных путей постоянного тока (≤240 В/125 А), таких как электролиз, гальванопокрытие, приводы двигателей постоянного тока и аккумуляторные системы.
Наружное и мобильное оборудование: благодаря защите IP65 его можно напрямую использовать в электрических системах управления крупным наружным оборудованием, тяжелой инженерной техникой и специальными транспортными средствами, обеспечивая режимы работы с высокой мощностью или выбор мощности для аксессуаров, а также он устойчив к ветру, дождю, вибрации и пыли.
