SZW26-160 D303.3BF — это промышленный поворотный переключатель с номинальным током до 160 А. Он имеет трехпозиционную (1-0-2) и трехслойную (трехсекционную) конструкцию, интегрированную в прочный корпус со степенью защиты IP65. Конструкция его сердечника позволяет одновременно и надежно коммутировать три независимые сильноточные двухтактные цепи через одну рукоятку, что обеспечивает комплексное управление и безопасную изоляцию в условиях экстремальных токов.
Основные характеристики и параметры:
* Высокая токовая нагрузка: номинальный рабочий ток 160 А, подходит для основных цепей переменного тока 440 В/50-60 Гц или постоянного тока 240 В переменного/постоянного тока.

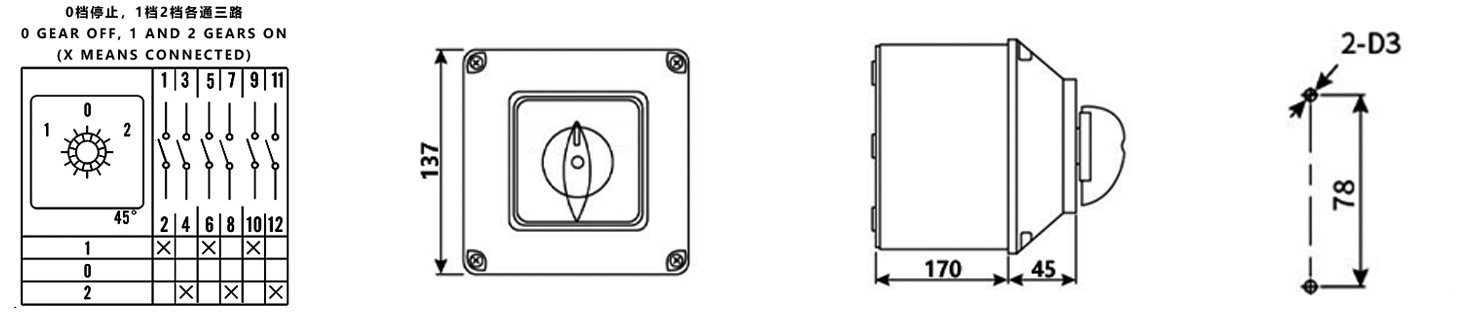

* Трехконтурное синхронное переключение: использует трехслойную контактную структуру, позволяющую одновременно управлять тремя цепями. Положение «1» соединяет контакты 1-2, 5-6 и 9-10; Положение «2» соединяет контакты 3-4, 7-8 и 11-12; Положение «0» полностью разъединяет все контакты, обеспечивая четкую точку безопасной изоляции.
Первоклассная защита и подключение: защита корпуса IP65, пыленепроницаемость и водонепроницаемость. Оснащенный винтами большого размера M8, он может соединять провода большого сечения 50-75 мм² с моментом затяжки 6,0 Н·м, обеспечивая надежное соединение и низкое контактное сопротивление при сверхвысоком токе.
Высоконадежная конструкция: внутренняя конструкция, в которой используется огнестойкий и устойчивый к высоким температурам корпус, оснащена специально утолщенными медными проводниками и контактами из серебряного сплава высокой емкости, оптимизированными для частого переключения при токе 160 А, обладающими превосходной проводимостью, стойкостью к окислению дуги и механической прочностью.
Длительный срок службы: механический срок службы ≥ 100 000 циклов, электрический срок службы ≥ 30 000 циклов (при номинальной нагрузке 160 А), что соответствует требованиям тяжелых промышленных применений.
Широкая адаптируемость к окружающей среде: диапазон рабочих температур от -25°C до 40°C, высота ≤2000 м, подходит для суровых промышленных и наружных условий.
Сценарии применения
Этот переключатель специально разработан для критически важных применений, требующих централизованного, надежного ручного переключения и безопасной изоляции нескольких источников питания сверхвысокого тока (уровень 160 А), нагрузок или цепей управления в суровых условиях.
Главное переключение управления для оборудования и систем сверхвысокой мощности:
Основные области применения: служит в качестве ручного выбора мощности или переключателя основной/резервной системы для больших электропечей, тяжелых прокатных станов, центральных холодильных установок, мощных выпрямителей/преобразователей частоты и параллельных шкафов генераторных установок. Это позволяет осуществлять общее переключение между двумя полными энергосистемами (включая основные цепи и источники питания управления).
Основные узлы в тяжелой промышленности и распределении электроэнергии: в распределительных центрах электроэнергии металлургии, химической промышленности, горнодобывающей промышленности, судостроении и центрах обработки данных он служит ручным разъединителем и переключающим переключателем для основных цепей питания уровня 160 А или важных цепей нагрузки, используется для изоляции при техническом обслуживании, переключения нагрузки и выбора режима работы.
Наружное мобильное оборудование большой грузоподъемности: интегрированное в электрические системы управления портовых кранов, крупной инженерной техники, транспортных средств специального назначения и океанских судов, имеющее защиту IP65, оно позволяет выбирать режимы питания для различных мощных рабочих механизмов, двигательных установок или аксессуаров и может выдерживать экстремальную вибрацию, ветер, дождь, соляные брызги и высокую запыленность.
