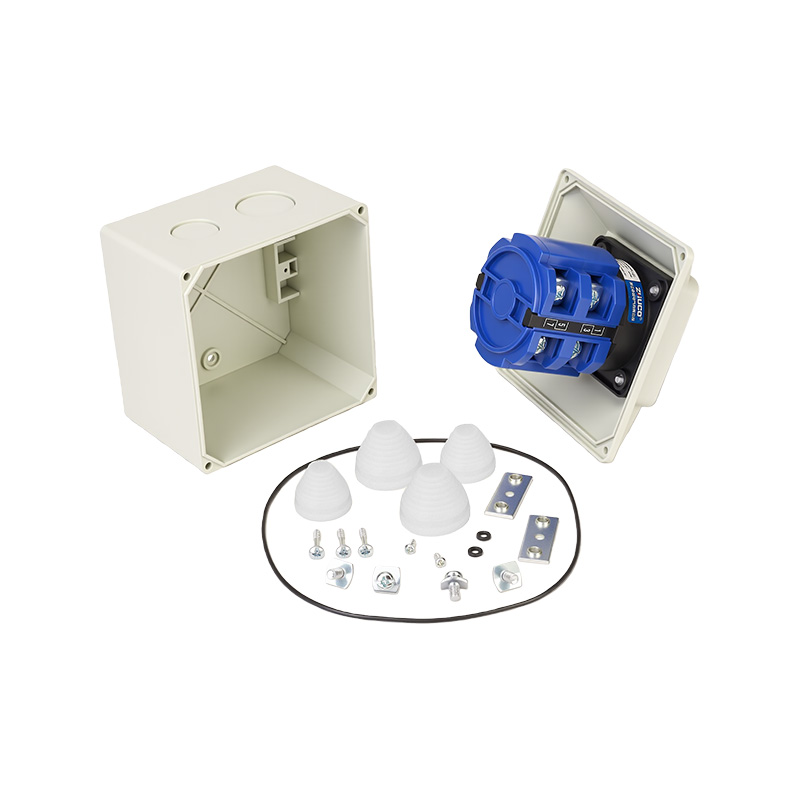

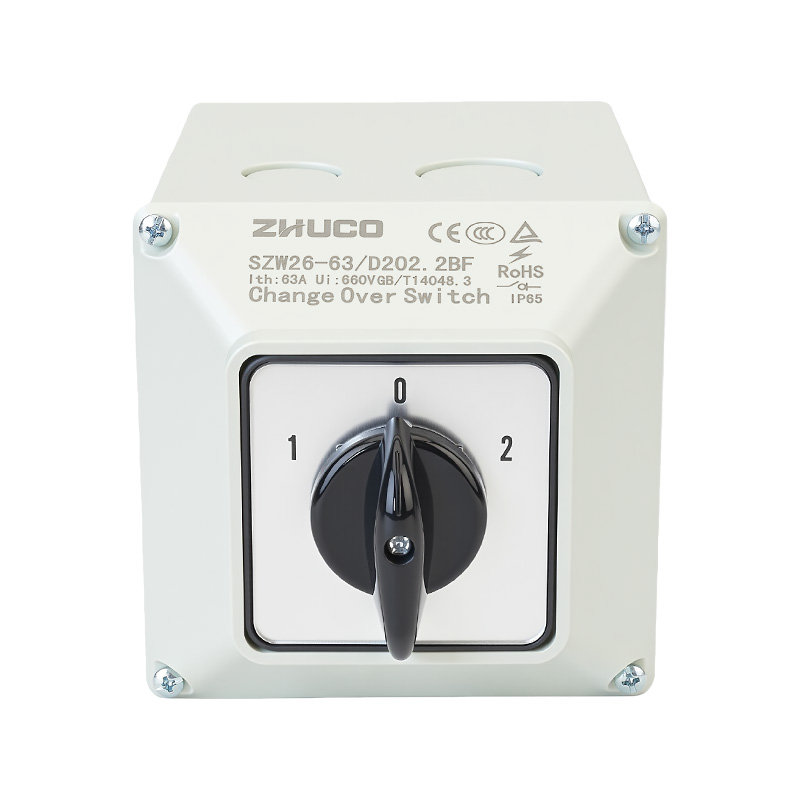

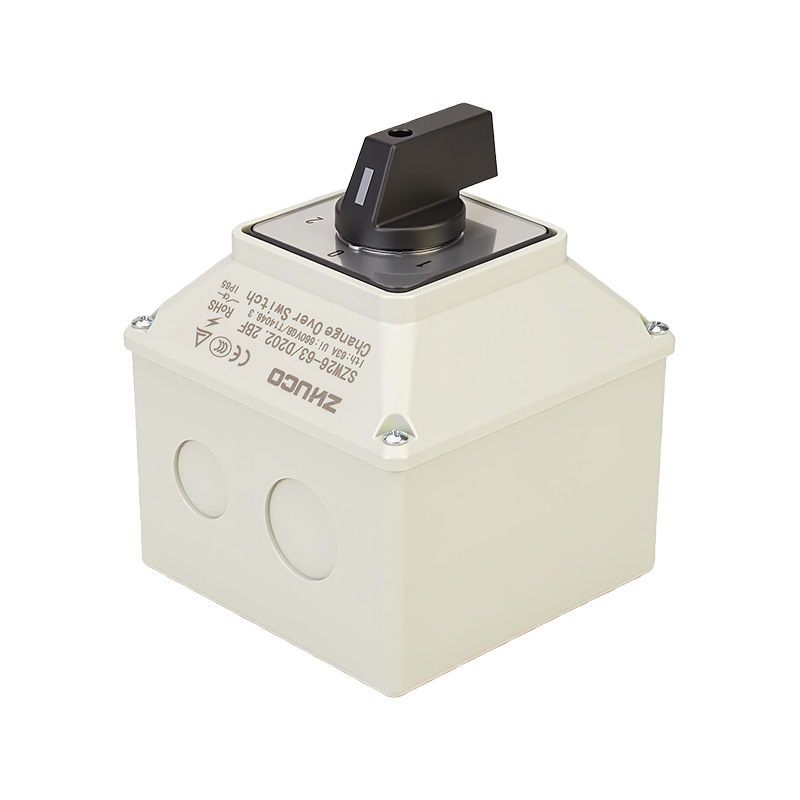

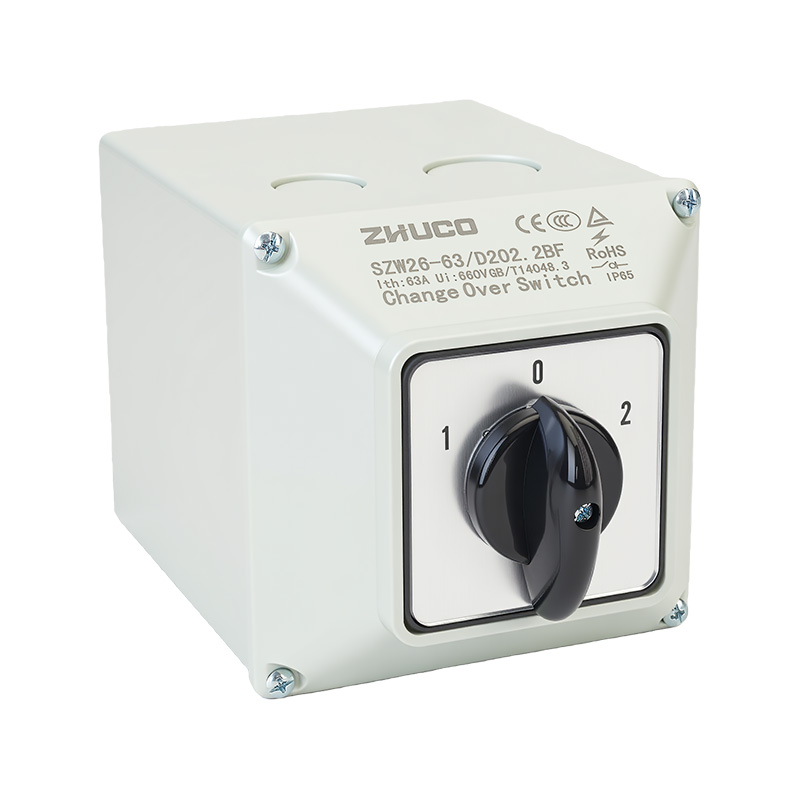

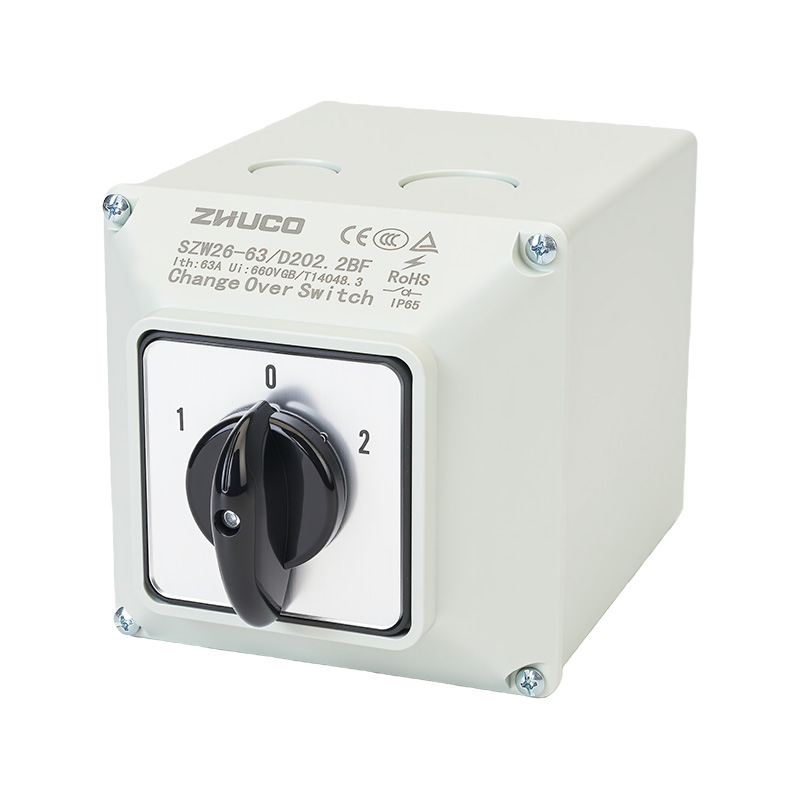

SZW26-63 D202.2BF — это промышленный поворотный переключатель с номинальным током до 63 А. Он имеет трехпозиционную (1-0-2) двухпозиционную (двухсекционную) конструкцию, интегрированную в прочный корпус со степенью защиты IP65. Его основная конструкция оптимизирована для двухпутевой коммутации и безопасной изоляции сильноточных цепей. В положении «1» подключается первый комплект двойных контактов (1-2, 5-6); в положении «2» подключается второй комплект двойных контактов (3-4, 7-8); промежуточное положение «0» обеспечивает полное отключение всех контактов, образуя безопасную и видимую точку электрической изоляции. Данный переключатель подходит для цепей переменного тока 440 В/50-60 Гц с напряжением изоляции до 690 В. Внутри используются утолщенные медные проводники большого сечения и контакты из серебряного сплава высокой емкости. Клеммы оснащены винтами М6, позволяющими подключать провода диаметром 6,0–16 мм², что соответствует требованиям надежности токопроводимости 63А. Герметичная защитная конструкция эффективно противостоит проникновению пыли и распылению воды под низким давлением со всех сторон, что делает ее пригодной для использования в суровых промышленных и наружных условиях. Механический срок службы составляет не менее 100 000 циклов, а электрический срок службы — не менее 30 000 циклов.
Основные технические параметры
Номинальный рабочий ток: 63 А
Номинальное рабочее напряжение: переменный ток 440 В (50/60 Гц)
Номинальное напряжение изоляции: 690 В
Структура: Две секции (два слоя) с 8 клеммами, что позволяет переключаться между двумя нагрузками/источниками питания.

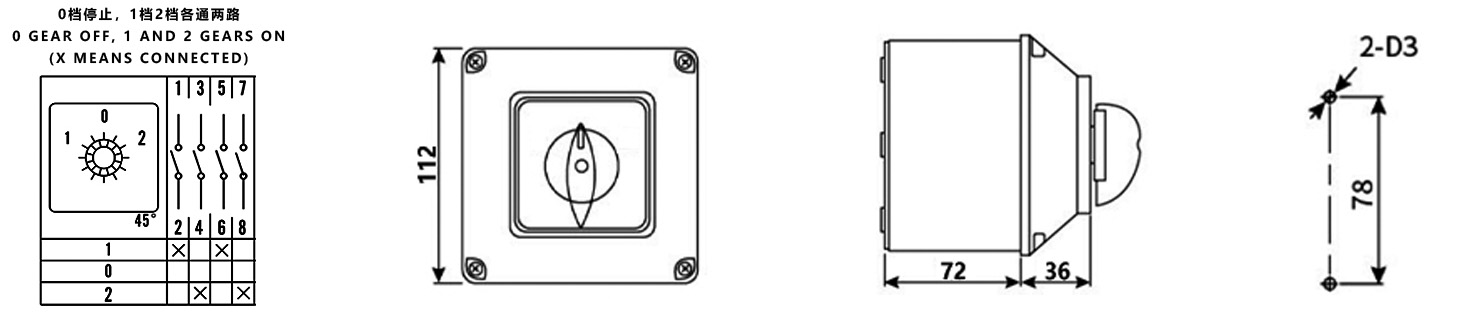

Логика: Позиция 1: 1-2, 5-6 включено; Позиция 0: Все выключено; Позиция 2: 3-4, 7-8 включено.
Степень защиты: IP65 (пыленепроницаемость, устойчивость к струям воды).
Мощность проводки: винты М6, подходят для проводников сечением 6,0 – 16 мм², момент затяжки 2,5 Н·м.
Показатели срока службы: механический срок службы ≥ 100 000 циклов; электрический срок службы ≥ 30 000 циклов (при номинальной нагрузке). Условия эксплуатации: Подходит для промышленных сред с температурой от -25°C до 40°C и высотой ≤2000 м.
Сценарии применения: Этот переключатель специально разработан для промышленных применений, требующих ручного переключения и изоляции трехфазных или однофазных цепей средней и высокой мощности (класс 63 А), где среда установки несет в себе риск пыли, влаги или брызг воды.
Переключение мощного оборудования на открытом воздухе/в суровых условиях: служит в качестве переключателя основного/резервного питания или переключателя выбора режима работы для наружных насосных станций, больших вентиляторов, кондиционеров, электрических ворот и систем распределения наружного освещения. Защита IP65 обеспечивает надежную работу в условиях дождя и пыли.
Безопасная изоляция и переключение нагрузки промышленных силовых шкафов: используется для переключения нагрузки и изоляции при техническом обслуживании силовых ответвлений класса 63А в шкафах управления питанием в заводских цехах и распределительных помещениях. Например, ручное переключение между двумя двигателями большой мощности (такими как воздушные компрессоры и насосы циркуляционной воды) в конфигурации «один в использовании, один вне использования».
Управление тяжелой техникой: интегрировано в электрические системы управления строительной техникой, портовым оборудованием и сельскохозяйственной техникой, используется для выбора и управления электропитанием различных рабочих механизмов или мощных аксессуаров. Его защитные свойства позволяют выдерживать вибрацию, пыль и брызги воды.
Критические области применения, требующие высоконадежной проводки: винты M6 совместимы с проводами большого сечения, отвечая высоким стандартам требований к электрическим соединениям по надежности и низкому контактному сопротивлению. Подходит для приложений со строгими требованиями к качеству соединения.
