SZD11-32/300010-B — это трехфазный (3P) ручной выключатель нагрузки со встроенной функцией расширенной защитной блокировки и номинальным током 32 А. В его основной конструкции используется базовая система крепления и рабочий механизм с длинным стержнем, обеспечивающий внешнее управление и механическую блокировку между положением переключателя и дверцей шкафа. Этот механизм блокировки гарантирует, что дверца шкафа управления может быть открыта только тогда, когда переключатель находится в положении «ВЫКЛ»; и наоборот, переключатель не может закрыться в положение «ВКЛ», когда дверца шкафа открыта, что принципиально исключает риск работы в реальном времени и соответствует самым высоким стандартам безопасности.
Основные характеристики:
Защитная блокировка и изоляция:

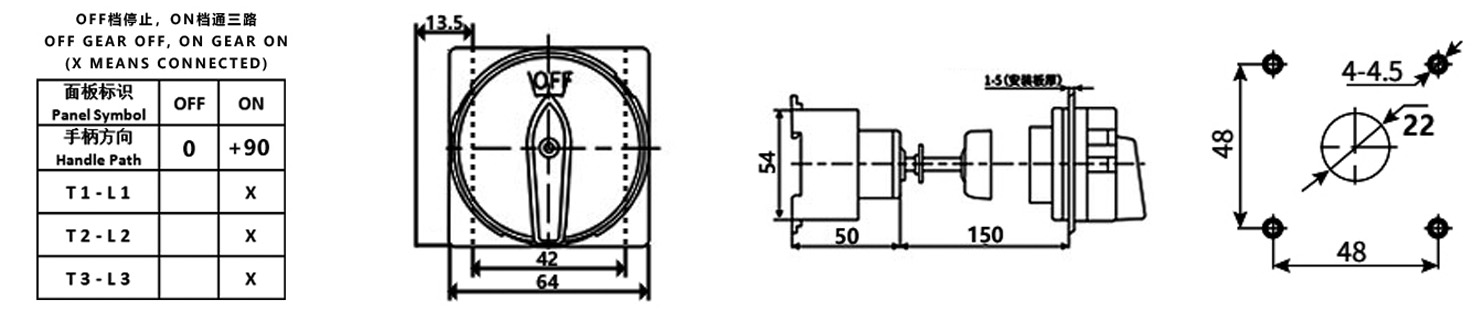

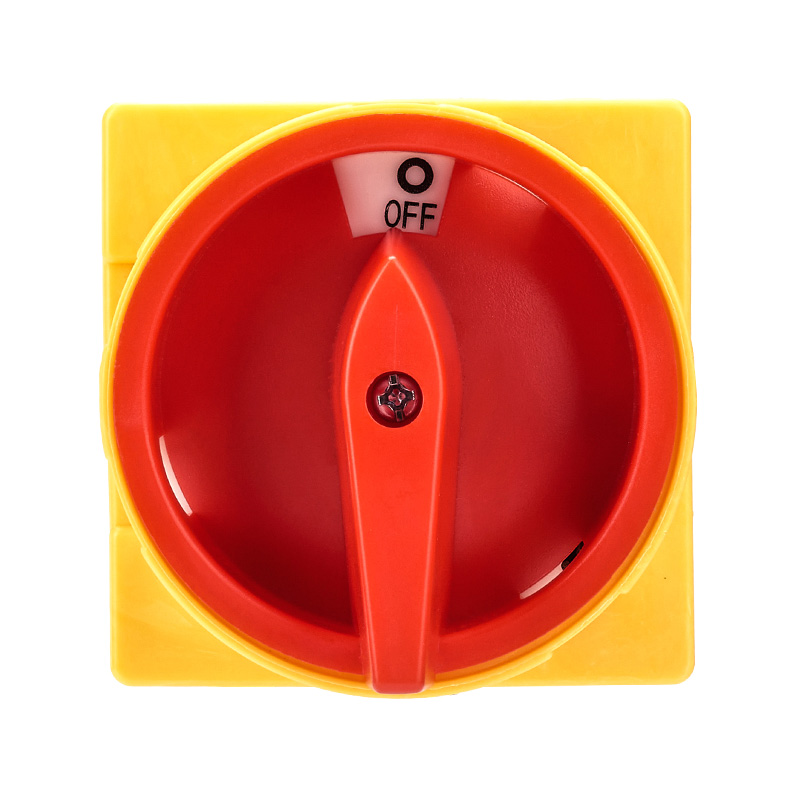

Функция: Двухпозиционная (ВКЛ/ВЫКЛ) работа. В положении «ВКЛ» надежно соединены трехфазные главные контакты (T1-L1, T2-L2, T3-L3); в положении «ВЫКЛ» все полюса полностью разъединены, что обеспечивает видимую точку безопасной изоляции. В это положение можно добавить дополнительный навесной замок (замок поставляется отдельно) для двойной блокировки.
Механизм блокировки дверей: обязательная механическая блокировочная конструкция, основное устройство безопасности, обеспечивающее безопасность обслуживающего персонала. Установка и эксплуатация:

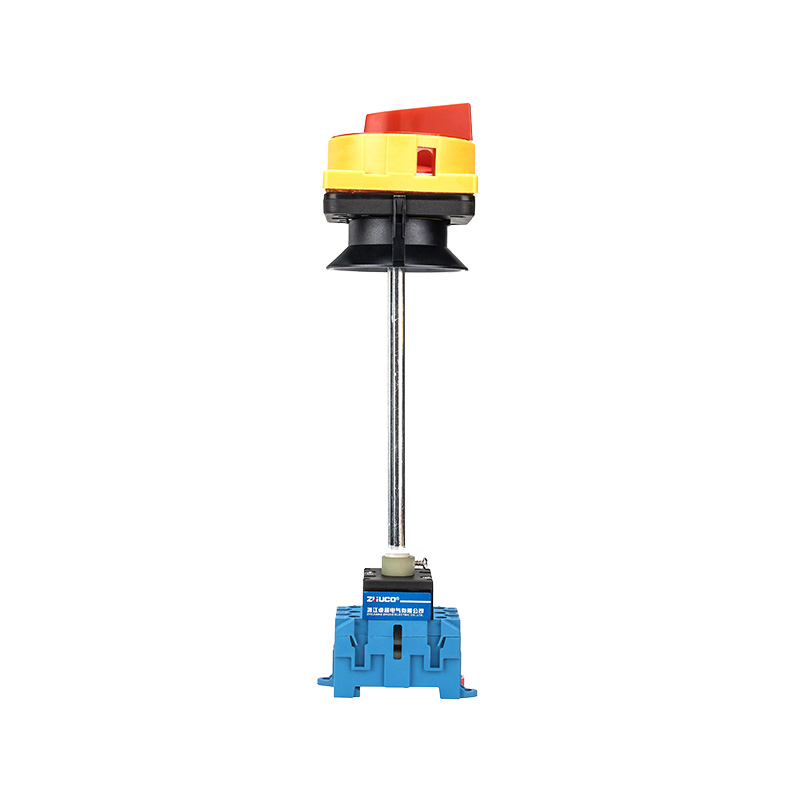

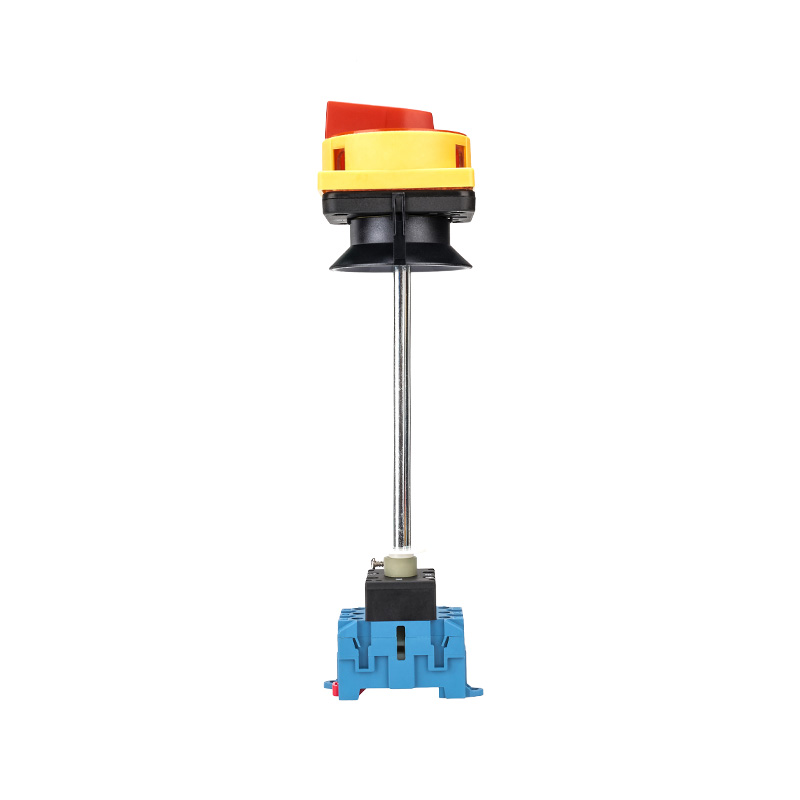

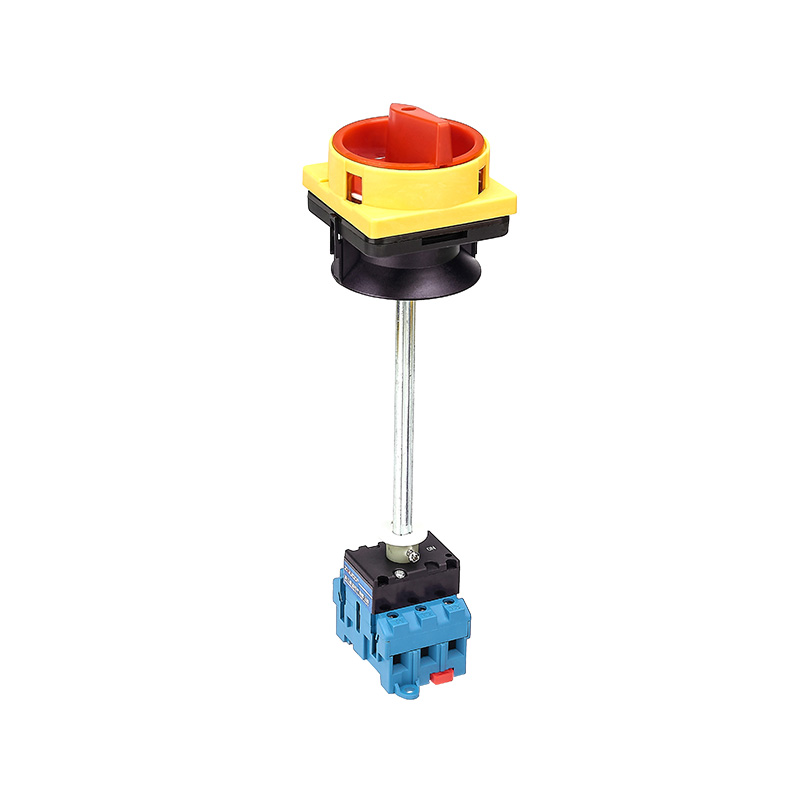

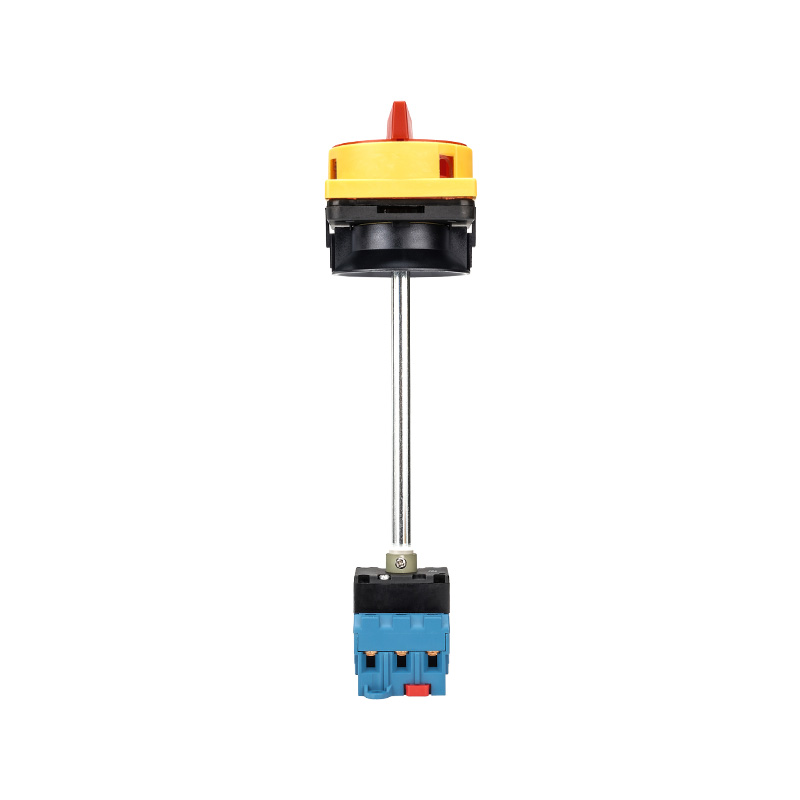

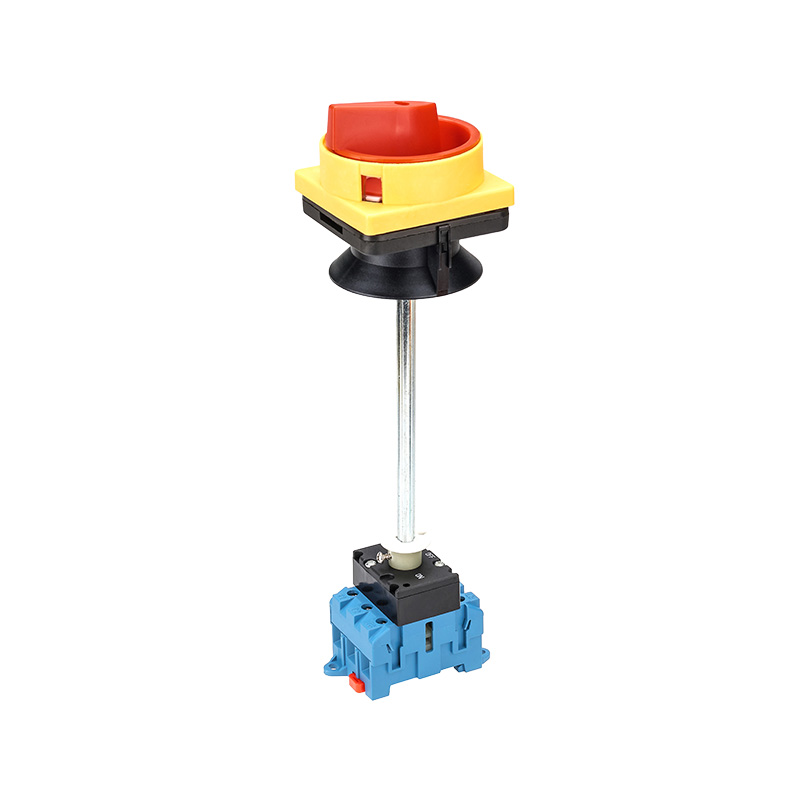

Способ установки: Основание корпуса переключателя устанавливается внутри шкафа, а управление осуществляется с помощью длинного стержневого передаточного механизма, доходящего до дверной панели шкафа. Такая конструкция экономит пространство на панели и сохраняет общую защитную целостность шкафа.
Степень защиты: Корпус переключателя обычно имеет высокие характеристики защиты (конкретная степень требует подтверждения). Конструкция длинностержневого механизма и дверцы шкафа должна обеспечивать соответствие защиты в рабочей точке требованиям.
Электрические характеристики:
Номинальный рабочий ток: 32 А
Номинальное рабочее напряжение: переменный ток 440 В, 50 Гц
Соответствие стандартам: GB/T 14048.3, IEC 60947-3
Эксплуатационные характеристики: Большое расстояние изоляции, высокая скорость разрушения, безопасность и надежность.
Проводка и срок службы:
Клеммы: винты М3,5, диапазон проводов 2,5 –6,0 мм², момент затяжки 0,8 Н·м.
Срок службы электрооборудования: AC-23 (распределение) ≥ 10 000 циклов; AC-3 (двигатель) ≥ 6 000 циклов.
Рабочая частота: Номинальный рабочий цикл (8 часов) / Прерывистый рабочий цикл ≤ 30 раз/час.
Условия эксплуатации: температура окружающей среды от -25°C до 40°C, высота ≤ 2000 м.
Сценарии применения: Этот переключатель предназначен для промышленных сред со строгими требованиями к эксплуатационной безопасности, стандартам технического обслуживания и простоте установки.
Обязательные меры изоляции безопасности: широко используется в пищевой, фармацевтической, химической и водоочистной промышленности, служит в качестве основного силового изолятора и блокировочного выключателя для шкафов управления производственной линии и блоков питания оборудования, которые должны соответствовать строгим правилам блокировки безопасности (например, LOTO).
Защитные шкафы, требующие внешнего управления: подходят для сценариев, когда шкафы управления и распределительные коробки требуют безопасной эксплуатации за пределами закрытой двери шкафа. Питание можно включать и выключать, не открывая дверцу шкафа, что повышает безопасность и удобство эксплуатации.
Прямое управление двигателем и безопасное обслуживание: используется для управления трехфазными асинхронными двигателями малой мощности (≤32A) и обеспечения точки физической изоляции с обязательной блокировочной защитой для их обслуживания. Это стандартизированная конфигурация, обеспечивающая безопасность обслуживающего персонала.
