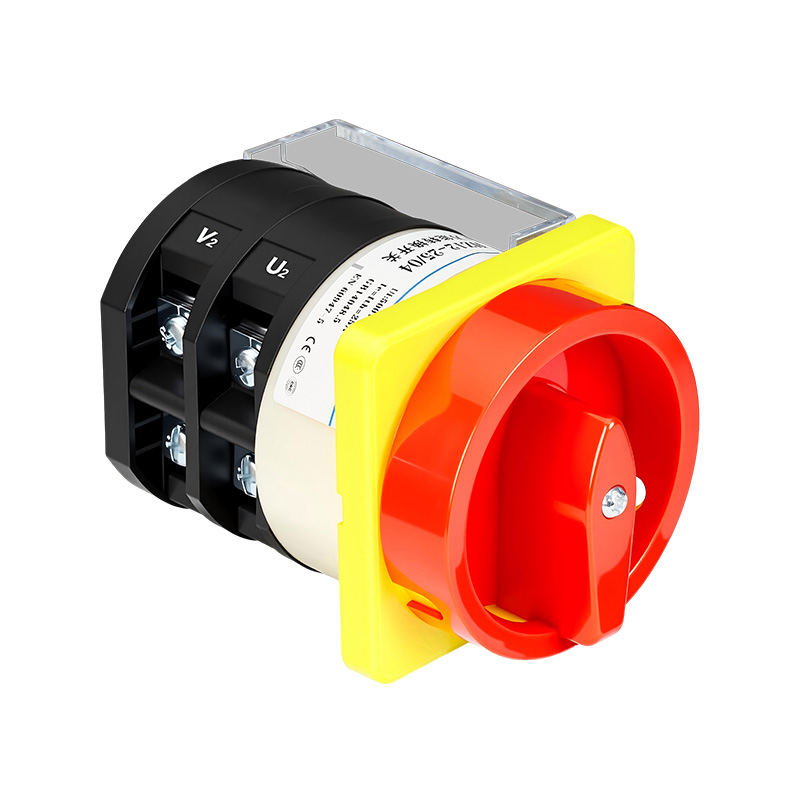

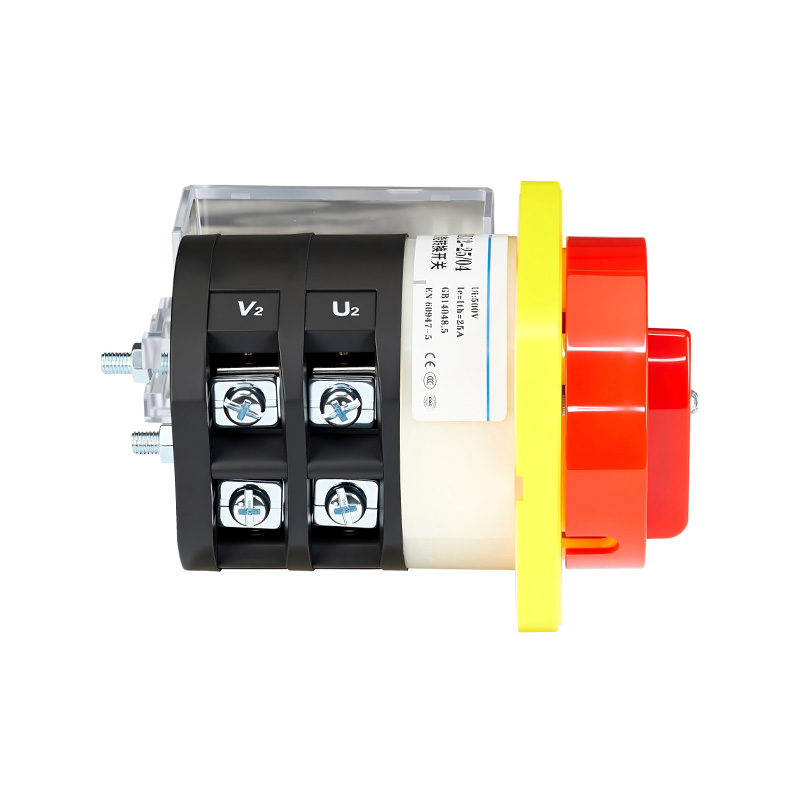

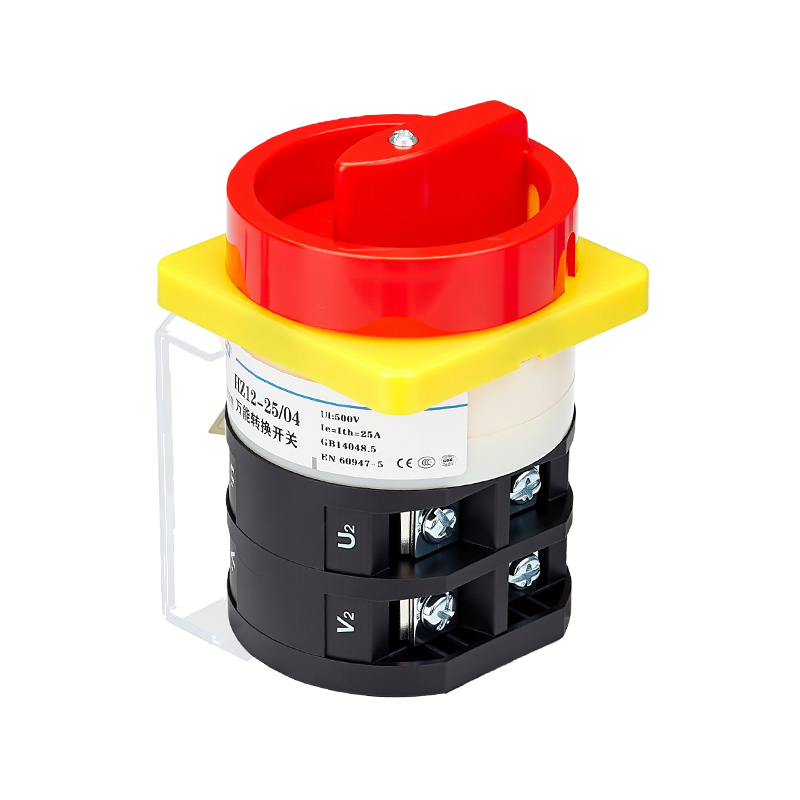

HZ12-25/04 — это двухпозиционный (0-ВЫКЛ, 1-ВКЛ) выключатель питания промышленного класса номинальным током 25 А. Он оснащен уникальной функцией навесного замка как для положения «ВЫКЛ», так и для положения «ВКЛ», что обеспечивает безопасность эксплуатации и управления. Он фиксируется в безопасном изолированном состоянии во время обслуживания оборудования и в рабочем состоянии во время эксплуатации для предотвращения несанкционированной эксплуатации, что соответствует строгим правилам LOTO (безопасность эксплуатации) и контролю доступа. В стандартную комплектацию переключателя входит защитная крышка входного отверстия, а также доступна модель аварийной остановки (желтая панель, красная ручка), что делает его идеальным ручным компонентом управления питанием и безопасности для высокорискового или критического технологического оборудования.
1. Основные технические параметры
Электрические параметры:
Обычный ток нагрева свободного воздуха (Ith): 25А

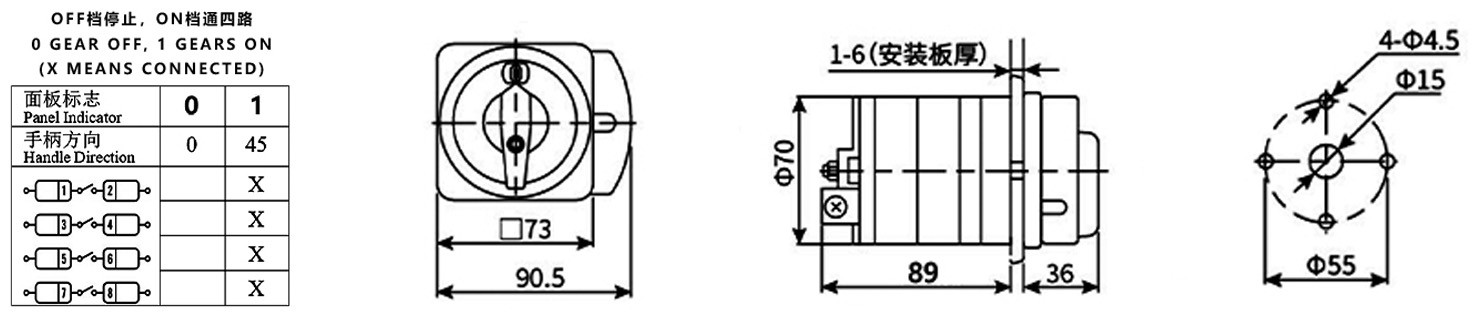

Конфигурация и функции контактов:
Положение "0" (ВЫКЛ): Все четыре основных контакта 1-2, 3-4, 5-6 и 7-8 полностью открыты.
Положение "1" (ВКЛ): Все четыре контакта надежно замкнуты.
Структурные характеристики: Использует двухсекционную (двухслойную) контактную структуру с четырьмя наборами контактов, работающих параллельно, для повышения пропускной способности по току и надежности.
Особенности безопасности и защиты:
Механизм двойного навесного замка: стандартные отверстия для навесного замка (замки поставляются отдельно) предусмотрены в положениях «0» и «1», что позволяет осуществлять принудительное запирание во время работы.

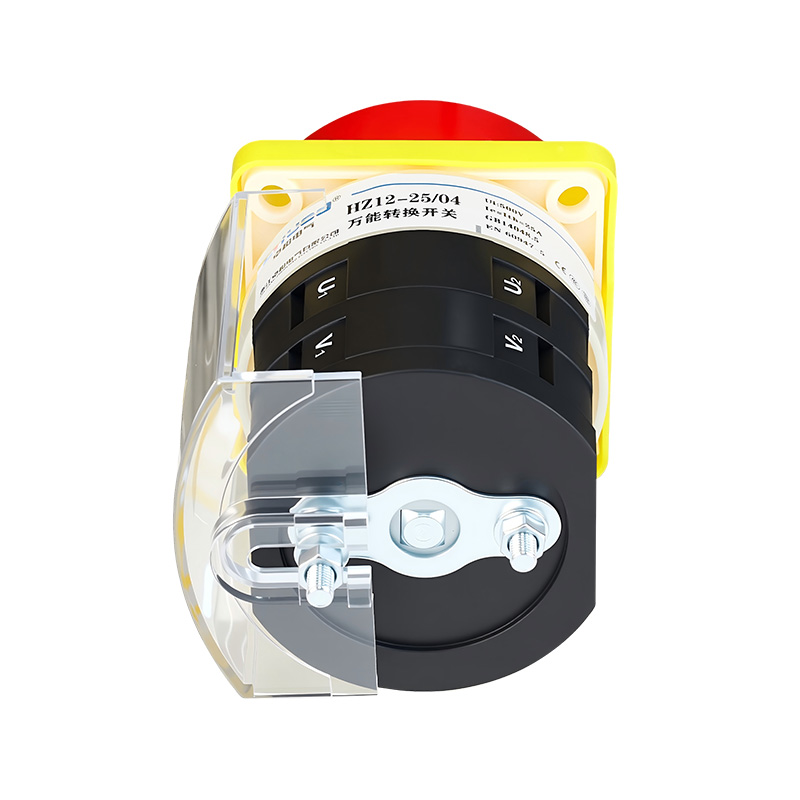

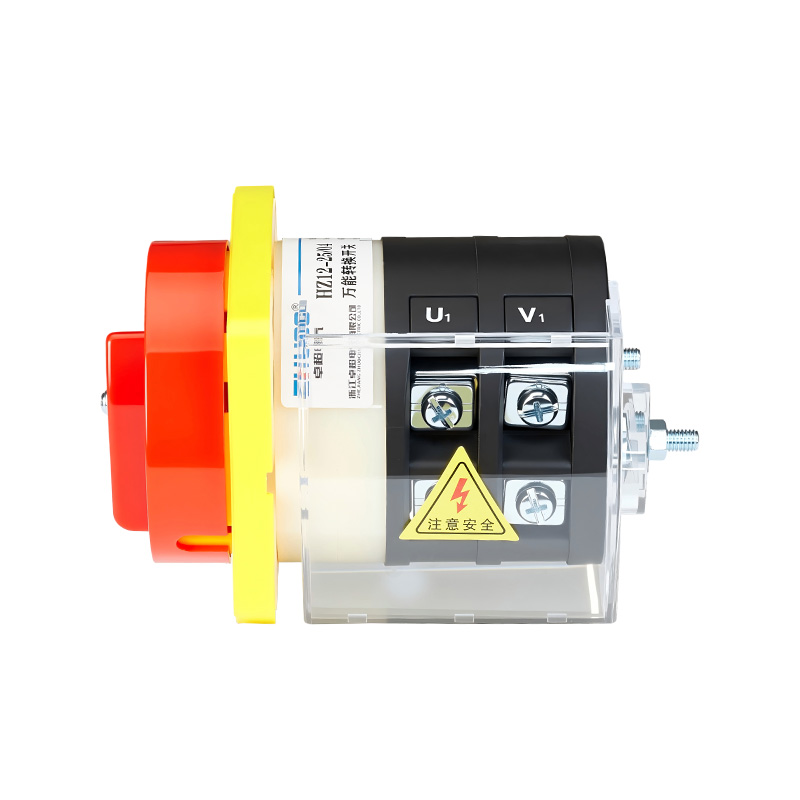

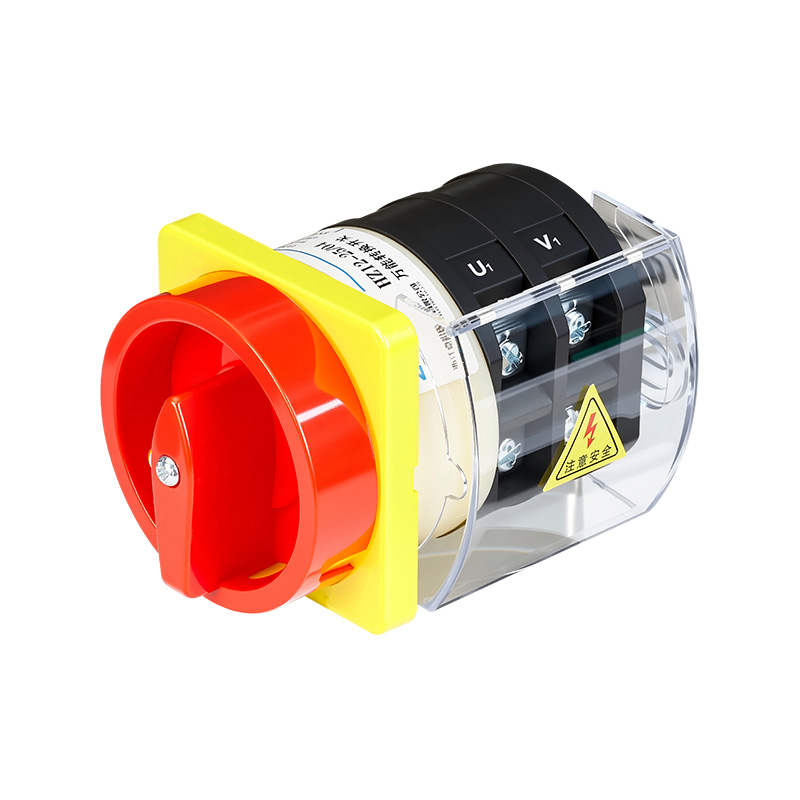

Защитная крышка входного отверстия: стандартная прозрачная или изолированная защитная крышка эффективно предотвращает случайный контакт с токоведущими клеммами.

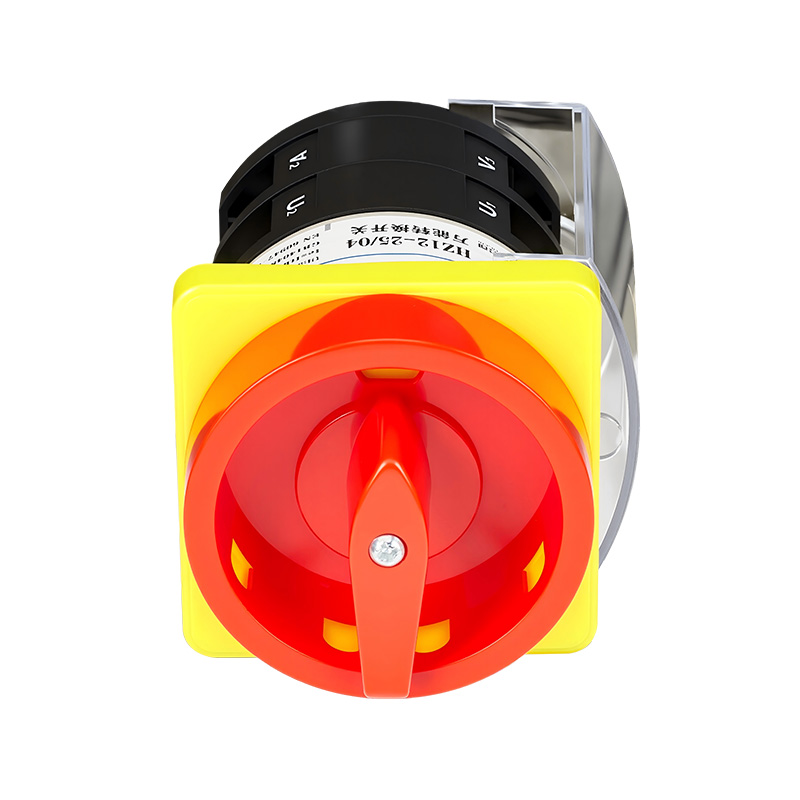

Идентификация модели аварийной остановки: в дополнительных моделях в качестве визуального индикатора аварийной остановки используется желтая панель и красная грибовидная ручка, что соответствует стандартам безопасности IEC 60204-1.
Проводка и монтаж:
Технические характеристики электропроводки: клеммные винты М5, рекомендуемое поперечное сечение провода 1,5-4,0 мм², момент затяжки 2,0 Н·м.
Условия окружающей среды:
Рабочая температура: от -25°C до 40°C (средняя за 24 часа ≤ 35°C)
Высота: ≤ 2000 м
Относительная влажность: ≤ 50% при 40°C; до 90% при более низких температурах (например, 25°C).
Материалы и процессы:
Корпус изготовлен из огнестойких, термостойких и экологически чистых материалов.
Внутренние проводники выполнены из утолщенной меди, а контакты — из сплава серебра, что обеспечивает низкое контактное сопротивление, проводимость, стойкость к дуговому окислению и длительный срок службы.
2. Сценарии применения
Данный переключатель подходит для промышленных цепей питания и управления с высокими требованиями к токовой нагрузке, эксплуатационной безопасности и управлению состоянием.
Основной источник питания и точка блокировки безопасности для оборудования средней мощности: служит основным выключателем изоляции питания для оборудования класса 25А, такого как станки с ЧПУ, станки лазерной резки, машины для литья под давлением среднего размера и испытательные стенды. Функция двойной блокировки позволяет: фиксировать устройство в положении «0» во время технического обслуживания; фиксировать устройство в положении «1» во время производственной эксплуатации для предотвращения случайных отключений электроэнергии, приводящих к перебоям в производстве или потере данных.
Критические процессы и области, чувствительные к безопасности: управление питанием линий химического производства, крупных лабораторных приборов и шкафов серверов данных. Блокировка в положении «1» обеспечивает бесперебойность критических процессов и предотвращает несанкционированные отключения.
