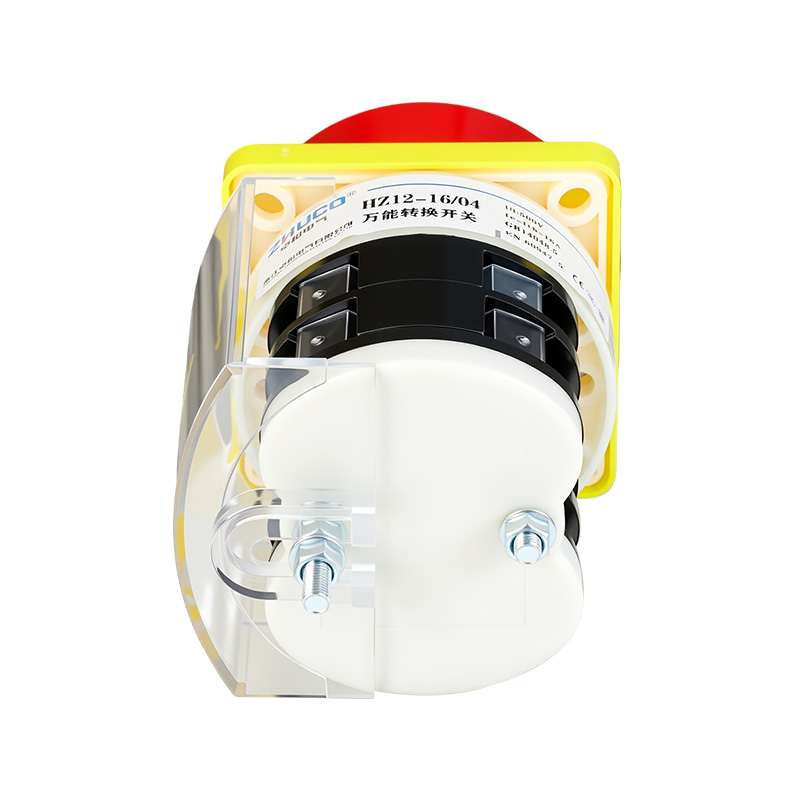

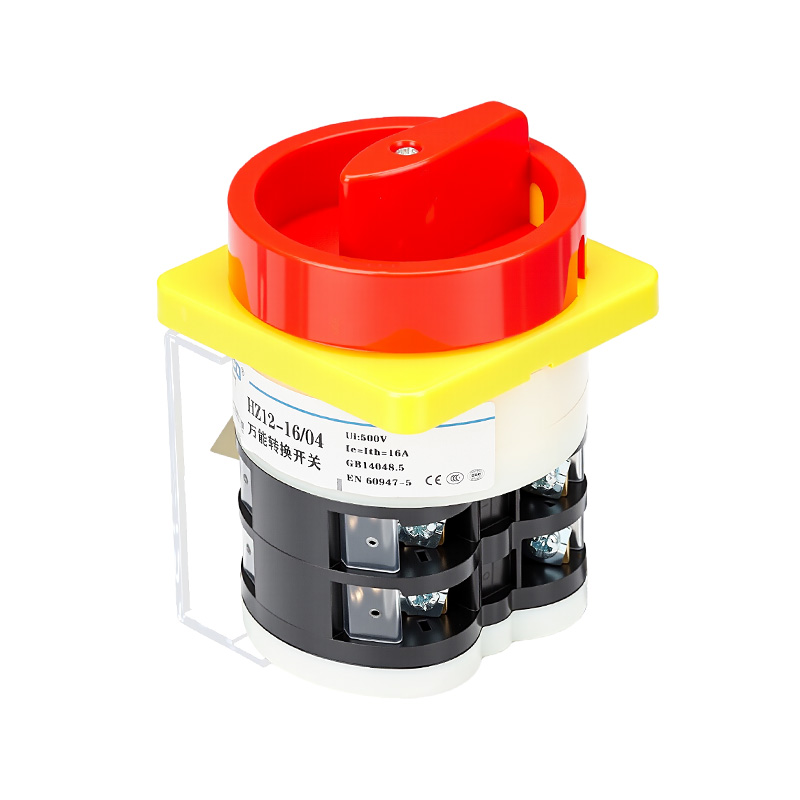

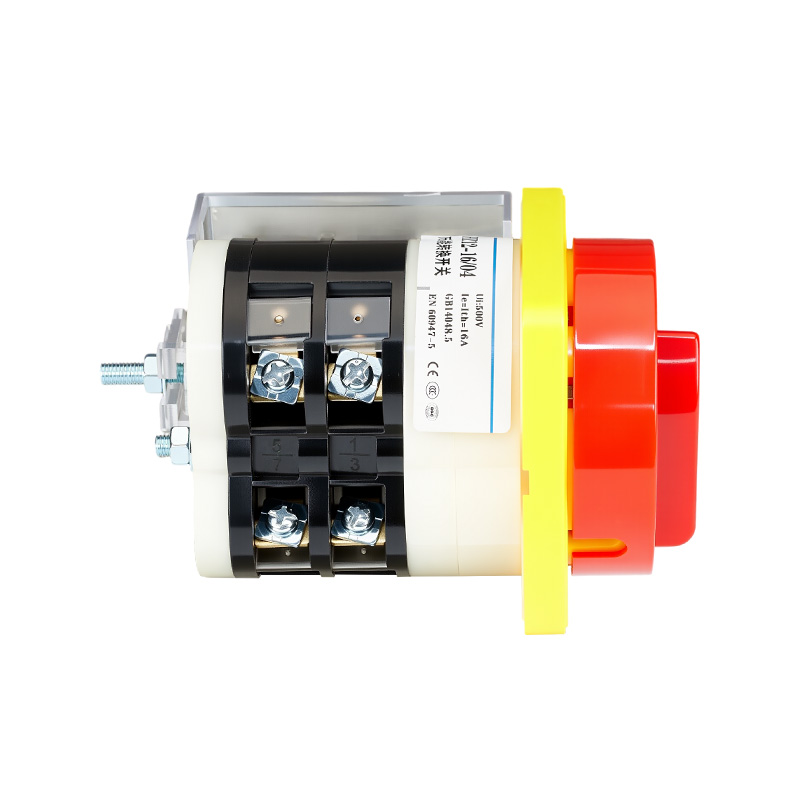

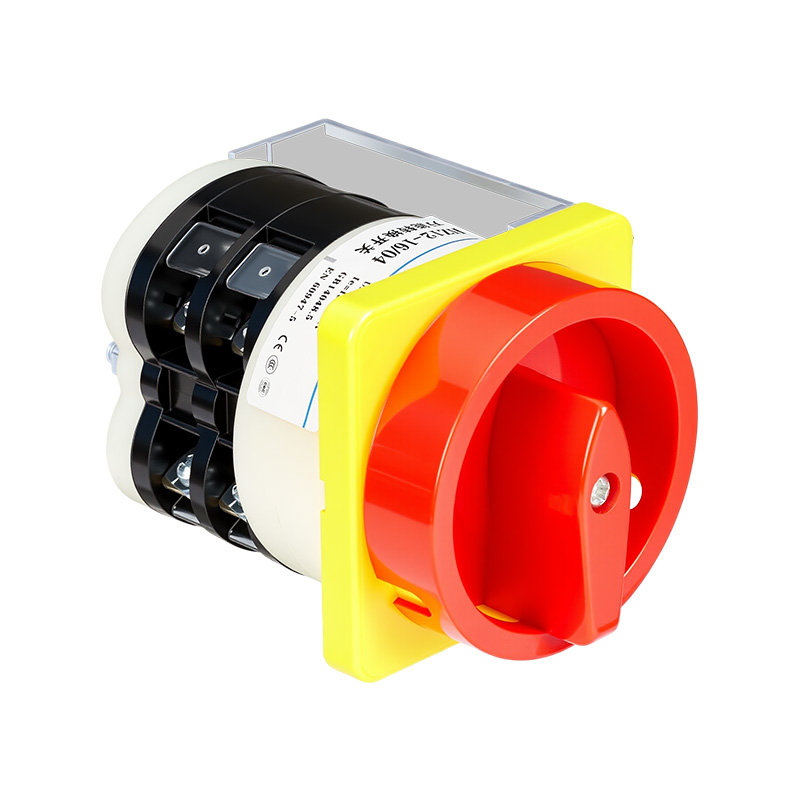

HZ12-16/04 — это двухпозиционный (0-ВЫКЛ, 1-ВКЛ) выключатель питания, соответствующий стандартам промышленной безопасности. Его основной конструктивной особенностью является функция двухпозиционного навесного замка: будь то в безопасном положении "ВЫКЛ" (0) или положении "ВКЛ" (1), обеспечивающем непрерывную работу оборудования, навесной замок можно использовать для блокировки переключателя, эффективно предотвращая несанкционированное срабатывание или случайные изменения состояния. Это идеальный компонент для внедрения строгих LOTO (операционных процедур безопасности). Кроме того, изделие в стандартной комплектации оснащено защитной крышкой на входе, обеспечивающей дополнительную защиту от поражения электрическим током. Модель аварийной остановки оснащена заметной желтой панелью и красной ручкой для индикации аварийной остановки, что соответствует эргономике и правилам безопасности.
1. Основные технические параметры
Обычный ток нагрева свободного воздуха (Ith): 16А

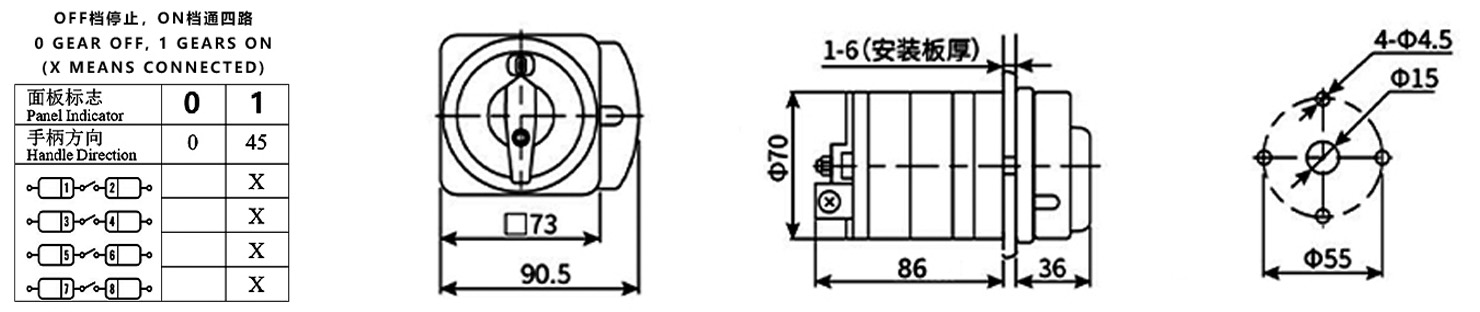

Конфигурация и функции контактов:
Положение «0» (ВЫКЛ, блокируется): Все контакты 1-2, 3-4, 5-6, 7-8 полностью отключены, что обеспечивает видимую электрическую изоляцию.
Положение "1" (ВКЛ, блокируемое): Все четыре набора контактов закрыты.
Особенности безопасности:
Двойные точки навесного замка: отверстия для навесного замка предусмотрены в положениях 0 и 1 (замки поставляются отдельно), что обеспечивает гибкие стратегии безопасного запирания.

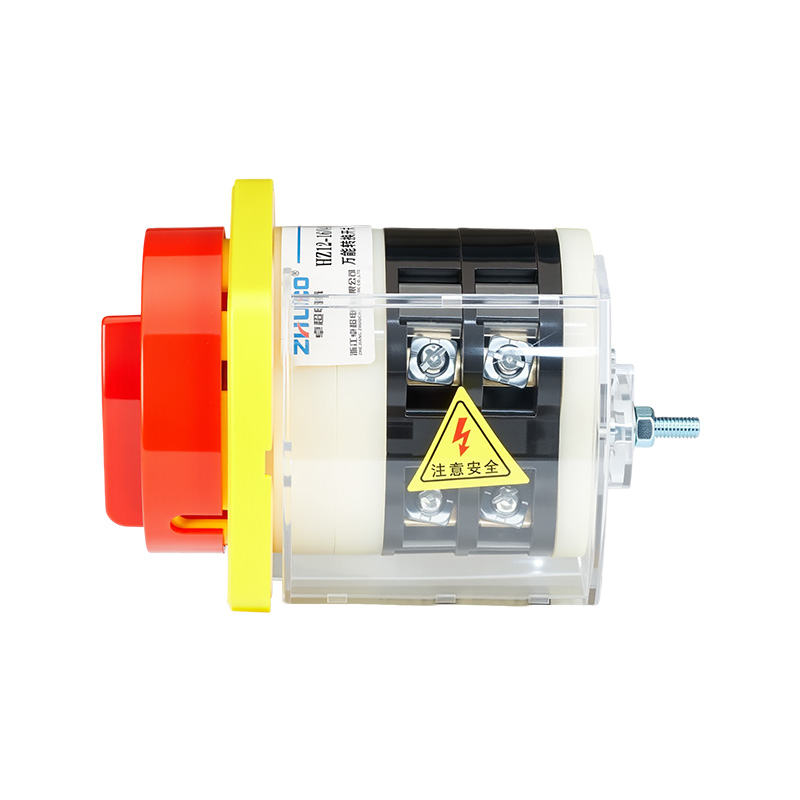

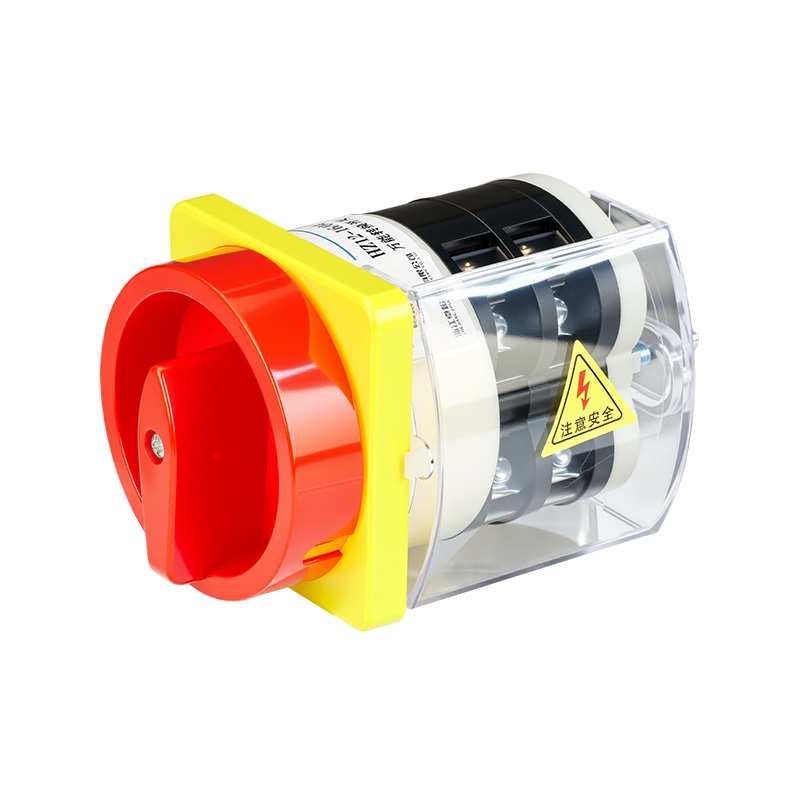

Защитная крышка впускного отверстия: защищает клеммы и предотвращает случайный контакт.
Структура, установка и окружающая среда:
Структура и материалы: Имеет огнестойкий, устойчивый к высоким температурам и экологически чистый корпус. Внутри используются утолщенные медные проводники и контакты из серебряного сплава для обеспечения электрических характеристик.
Мощность проводки: винты M4, подходят для проводов 1,0 – 2,5 мм², момент затяжки 1,2 Н·м.
Условия эксплуатации:
Температура окружающей среды: от -25°C до 40°C (средняя за 24 часа ≤ 35°C)
Высота: ≤ 2000 м
Относительная влажность: ≤ 50% при 40°C; более высокая влажность допустима при более низких температурах (например, до 90% при 25°C).
2. Сценарии применения
Этот переключатель предназначен для промышленного применения со строгими требованиями к эксплуатационной безопасности, контролю доступа и защите состояния оборудования и особенно подходит для оборудования, требующего обязательных механизмов блокировки.
Основные области применения: изоляция и блокировка питания для высоконадежного оборудования
Промышленные станки и производственные линии: служит основным выключателем электроизоляции для станков с ЧПУ, обрабатывающих центров, штамповочного оборудования и сборочных линий. Блокировка в положении «0» обеспечивает безопасность во время технического обслуживания; блокировка в положении «1» во время производства предотвращает случайную остановку машины посторонним персоналом, обеспечивая непрерывность производства.
Критические процессы и экспериментальное оборудование: используются в химических, фармацевтических и лабораторных условиях, где несанкционированные отключения электроэнергии не допускаются. Блокировка его в положении "1" обеспечивает непрерывную подачу питания на критические процессы или эксперименты.
Применение функции аварийной остановки:

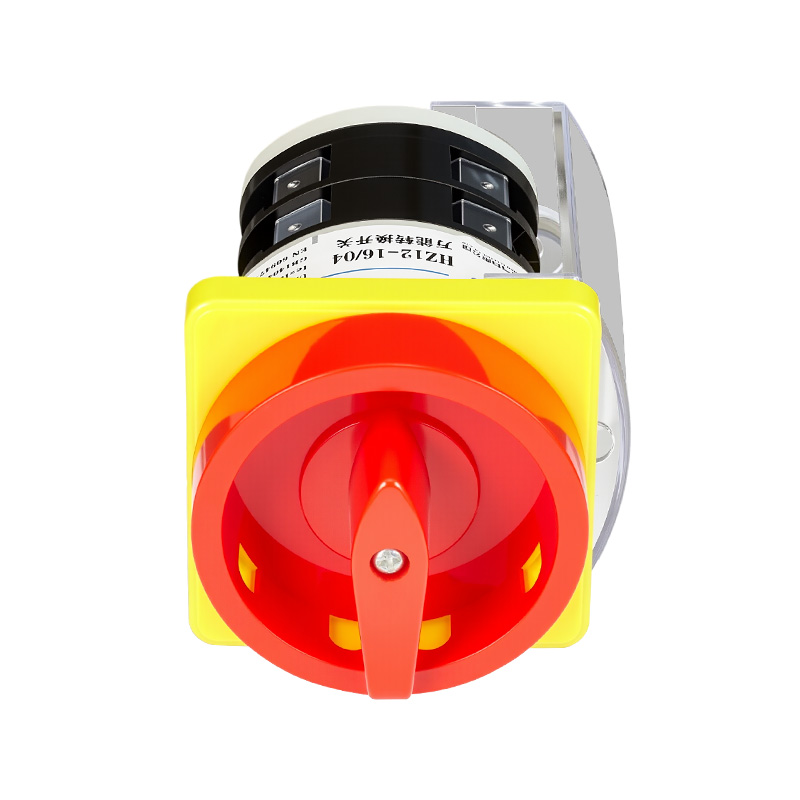

Выключатель аварийной остановки: имеет желтую панель и красную ручку. Установленный на видном месте на панели управления оборудованием, он позволяет быстро отключать питание в аварийных ситуациях.
Общая безопасность распределения электроэнергии: служит в качестве ручного управления и предохранительного выключателя блокировки для цепей критической нагрузки в распределительных коробках и шкафах управления, где требуются четкие правила управления безопасностью.
