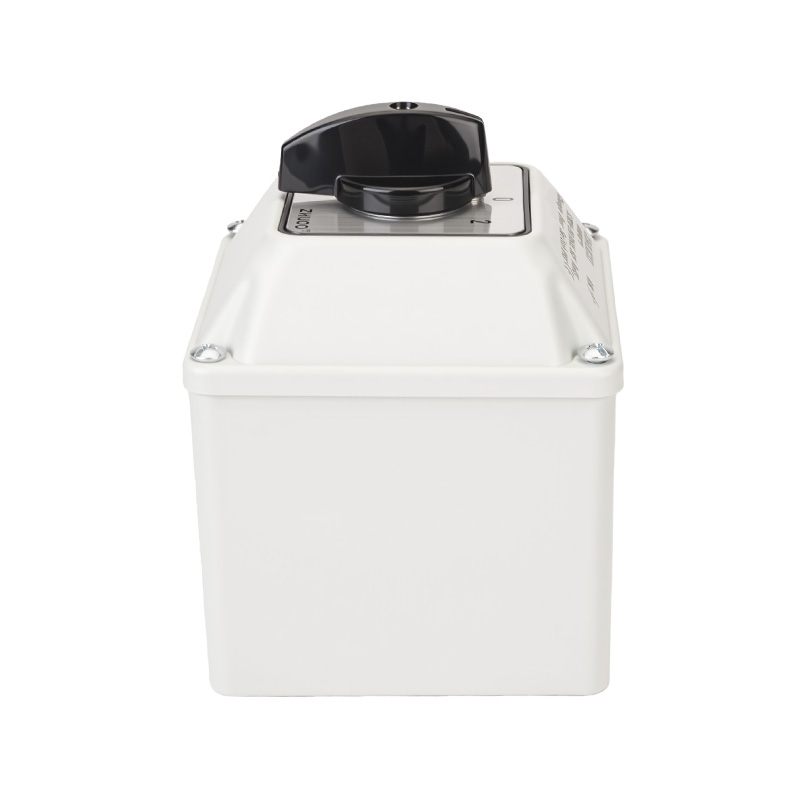

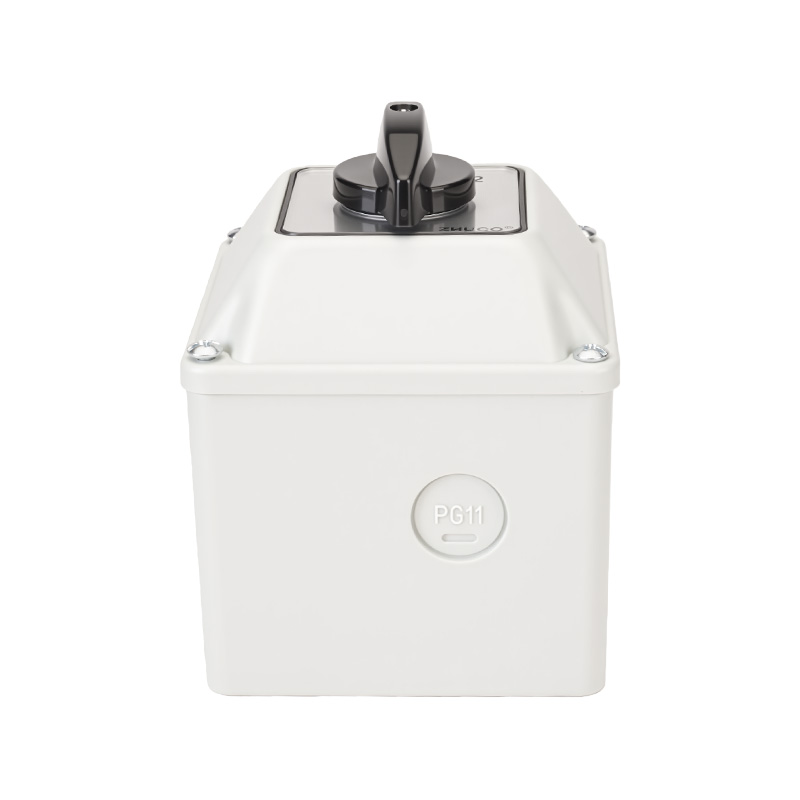

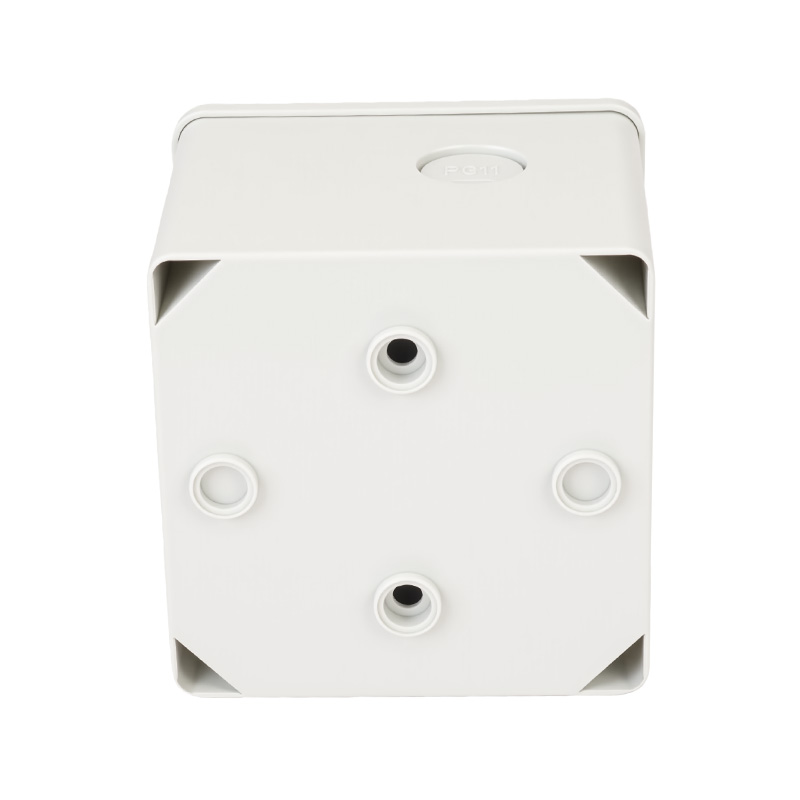

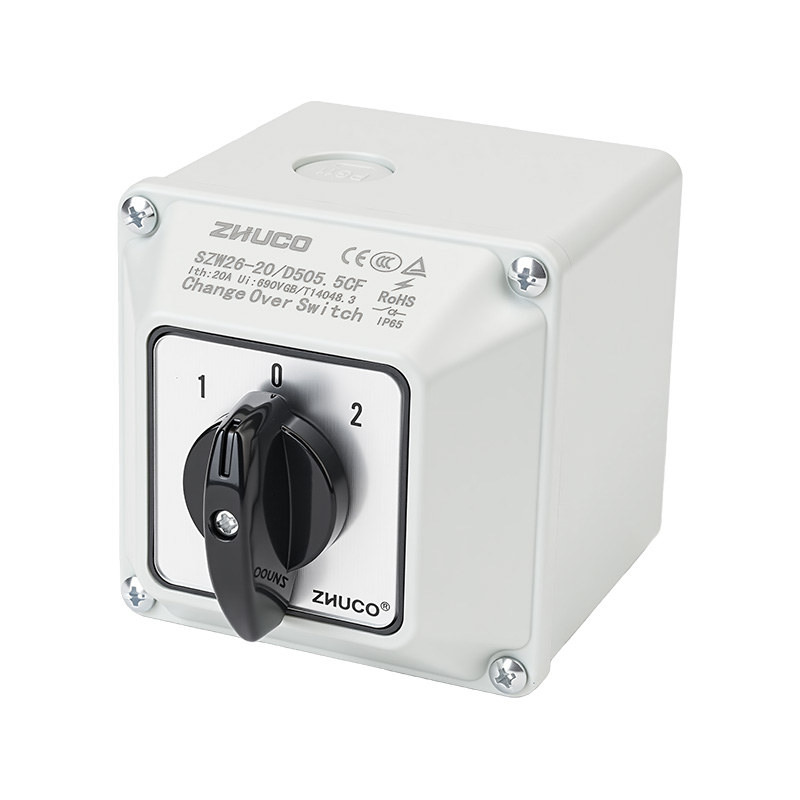

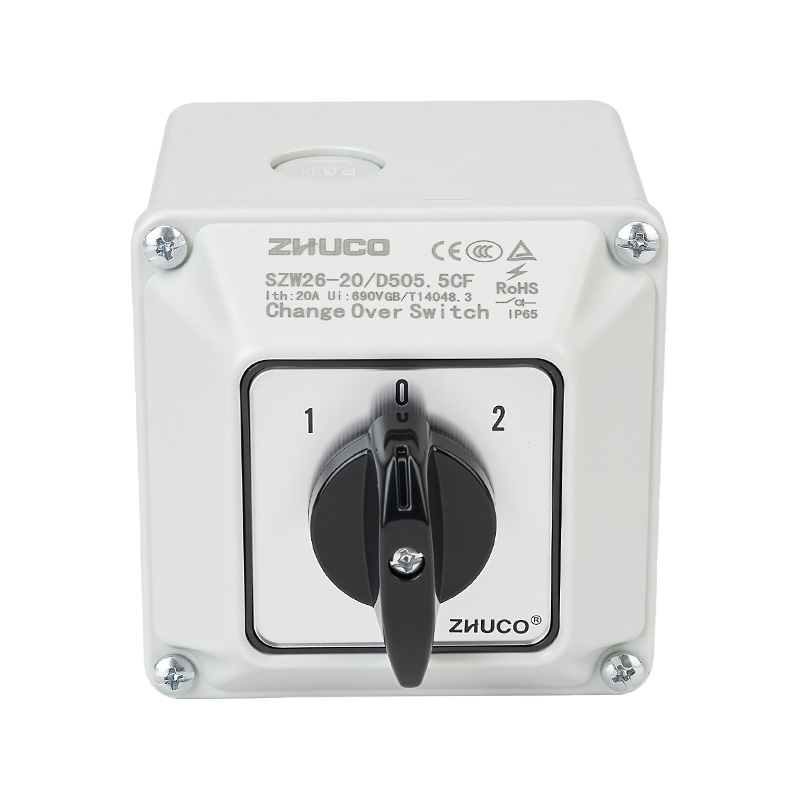

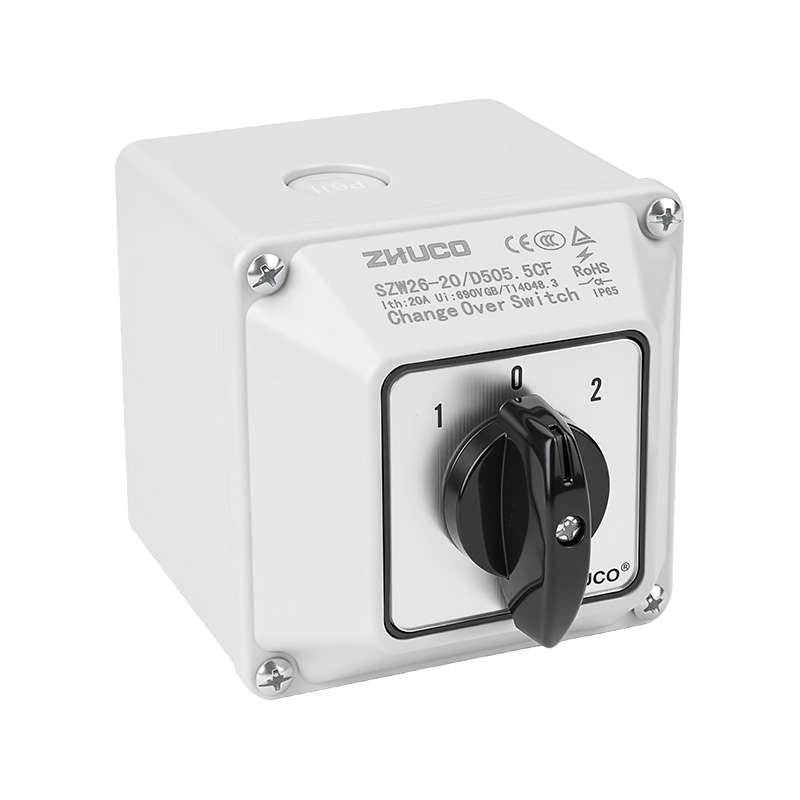

SZW26-20/D505.5CF представляет собой трехпозиционный (1-0-2) поворотный переключатель с высоким уровнем защиты IP65 и уникальной пятисекционной (пятислойной) контактной структурой в основе. Такая структура позволяет одновременно и точно переключать пять независимых цепей с помощью одной ручки, обеспечивая централизованный выбор и безопасную изоляцию двух сложных рабочих состояний. Переключатель имеет номинальный ток 20 А и подходит для цепей переменного тока 440 В/50-60 Гц, с напряжением изоляции до 690 В.

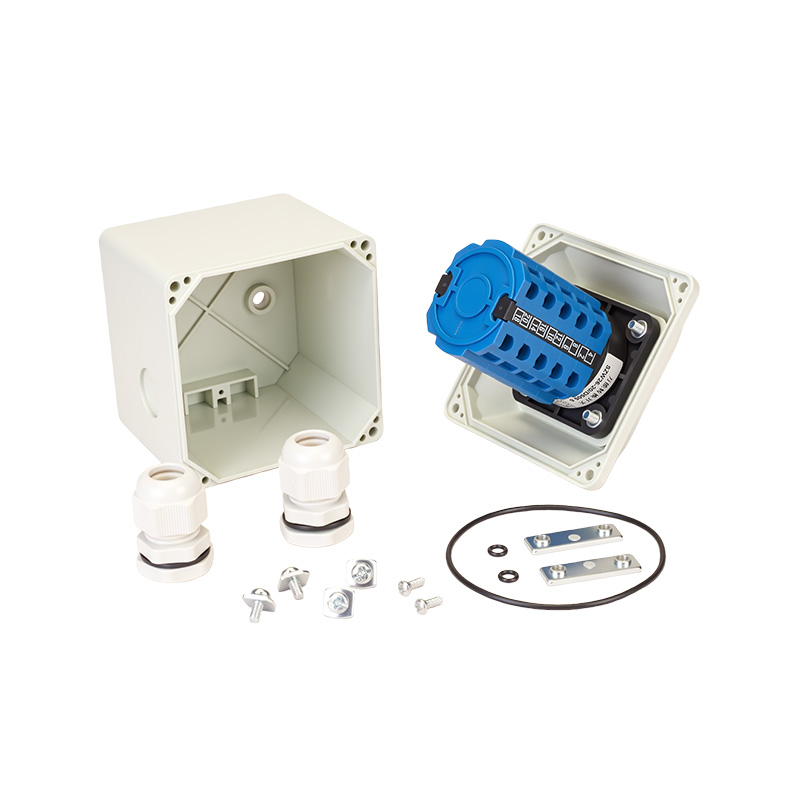

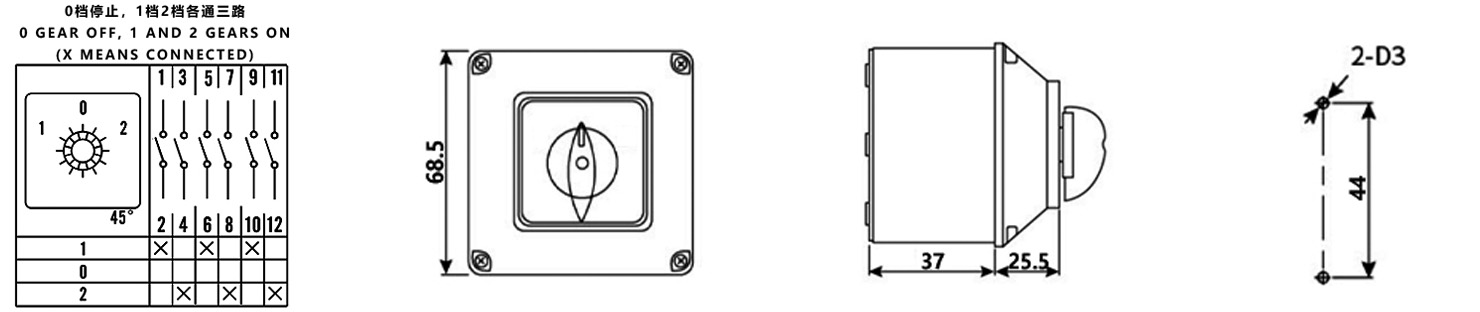

В положении «1» переключатель подключает первую группу из пяти контактов (1-2, 5-6, 9-10, 13-14, 17-18); в положении «2» он подключает вторую группу из пяти контактов (3-4, 7-8, 11-12, 15-16, 19-20); среднее положение «0» обеспечивает полное отключение всех контактов, обеспечение важнейшей точки изоляции безопасности. Изделие имеет огнестойкую и устойчивую к высоким температурам оболочку с утолщенными медными проводниками и контактами из серебряного сплава внутри, что обеспечивает длительную надежную проводимость при токе 20 А. Его герметичный защитный корпус со степенью защиты IP65 выдерживает полное погружение и распыление воды под низким давлением с любого направления. Механический срок службы составляет не менее 100 000 циклов, а электрический срок службы — не менее 30 000 циклов.
Основные технические параметры
Электрические характеристики: Номинальный рабочий ток 20 А; Номинальное рабочее напряжение переменного тока 440 В (50/60 Гц); Номинальное напряжение изоляции 690 В.
Конфигурация контактов: пятисекционная (слоистая) структура, всего 20 клемм. Одновременно можно переключать пять независимых двухтактных цепей.
Степень защиты: IP65 (пыленепроницаемость, устойчивость к струям воды).
Технические характеристики проводки: клеммные винты М3, подходящие для поперечного сечения провода 1,0 – 2,5 мм², момент затяжки 0,6 Н·м.
Показатели срока службы: механический срок службы ≥ 100 000 циклов; электрический срок службы ≥ 30 000 циклов (при номинальной нагрузке). Условия эксплуатации: от -25°C до 40°C, высота ≤2000 м, промышленные и наружные условия.
Сценарии применения: Этот переключатель предназначен для сложных систем, требующих централизованного и надежного ручного переключения нескольких (до пяти) низковольтных сигналов управления, источников питания датчиков или индикаторных цепей в суровых условиях, таких как влажность, пыль или наружные условия.
Многофункциональное интегрированное управление сложным оборудованием: подходит для панелей управления на небольших автоматизированных производственных линиях, испытательных стендах и экспериментальных устройствах. Один переключатель позволяет переключаться между «Режимом A/Стоп/Режимом B» и одновременно изменять до пяти связанных логик управления, индикаторов состояния, вспомогательных источников питания или путей прохождения сигналов, что значительно упрощает компоновку и эксплуатацию панели.
Системы приборов и сигналов на открытом воздухе/в суровых условиях: служит многофункциональным селекторным переключателем для наружных метеостанций, оборудования для мониторинга окружающей среды и панелей морских навигационных приборов. Защита IP65, используемая для переключения между различными источниками сигналов датчиков, параметрами отображения или интерфейсами связи, обеспечивает стабильную работу в условиях дождя, высокой влажности и соляных брызг.
Безопасность и выбор режима работы промышленных шкафов управления: в отраслях с требованиями к очистке, таких как пищевая промышленность и фармацевтика, эти шкафы используются для управления оборудованием и позволяют выбирать несколько состояний, таких как «автоматический/изоляция/очистка» или «дистанционный/стоп/локальный», одновременно управляя несколькими сигналами, такими как главные команды, блокировки и сигналы тревоги.
