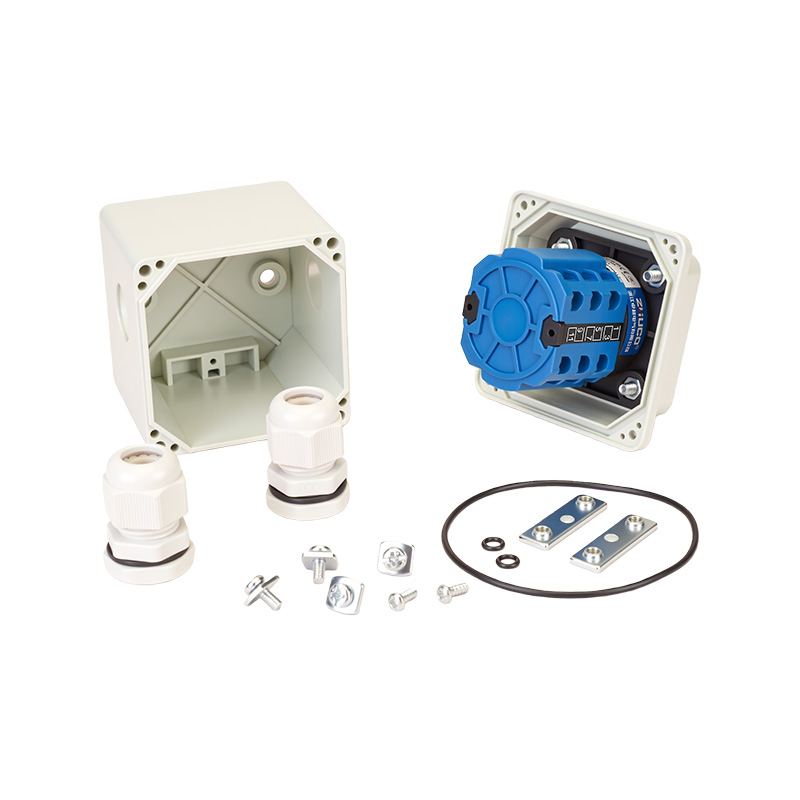

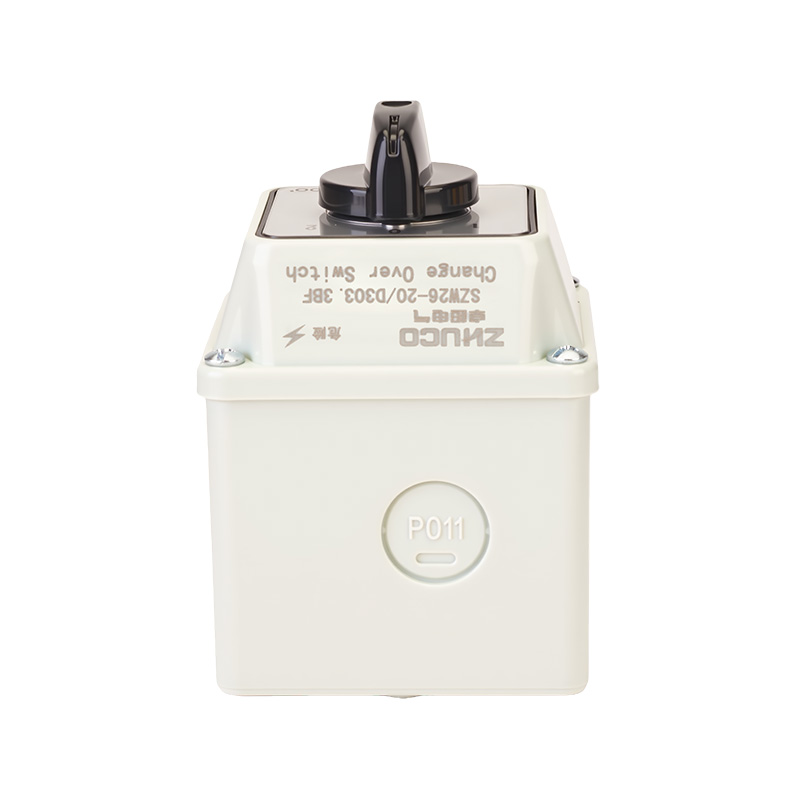

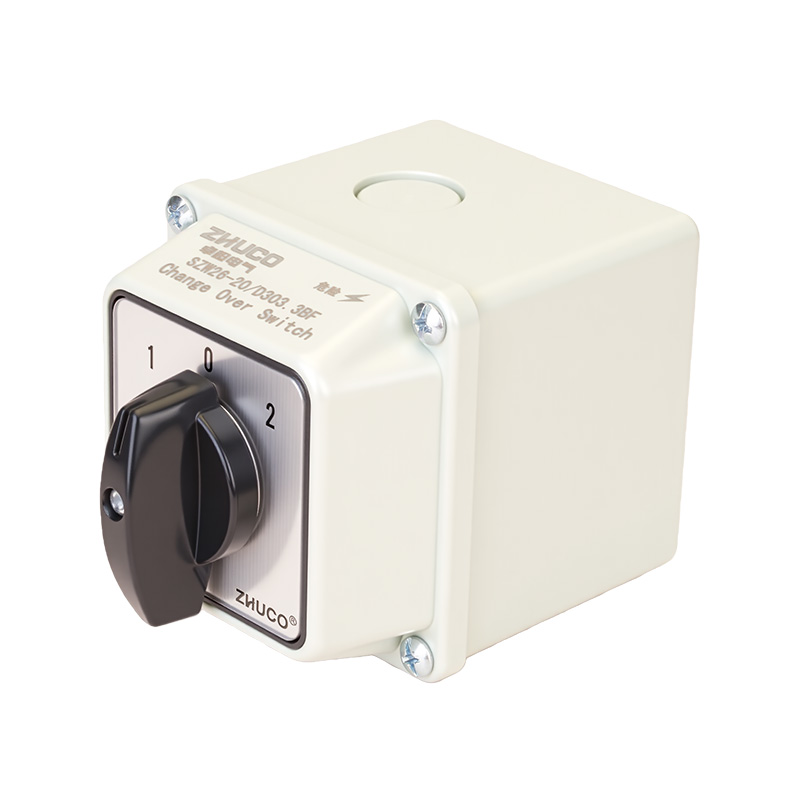

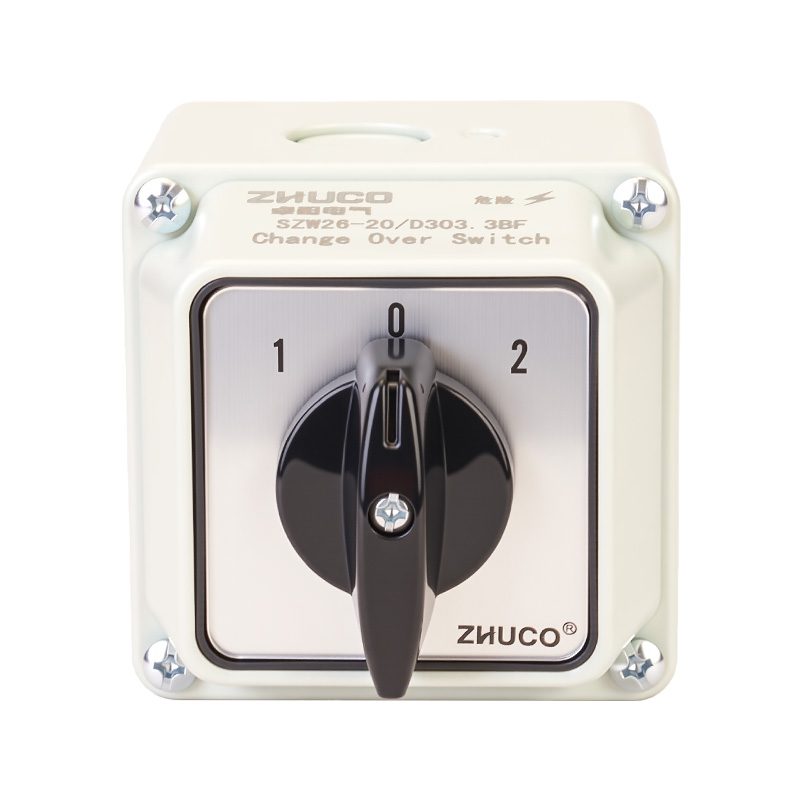

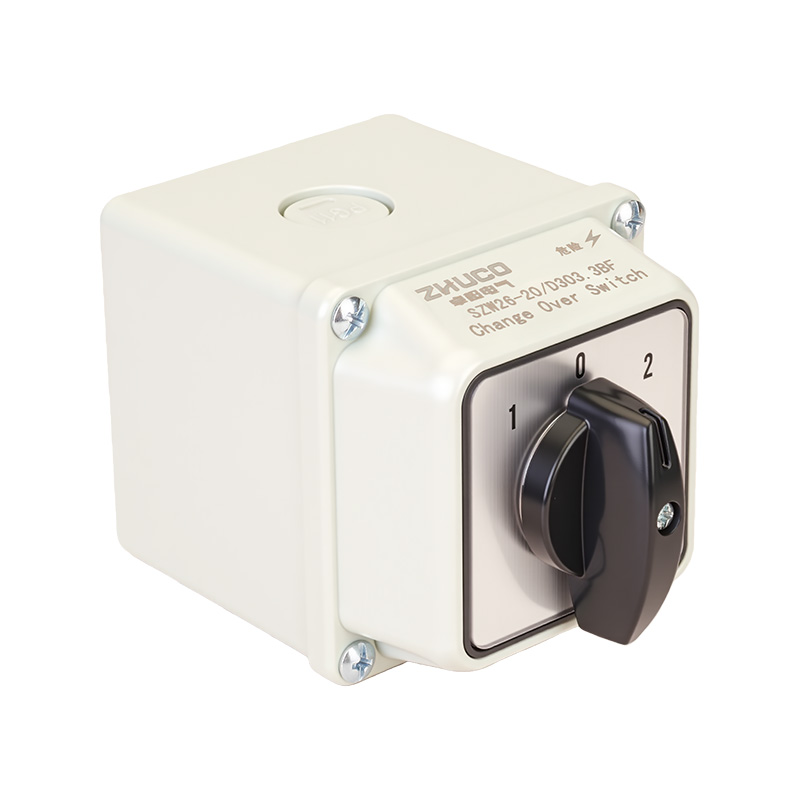

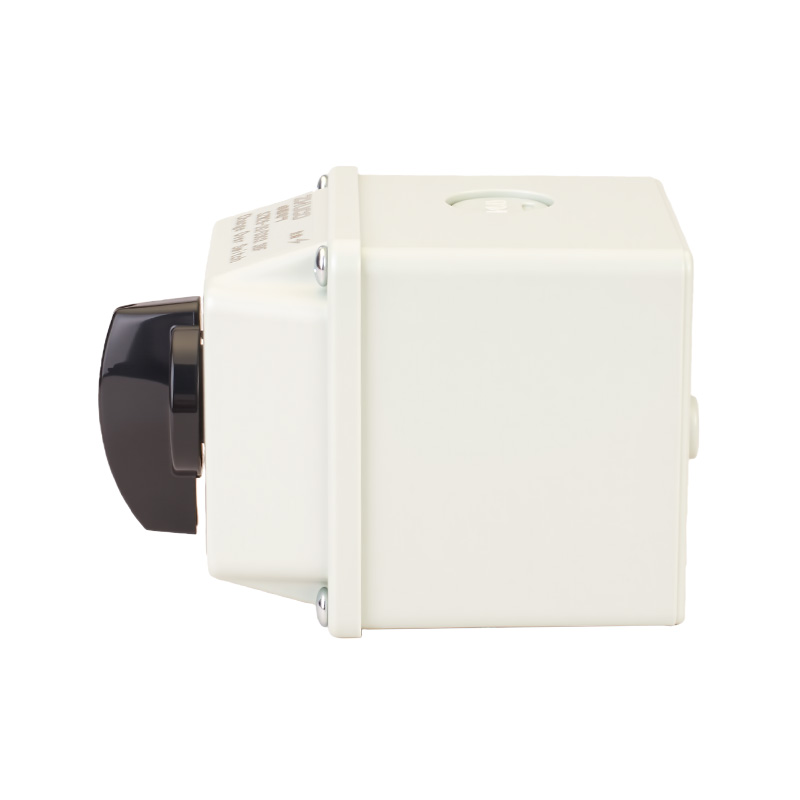

SZW26-20/D303.3BF — это трехпозиционный (1-0-2) поворотный переключатель с номинальным током 20 А и высоким уровнем защиты IP65. Его основной особенностью является возможность одновременного переключения трех независимых цепей с помощью одной ручки, что позволяет осуществлять общий выбор и переключение трех рабочих состояний. Среднее положение «0» обеспечивает безопасную изоляцию. Данный переключатель подходит для цепей переменного тока 440 В/50-60 Гц с напряжением изоляции до 690 В. Внутри используются утолщенные медные компоненты и контакты из серебряного сплава, что обеспечивает высокую надежность и длительный срок службы при напряжении 20 А. Герметичный защитный корпус эффективно предотвращает проникновение пыли и разбрызгивание воды под низким давлением с любого направления, что делает его пригодным для использования в суровых условиях на открытом воздухе, во влажных или пыльных промышленных условиях. Внутренние клеммные винты М3 совместимы с проводами 1,0-2,5 мм². Механический срок службы составляет не менее 100 000 циклов, а электрический срок службы — не менее 30 000 циклов.
Основные технические параметры
Электрические характеристики: Номинальный рабочий ток 20 А; Номинальное рабочее напряжение переменного тока 440 В (50/60 Гц); Номинальное напряжение изоляции 690 В.

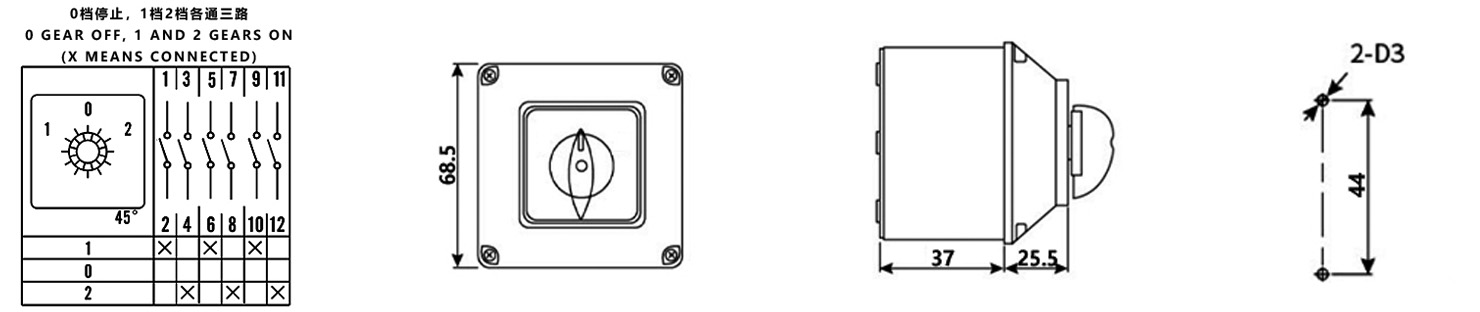

Конфигурация контактов: трехсекционная (слоистая) структура с 12 клеммами. Положение «1» соединяет контакты 1-2, 5-6 и 9-10; Положение «0» (среднее положение) полностью разъединяет все контакты; Положение «2» соединяет контакты 3-4, 7-8 и 11-12.
Степень защиты: IP65 (пыленепроницаемый, водонепроницаемый).
Механический и электрический срок службы: механический срок службы ≥ 100 000 циклов; электрический срок службы ≥ 30 000 циклов (при номинальной нагрузке, рабочая частота ≤ 120 циклов/час).
Условия эксплуатации: Подходит для общепромышленных сред с температурой от -25°C до 40°C и высотой ≤ 2000 м.
Сценарии применения
Этот переключатель специально разработан для промышленного оборудования, требующего централизованного и надежного ручного переключения нескольких взаимосвязанных цепей в суровых условиях. Это ключевой компонент для достижения сложной логики управления и безопасной эксплуатации.
Управление оборудованием для работы на открытом воздухе/в суровых условиях: служит главным выключателем для панелей управления наружными водяными насосами/вентиляторами, мобильной строительной техникой, судовым палубным оборудованием и влажными зонами пищевых и фармацевтических мастерских. Защита IP65 обеспечивает надежную работу в условиях дождя, брызг, высокой влажности или запыленности и используется для переключения между режимами «основная система/остановка/режим ожидания» или «автоматический/изолированный/ручной».
Интегрированное управление трехфазным двигателем: используется для ручного управления «высокой скоростью/остановкой/низкой скоростью» двухскоростных трехфазных асинхронных двигателей или для управления переключением режимов «вперед/остановка/назад» двигателей со вспомогательными цепями, такими как независимые вентиляторы охлаждения, что обеспечивает работу многоконтурной связи.
Системы промышленной автоматизации: на производственных линиях, испытательных стендах или сложном оборудовании он служит интегрированным интерфейсом ручного управления для выбора нескольких состояний, таких как «процесс A/остановка/процесс B» или «удаленный/изолированный/локальный», что позволяет одновременно переключать основное питание, сигналы управления и индикаторные цепи.
