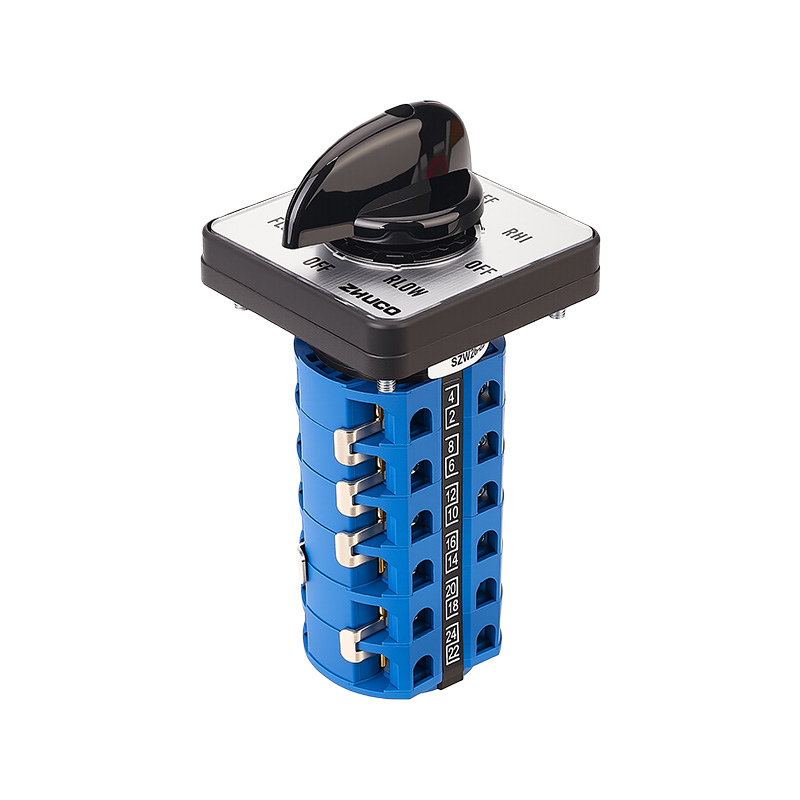

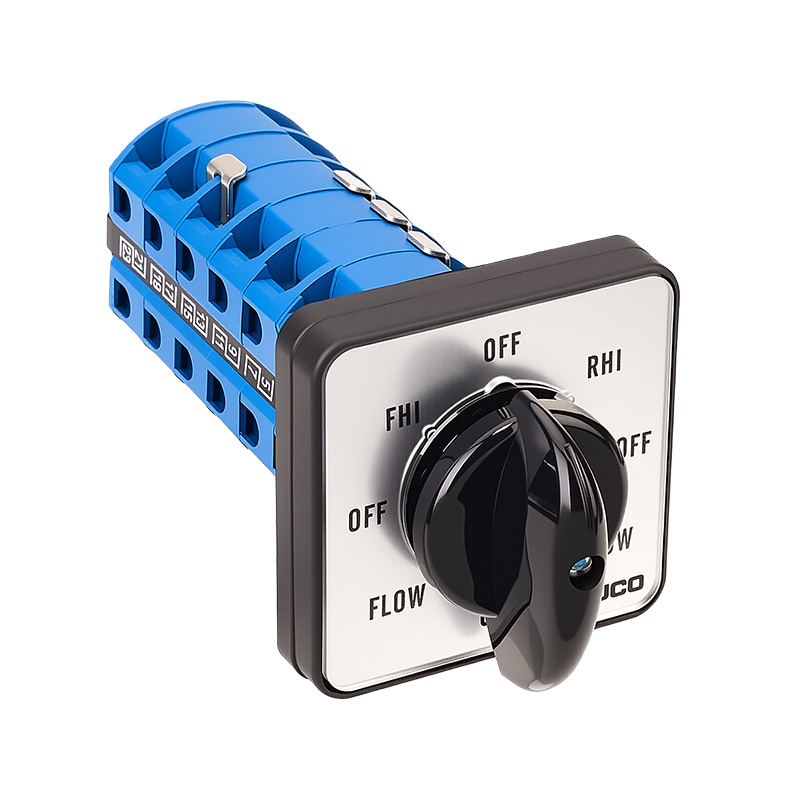

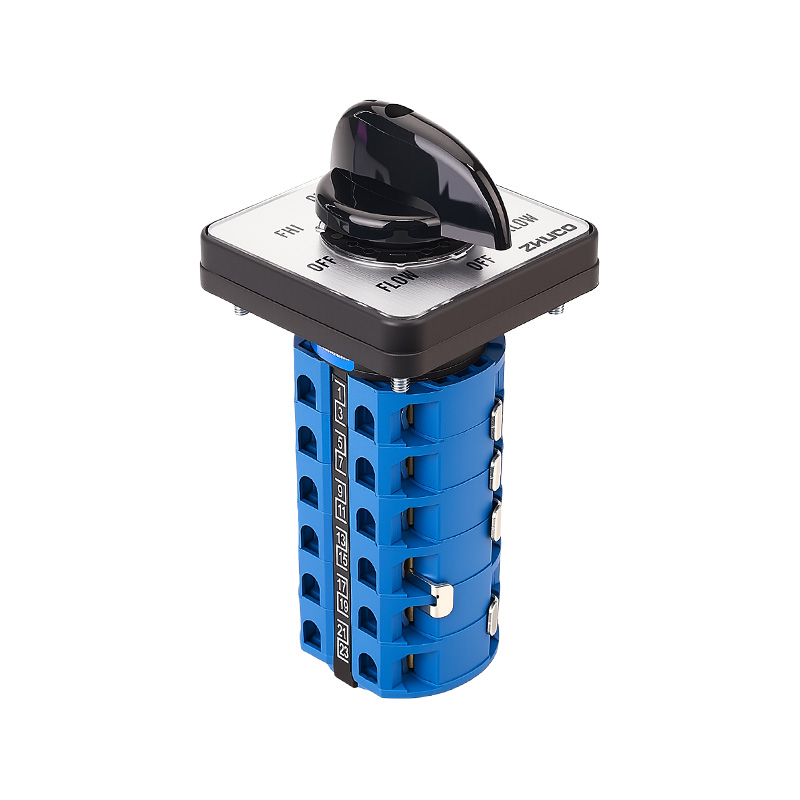

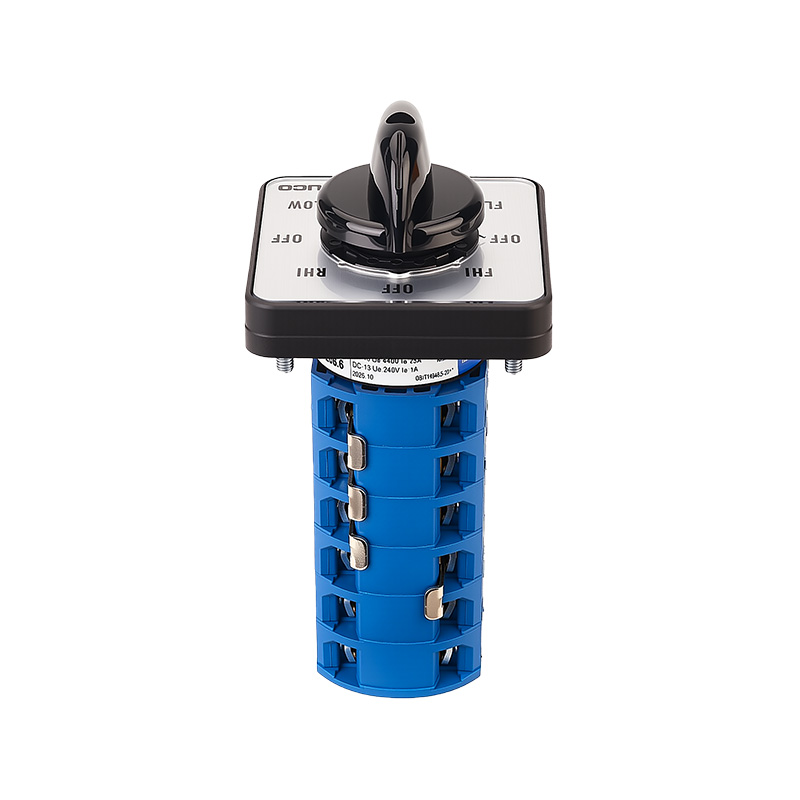

SZW26-25/7206.6 Поворотный переключатель (специальный для фрезерного станка)
1. Обзор продукта
Данное изделие представляет собой многофункциональный поворотный переключатель с восемью положениями и шестью секциями (слоями), специально разработанный для управления функциями прямого/обратного вращения, высокой/низкой скорости и остановки трехфазных асинхронных двигателей в сложных условиях эксплуатации. Его многочисленные контактные наборы работают вместе, обеспечивая сложное переключение обмоток двигателя, что делает его ключевым компонентом традиционных систем электрического управления станками.
2. Характеристики установки

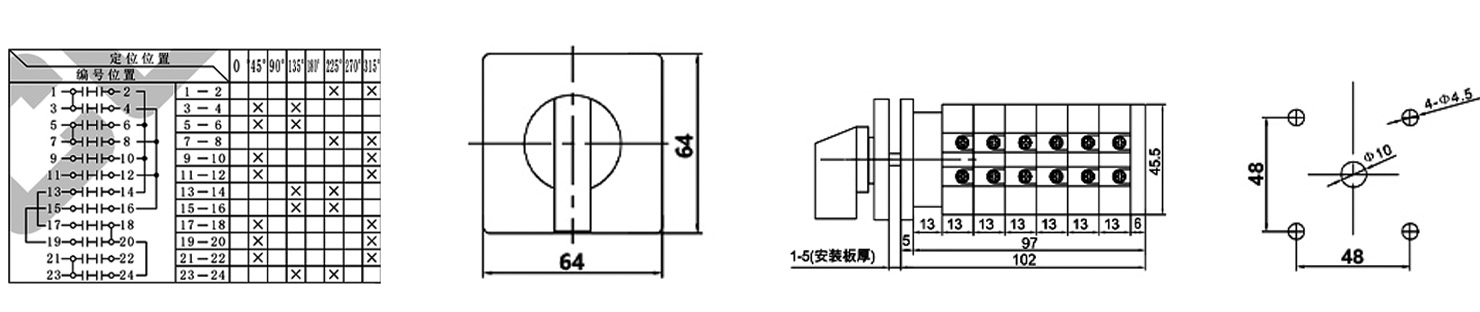

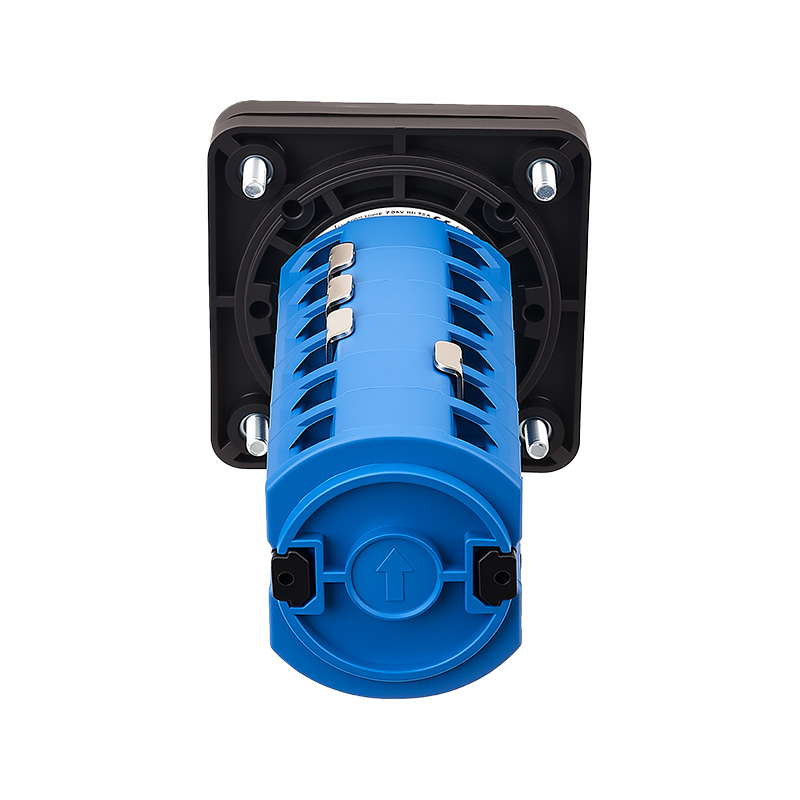

Используется метод монтажа панелей, обеспечивающий устойчивость конструкции. Конкретные положения монтажных отверстий и размеры проемов панели должны основываться на чертежах изделия.
3. Электрические параметры
Номинальное напряжение: переменный ток 440 В (50/60 Гц); постоянный ток 240 В
Номинальный ток: 25А
Контактная структура: шесть независимых контактных слоев, каждый из которых содержит пару контактов (нормально открытая/нормально закрытая конфигурация зависит от конкретной логики положения). Вращая ручку в разные положения, контакты в каждом слое приводятся в действие для синхронной работы в соответствии с заданной логикой (соответствующей конкретной схеме электропроводки модели 7206.6), достигая переключения обмоток двигателя из состояний «прямая высокая скорость», «прямая низкая скорость», «стоп», «обратная низкая скорость» в состояния «обратная высокая скорость».
4. Структура и материалы
Контакты: материал из серебряного сплава, способный выдерживать скачки тока, которые могут возникнуть при запуске и реверсе двигателя, с хорошей проводимостью и стойкостью к дуге.
Проводники: утолщенные медные детали, соответствующие номинальному току 25 А и требованиям к частому переключению тока.
Изоляция и механизм: Изготовлены из огнестойкого и термостойкого конструкционного пластика. Внутренний механизм представляет собой кулачково-ползунный механизм с четкими положениями и надежной работой, обеспечивающий синхронное и точное переключение нескольких сигналов.
Маркировка панели: стандартная маркировка предназначена для функций фрезерного станка (прямая/обратная, высокая/низкая скорость), настраиваемая по мере необходимости.
5. Условия эксплуатации
Температура окружающей среды: от -25°C до 40°C (средняя температура в течение 24 часов ≤ 35°C)
Высота: ≤ 2000 метров
Относительная влажность: ≤ 50% при 40°C; до 90% при 20°C. Требуется защита от возможного образования конденсата. 6. Механический и электрический срок службы
Механический срок службы: ≥ 100 000 циклов
Срок службы электрооборудования: ≥ 30 000 циклов (при номинальной нагрузке)
Рабочая частота: Рекомендуемая ≤ 120 циклов/час
7. Типичные сценарии применения
Этот переключатель предназначен для цепей управления двигателем, требующих многоскоростной и реверсивной работы, и является надежным выбором для прямого ручного управления как в традиционном, так и в модернизированном оборудовании.
Основное применение: используется в качестве главного переключателя управления для станков, таких как универсальные фрезерные станки, радиально-сверлильные станки и расточные станки, напрямую управляя прямым вращением, обратным вращением, высокой скоростью, низкой скоростью и остановкой двигателя шпинделя.
Другое оборудование: используется в шкафах управления оборудованием, требующим аналогичных сложных функций переключения, таким как смесители, подъемные платформы и большие вентиляторы, для ручного выбора режимов работы.
Системная интеграция: может использоваться в качестве резервного блока ручного управления для систем управления ПЛК или в качестве основного переключателя управления в оборудовании с низким уровнем автоматизации.
