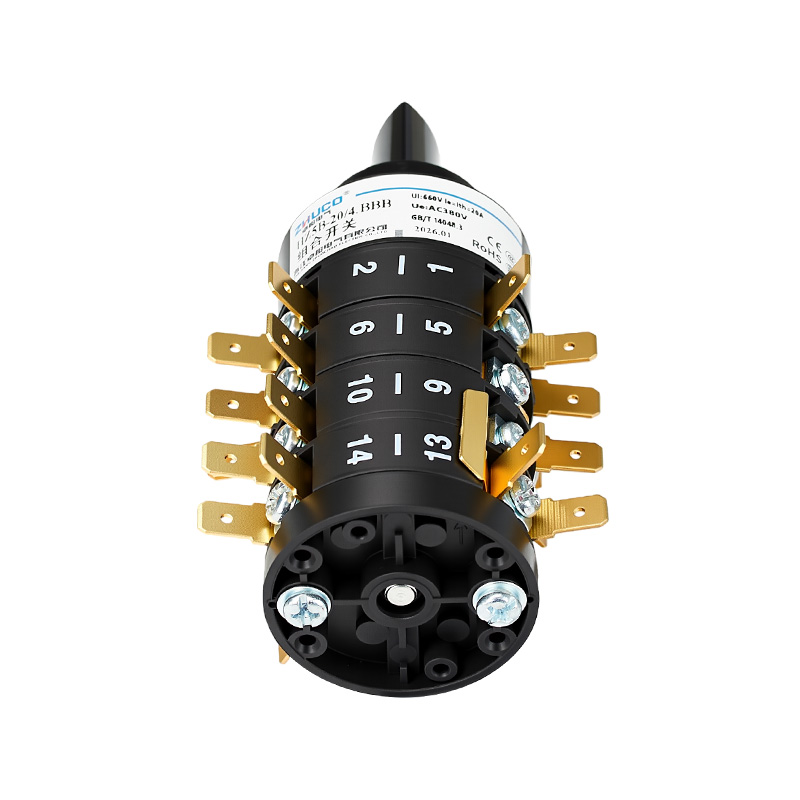

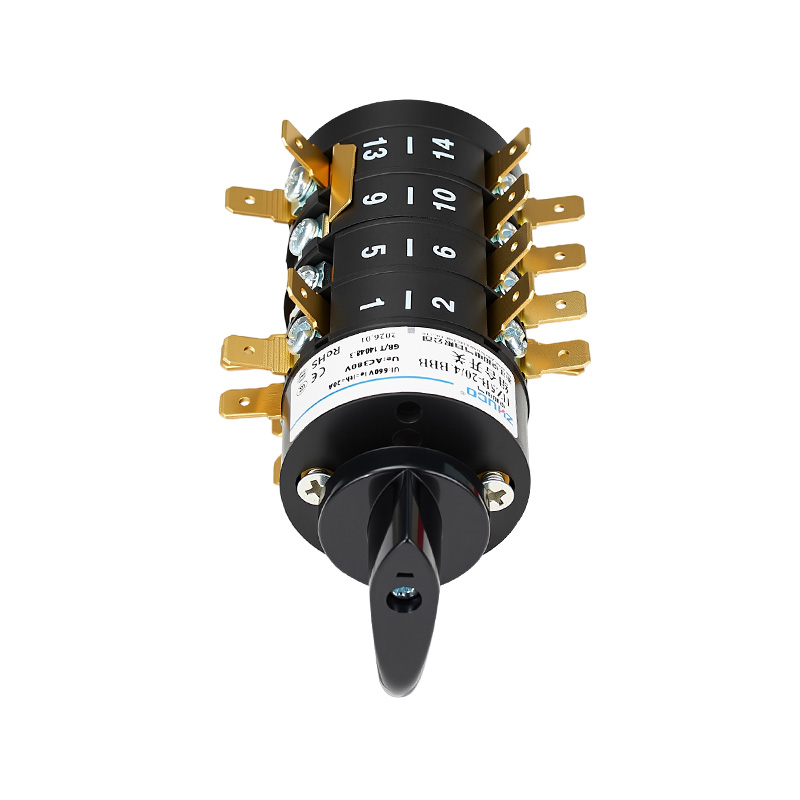

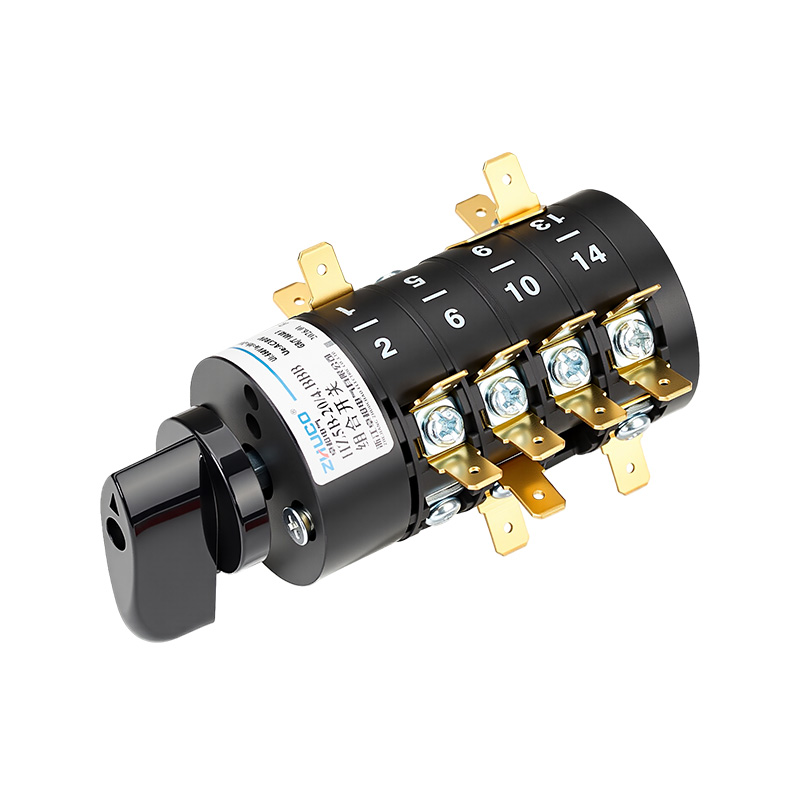

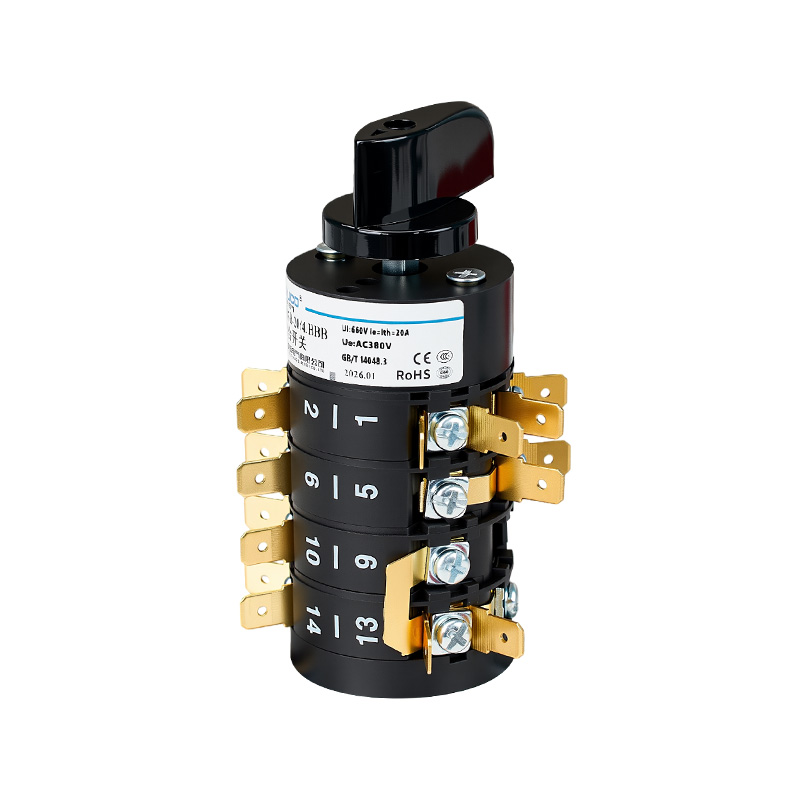

HZ5B-20/4.BBB представляет собой семипозиционный (0-1-2-3-4-5-6) четырехсекционный поворотный позиционирующий комбинированный переключатель с номинальным током 20 А. Разработанный специально для многопозиционных регулировочных приложений, таких как сварочные аппараты, его основной особенностью является сочетание четырехсекционной структуры контактного слоя и семи четко определенных механических положений, что обеспечивает сложную многоканальную синхронную логику переключения. В стандартную комплектацию входят соединительные медные язычки со вставками, что значительно упрощает процесс подключения нескольких проводов к одной клемме в сварочных аппаратах и значительно повышает эффективность электропроводки. Корпус изготовлен из огнестойкого и термостойкого материала, а внутренние компоненты представляют собой утолщенные медные проводники и контакты из серебряного сплава, обеспечивающие длительную эксплуатационную стабильность и долговечность.
1. Основные технические параметры
Номинальный рабочий ток: 20 А
Номинальное рабочее напряжение: переменный ток 380 В, 50 Гц/60 Гц
Обычный ток нагрева свободного воздуха (Ith): 20А

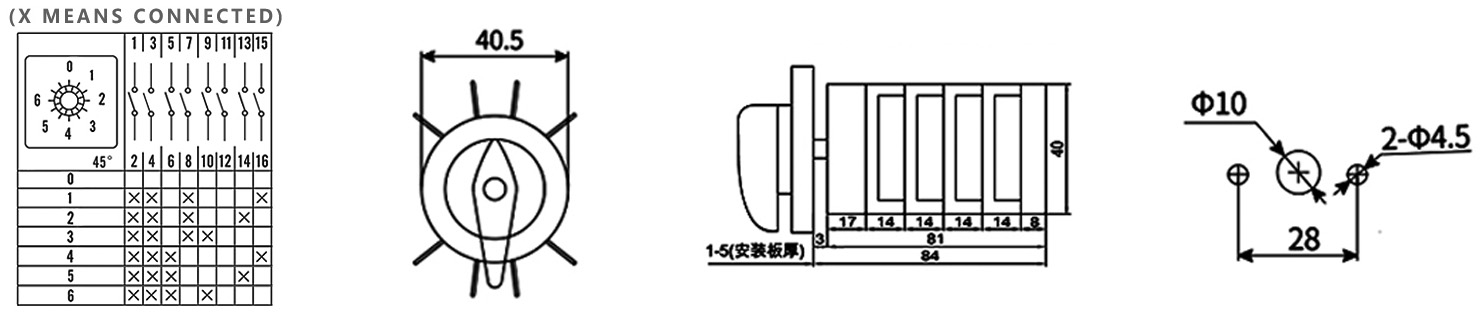

Конфигурация контактов и логика положения (согласно схеме электропроводки, «X» означает ВКЛ):
Контактная структура: Четыре секции (четыре слоя), всего 16 проводов (16).
Позиции “1” - “6”: Каждая позиция соединяет определенную комбинацию контактов в соответствии со встроенной программой кулачка. (Подробности см. в прилагаемой схеме электропроводки):
Механический и электрический срок службы:
Механический срок службы: ≥ 100 000 циклов (рабочая частота ≤ 120 циклов/час)
Срок службы электрооборудования: ≥ 30 000 циклов (рабочая частота ≤ 120 циклов/час) в категориях использования AC-23A (резистивная нагрузка) и AC-3 (нагрузка двигателя)
Проводка, конструкция и установка (на основе изображений):

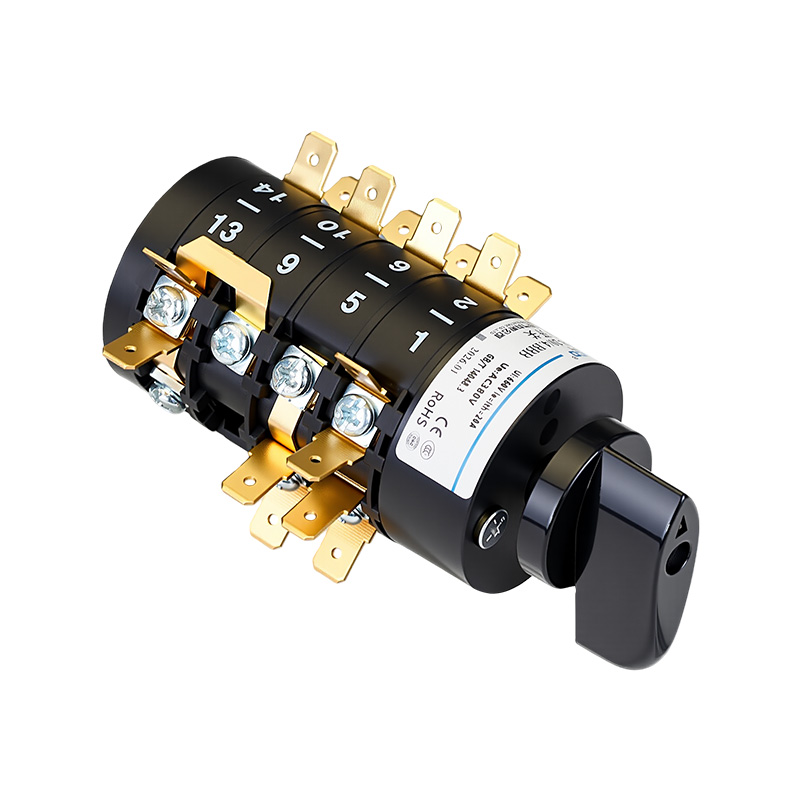

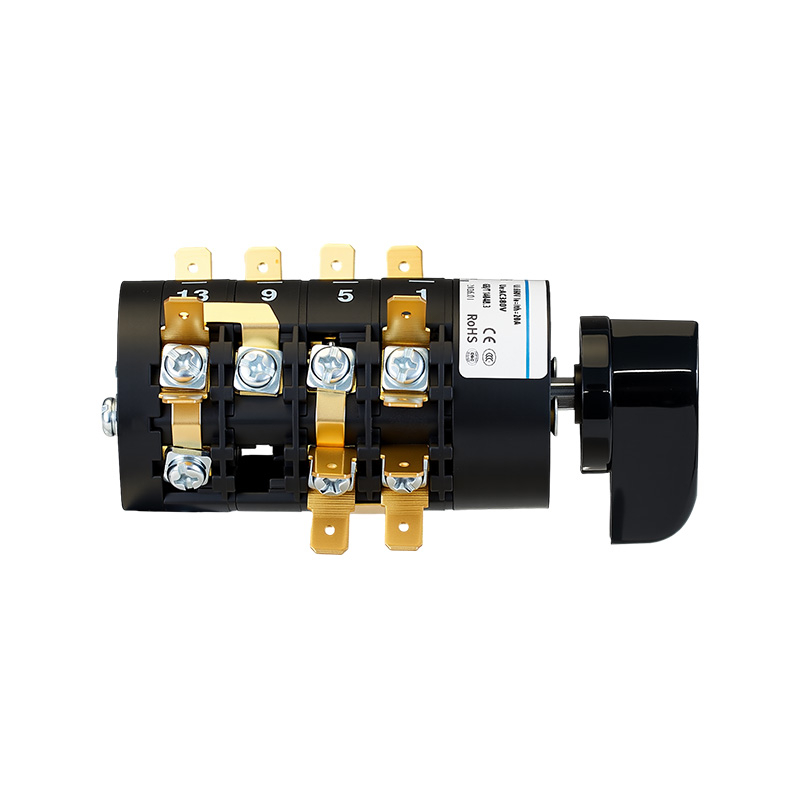

Удобная конструкция электропроводки: стандартная конфигурация включает медные контактные пластины со вставками, поддерживающие предварительное соединение нескольких проводов, что делает ее идеальным решением для электросварочных машин и другого оборудования.
Технические характеристики проводки: клеммные винты М4, рекомендуемая площадь поперечного сечения провода 1,0 – 1,5 мм², рекомендуемый момент затяжки 1,2 Н·м.
2. Сценарии применения
Этот переключатель с возможностью точной настройки в семи положениях и удобной конструкцией проводки в основном используется в промышленном оборудовании, требующем многоуровневых повторяемых настроек параметров.
Основные области применения: управление сварочным аппаратом
Многоуровневая регулировка тока/режима: служит основным переключателем регулировки для ручных дуговых сварочных аппаратов, сварочных аппаратов TIG и небольших контактных сварочных аппаратов. Шесть рабочих положений (1–6) точно соответствуют различным выходным токам сварки или характеристикам сварки (таким как тяговое и дуговое напряжение), охватывая процессы сварки от легких до тяжелых. Положение «0» обеспечивает четкую настройку выключения питания.
Преимущества: Возможность многоконтактной комбинации адаптируется к переключению ответвлений трансформатора сварочного аппарата или выбору сигнала электронной платы управления; конструкция медной полосы со вставками идеально решает проблемы сложных внутренних жгутов управления и многочисленных точек подключения в сварочных аппаратах.
Выбор параметров общепромышленного оборудования
Управление многоскоростным двигателем: обеспечивает шесть предустановленных сигналов выбора скорости для небольших преобразователей частоты или контроллеров скорости постоянного тока.
Регулировка мощности отопительного оборудования: служит шестиуровневым переключателем регулировки мощности для такого оборудования, как духовки и нагревательные плиты.
Выбор функции испытательного оборудования: используется в оборудовании для переключения между различными тестовыми программами, диапазонами или источниками сигналов.
