HZ5B-10/M08.4 — это трехпозиционный четырехсекционный комбинированный переключатель позиционирования номинальным током 10 А, предназначенный для управления двухскоростными трехфазными асинхронными двигателями. Он обеспечивает переключение обмоток двигателя посредством определенной логической комбинации четырех слоев контактов, надежно выбирая между низкоскоростной и высокоскоростной работой. Среднее положение «0» обеспечивает четкую точку остановки и изоляции безопасности. В изделии используется механическое позиционирование с четкими положениями и точной обратной связью по рабочему усилию, что делает его идеальным выбором для экономичного и надежного двухскоростного ручного управления станками и различным оборудованием.
1. Основные технические параметры
Номинальный рабочий ток: 10 А
Номинальное рабочее напряжение: переменный ток 380 В, 50 Гц/60 Гц
Обычный ток нагрева (Ith): 10А
Конфигурация контактов и функциональная логика:

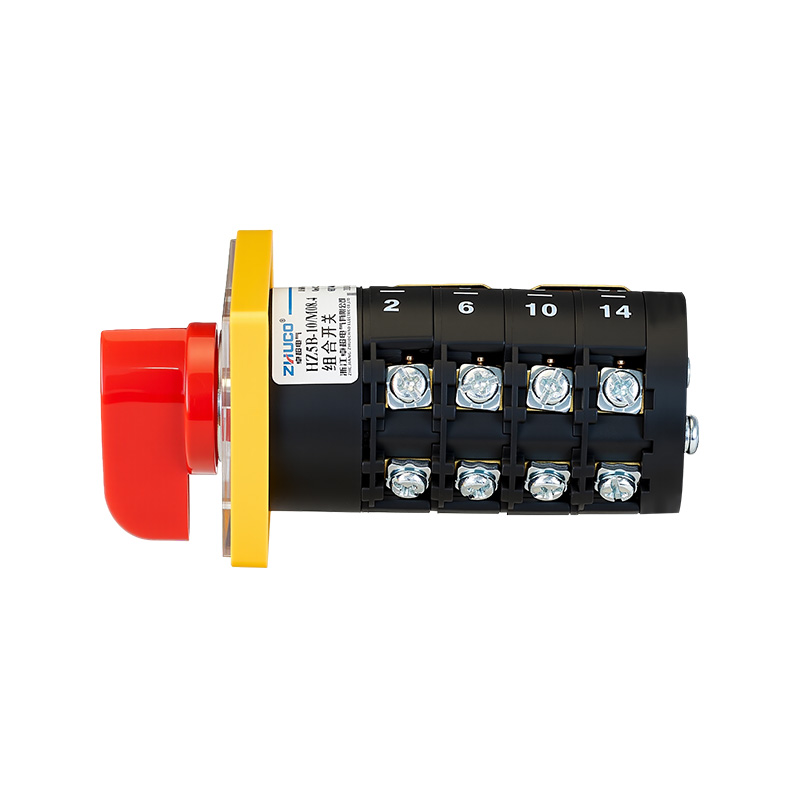

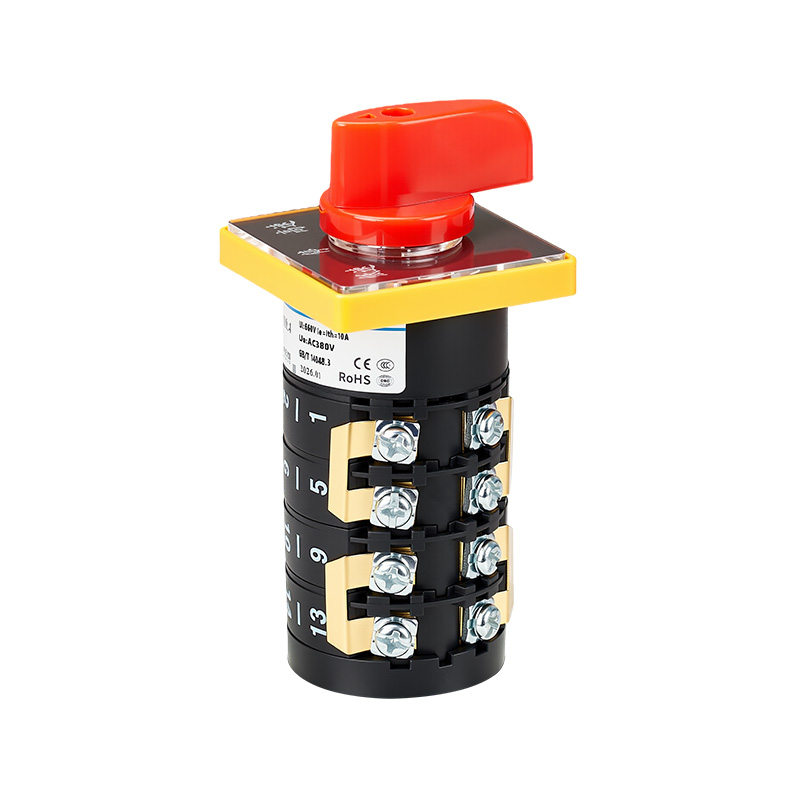

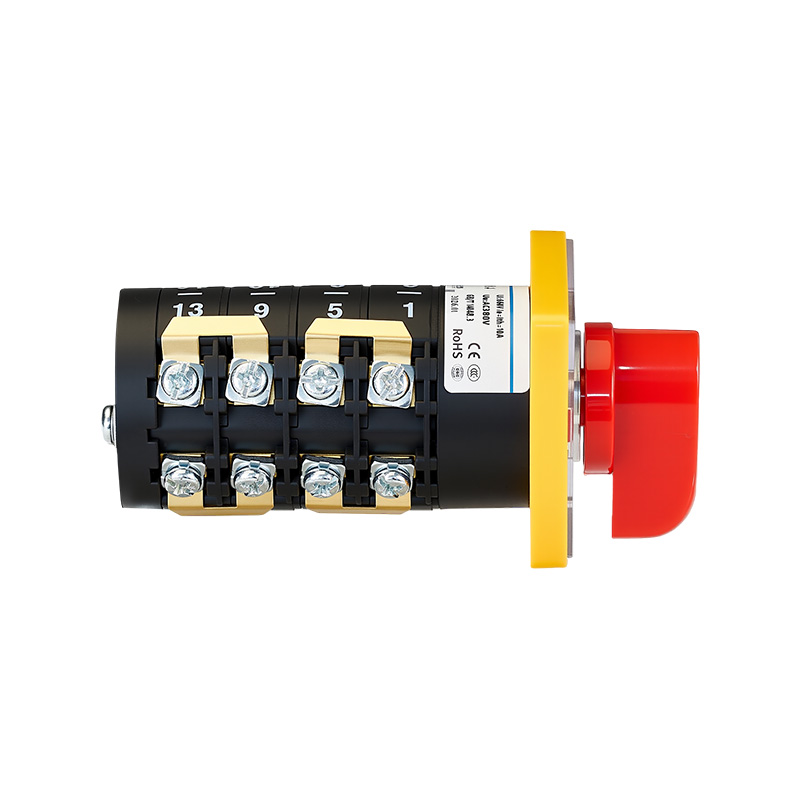

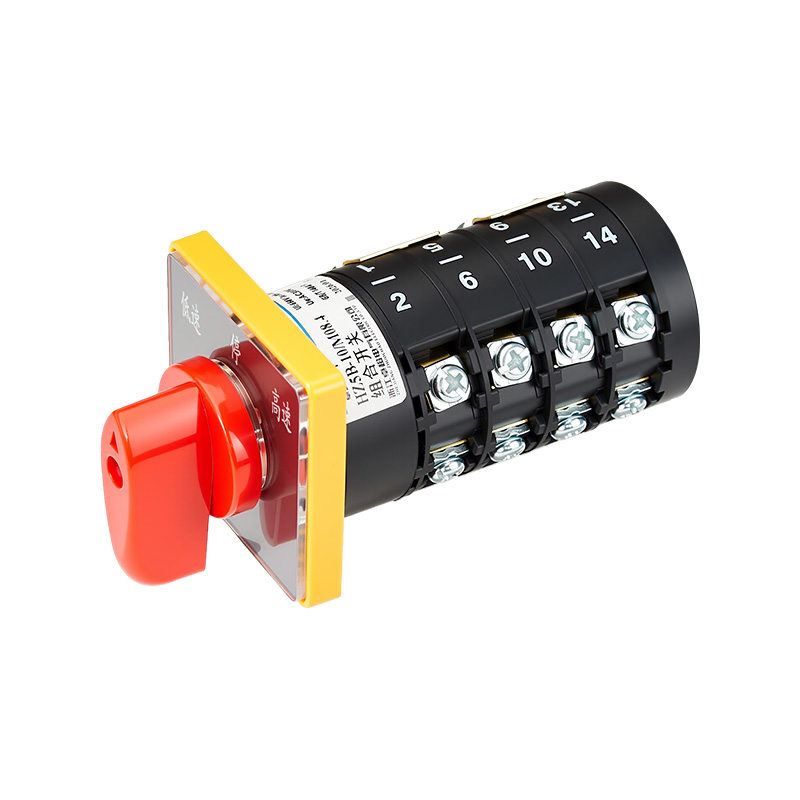

Контактная структура: четыре секции (четыре слоя) с 16 клеммами, обеспечивающими сложную синхронную логику переключения через внутренний кулачок.
Состояние снаряжения и контактов (как описано):

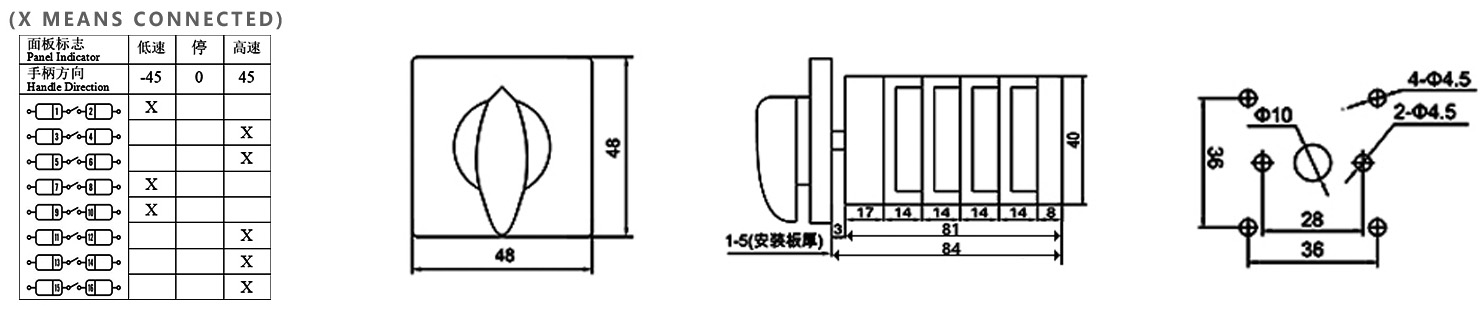

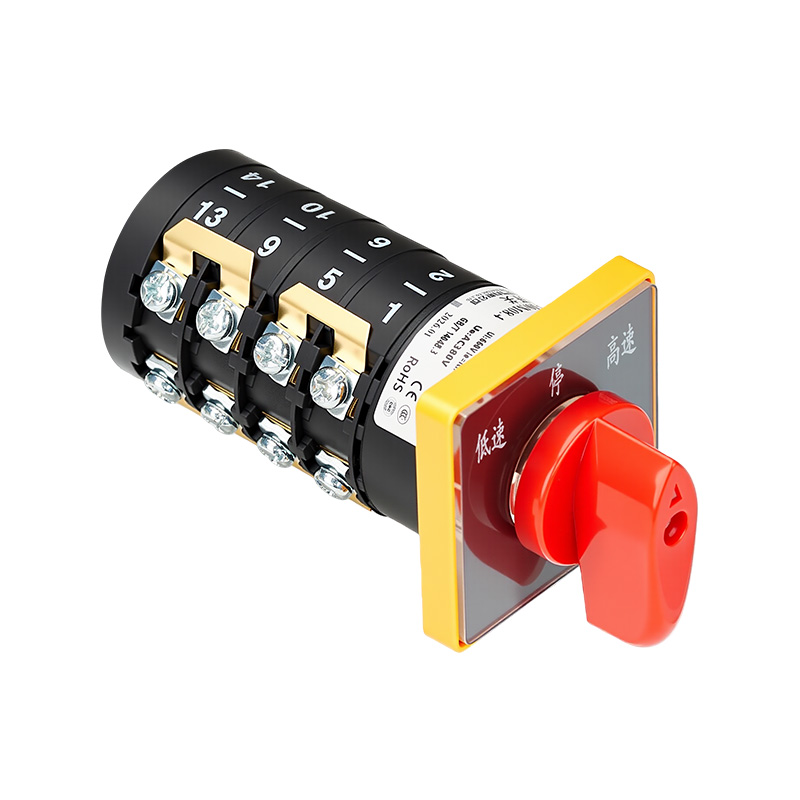

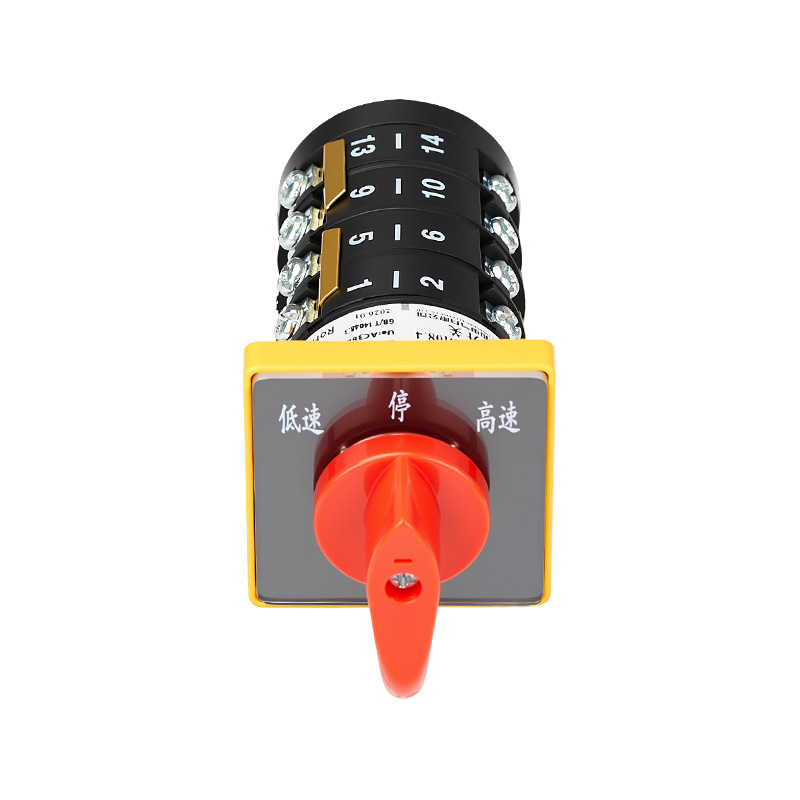

Положение «Низкая скорость (L)»: Контакты 1-2, 7-8, 9-10 замкнуты.
Положение "0" (Стоп/Нейтраль): Все контакты полностью разомкнуты, что обеспечивает безопасную электрическую изоляцию.
Положение «Высокая скорость (H)»: Контакты 3-4, 5-6, 11-12, 13-14, 15-16 замкнуты.
Особенности конструкции: Количество замкнутых контактных групп различается в положениях высокой и низкой скорости, что соответствует типичным требованиям к проводке двухскоростных двигателей (таким как соединение Даландера или двойные независимые обмотки). Изменение скорости достигается изменением способа соединения обмоток двигателя.
Механический и электрический срок службы (120 операций/час):
Механический срок службы: ≥ 100 000 операций
Срок службы электрооборудования (категории использования AC-23A, AC-3, AC-4): ≥ 30 000 операций

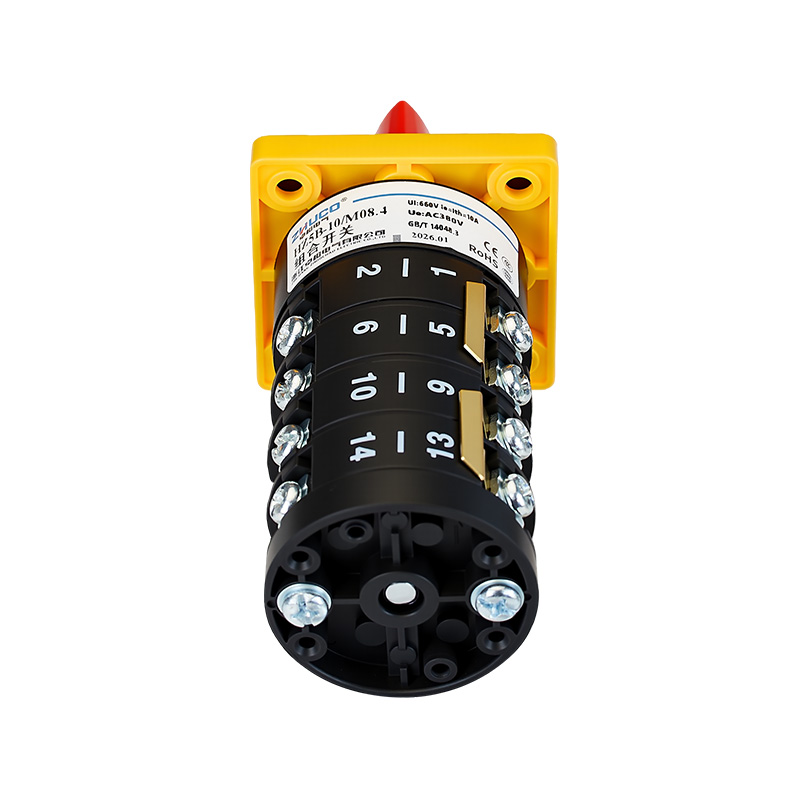

Проводка и конструкция:
Технические характеристики проводки: клеммный винт М4, рекомендуемая площадь поперечного сечения провода 1,0 – 1,5 мм², момент затяжки 1,2 Н·м.
Структура и материалы: Огнестойкая и устойчивая к высоким температурам оболочка; утолщенные медные проводники и контакты из серебряного сплава внутри обеспечивают надежный контакт, отличную проводимость и длительный срок службы.
3. Сценарии применения
Этот переключатель предназначен для промышленного оборудования, требующего ручного переключения между двумя рабочими скоростями двигателя, и особенно подходит для традиционных механических систем регулирования скорости.
Основное применение: управление двухскоростным двигателем
Металлообрабатывающие станки: используются для высокоскоростного и низкоскоростного переключения шпиндельных двигателей на токарных, фрезерных, сверлильных станках и т. д. для адаптации к различным обрабатываемым материалам, диаметрам инструмента или требованиям процесса (например, черновой/отделочной обработке).
Вентиляторы и насосы: управляет охлаждающими вентиляторами, охлаждающими насосами гидравлических станций и т. д. для работы в режимах «высокий поток воздуха/расход» и «низкий поток воздуха/расход», обеспечивая экономию энергии и контроль шума.
Системы транспортировки материалов: используются для переключения между режимами «высокоскоростной работы» и «низкоскоростного позиционирования» для конвейерных лент, лифтов и другого оборудования.
Общее оборудование Двойной выбор мощности/режима: может использоваться для управления уровнями «высокой» и «низкой» мощности электронагревательного оборудования.
Служит главным переключателем выбора для оборудования, требующего двух режимов работы (например, «быстрый/точный», «режим A/режим B»), достигаемых путем переключения между различными контурами управления.
