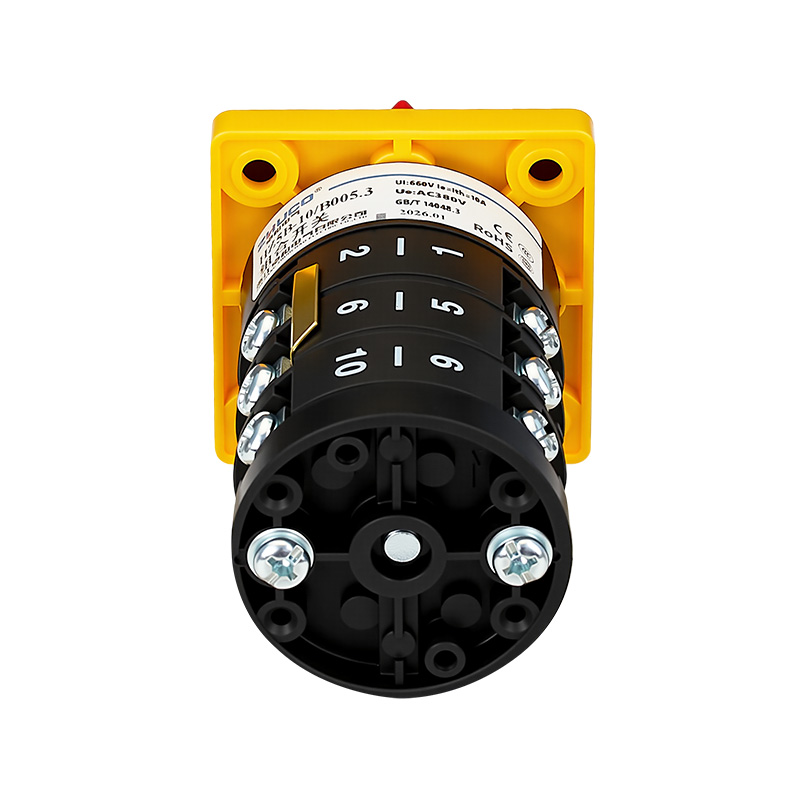

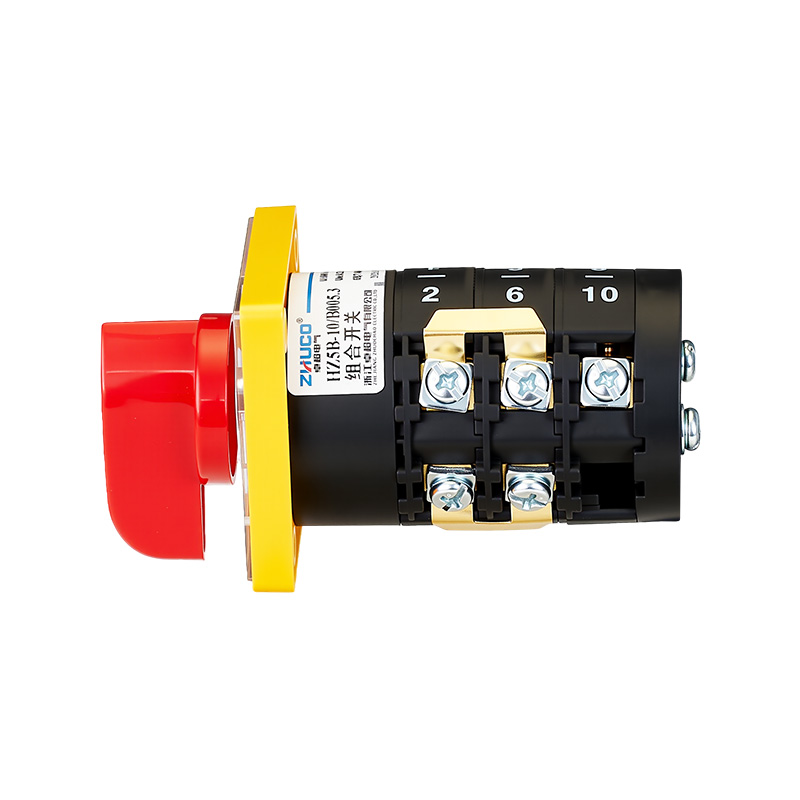

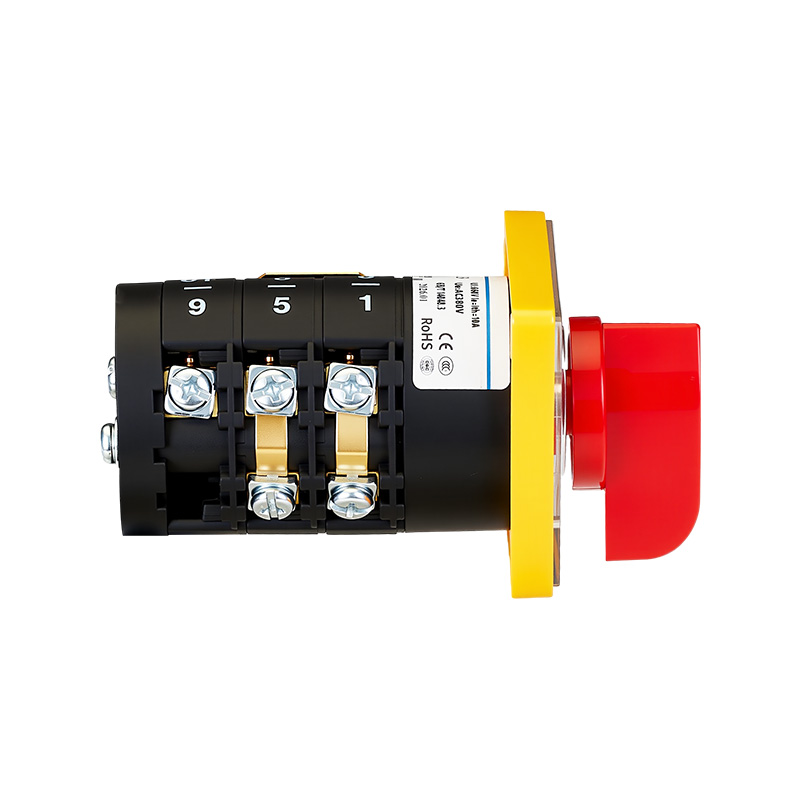

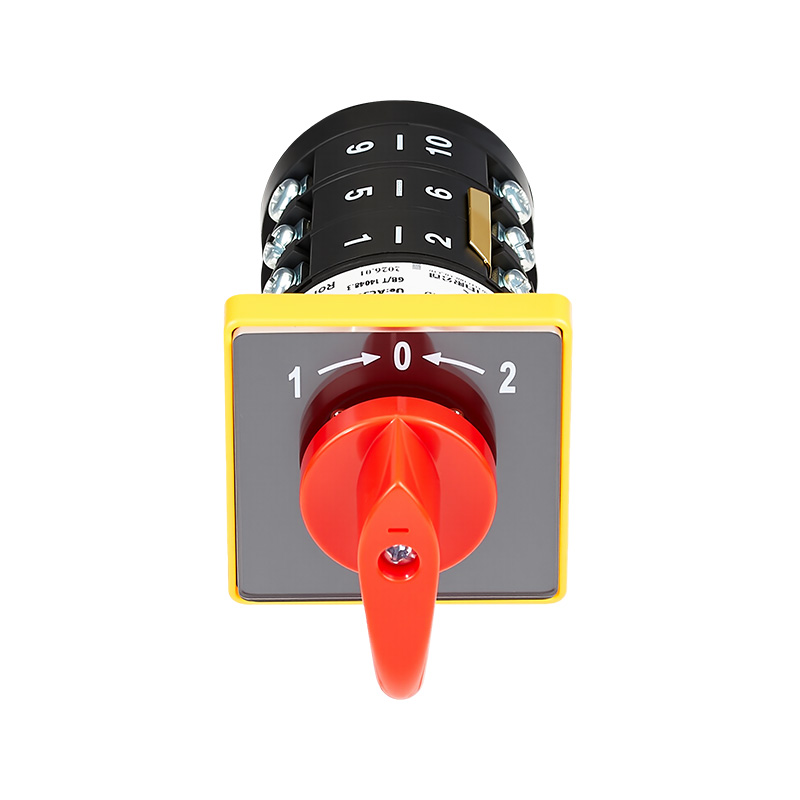

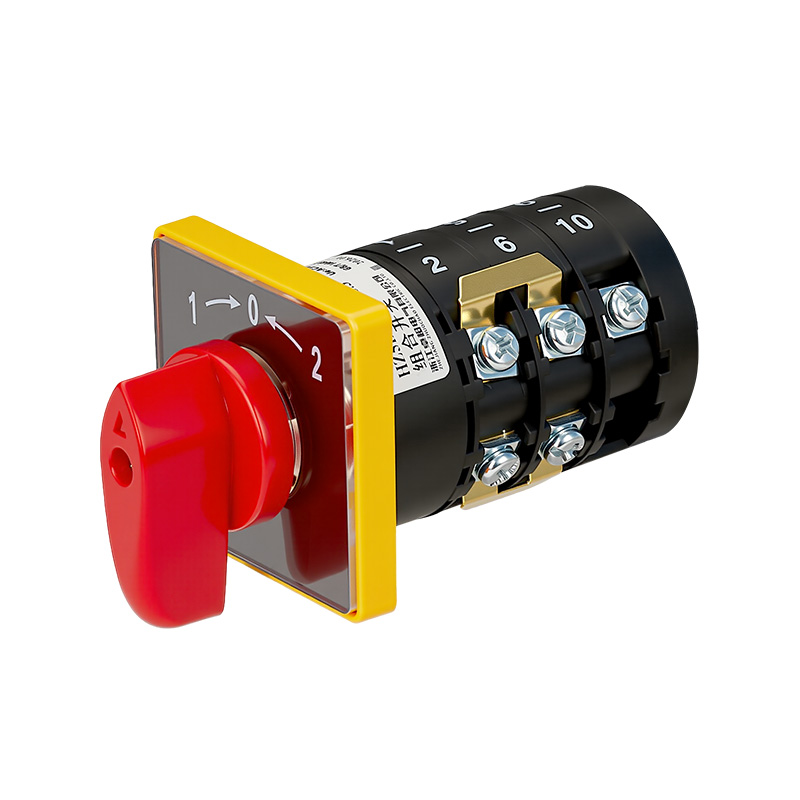

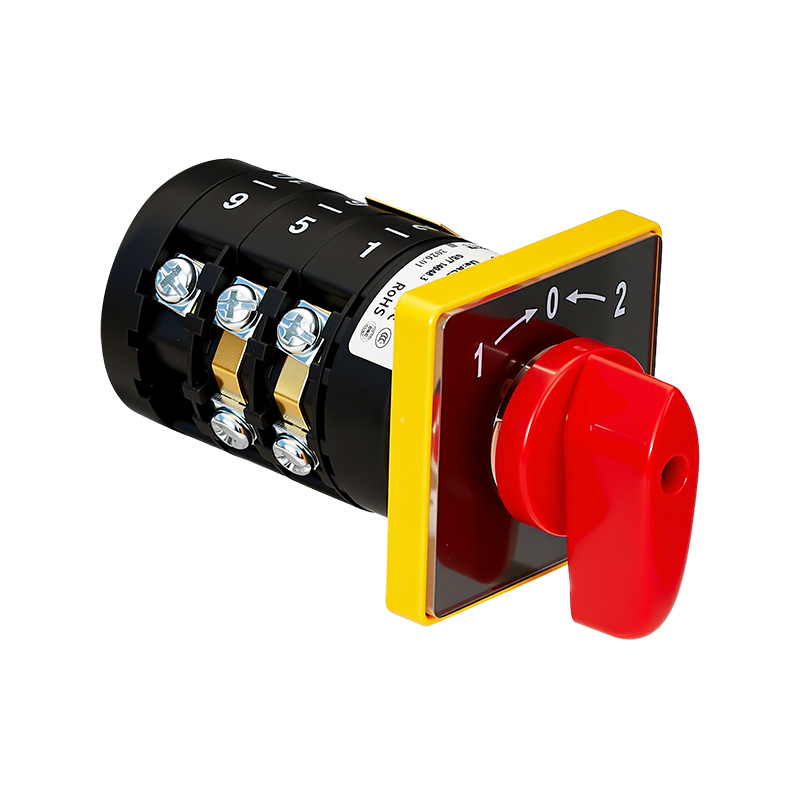

HZ5B-10/B005.3 — это трехпозиционный, трехсекционный комбинированный переключатель автоматического сброса с номинальным током 10 А. Его основная особенность заключается в том, что ручка автоматически возвращается в среднее положение остановки (положение 0) из обоих рабочих положений (положение 1 и положение 2). Такая конструкция подходит для приложений, требующих мгновенного или постепенного управления, таких как кратковременный прямой/обратный запуск двигателей, отладка оборудования или тестирование. Эксплуатация требует непрерывной работы рукоятки; контакты автоматически отключаются при отпускании, что делает эксплуатацию удобной и безопасной.
1. Основные технические параметры
Электрические параметры:
Номинальный рабочий ток: 10 А
Номинальное рабочее напряжение: переменный ток 380 В, 50 Гц/60 Гц
Номинальное напряжение изоляции: переменный ток 500 В
Обычный ток нагрева свободного воздуха: 10 А

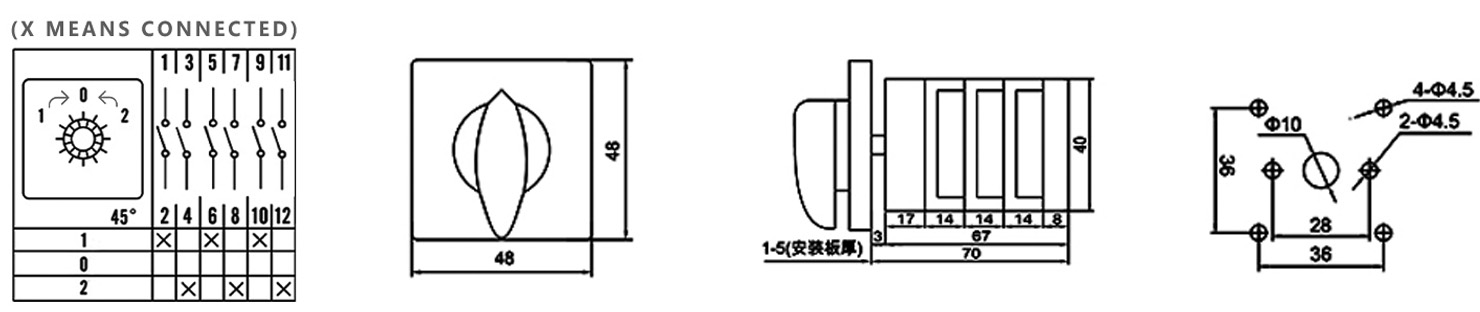

Конфигурация контактов и операционная логика:
Контактная структура: три секции (три слоя), каждый слой с одним набором переключающих контактов.
Операционная логика:
Положение «1»: При повороте ручки в положение «1» подключаются контакты 1-2, 5-6 и 9-10. После отпускания рукоятки автоматическая пружина возвращается в среднее положение «0», а указанные выше контакты отключаются.
Положение «0» (среднее положение): все контакты отключены, нормальное положение остановки.
Положение «2»: При повороте ручки в положение «2» подключаются контакты 3-4, 7-8 и 11-12. После отпускания ручки автоматическая пружина также возвращается в среднее положение «0», а указанные выше контакты отключаются.
Механический и электрический срок службы:
Механический срок службы: ≥ 100 000 циклов
Электрический срок службы: AC-23A (резистивная нагрузка): ≥ 30 000 циклов
AC-3 (прямой запуск/остановка двигателя с беличьей клеткой): ≥ 30 000 циклов
AC-4 (Дюймовое, обратное торможение): ≥ 30 000 циклов
Частота: ≤ 120 циклов/час
Проводка и конструкция:
Мощность проводки: спецификация винта M4, применимая площадь поперечного сечения провода 1,0 – 1,5 мм², рекомендуемый момент затяжки 1,2 Н·м. Структура и материалы: Внешняя оболочка изготовлена из огнестойкого и термостойкого материала, а во внутренних компонентах используются контакты из серебряного сплава и утолщенные медные детали для обеспечения надежного контакта.
2. Сценарии применения: Этот переключатель специально разработан для промышленных и аппаратных приложений управления, требующих мгновенного или толчкового управления, с автоматическим сбросом после завершения управляющего воздействия.
Управление моторным толчком:
Основное применение: в качестве переключателя управления толчками для прямого и обратного вращения трехфазного асинхронного двигателя. Перемещение его в положение «1» толкает двигатель вперед; перемещение его в положение «2» толкает двигатель назад; после отпускания он автоматически останавливается (возвращается в положение «0»). Широко используется в станках, подъемном оборудовании, конвейерных лентах, сборочных линиях и других приложениях, требующих точного позиционирования.
Отладка и тестирование оборудования: используется для отладки оборудования, настройки инструментов, калибровки или функционального тестирования для кратковременного запуска определенного действия. Например, ручное управление выдвижением/втягиванием цилиндра, открытием/закрытием клапана и т. д. во время отладки.
Активация определенного рабочего режима: в некотором оборудовании она используется для запуска короткого рабочего цикла или режима, например цикла очистки, тестового импульса, сигнала сброса и т. д., автоматически останавливаясь после завершения действия.
Ограничения, на которые следует обратить внимание: из-за своей функции самосброса он не подходит для использования в качестве главного выключателя питания или переключателя выбора режима, который необходимо оставлять включенным. В основном он используется в схемах управления для достижения мгновенного переключения сигналов.
