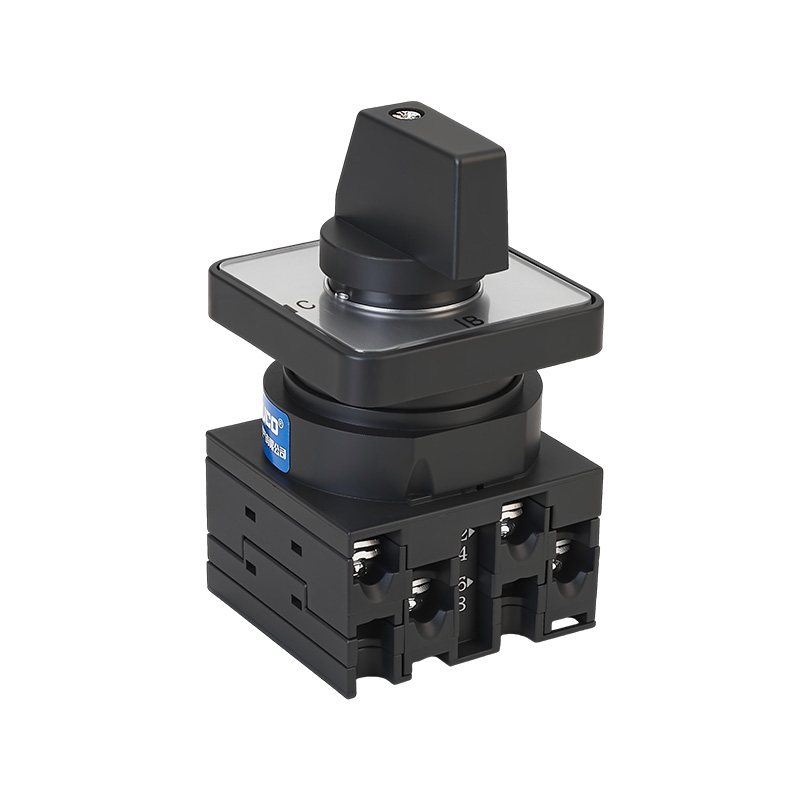

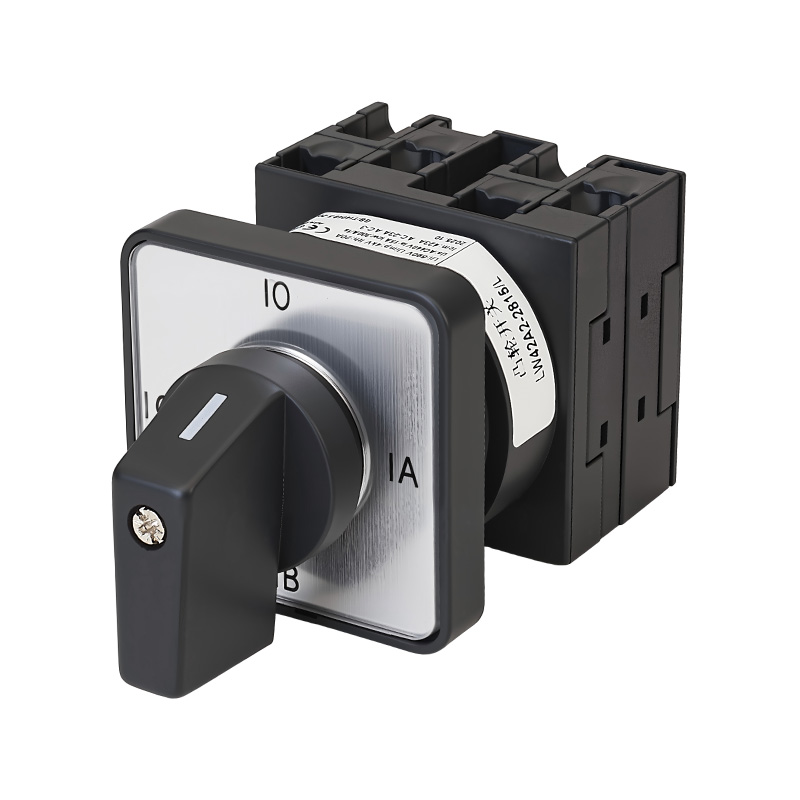

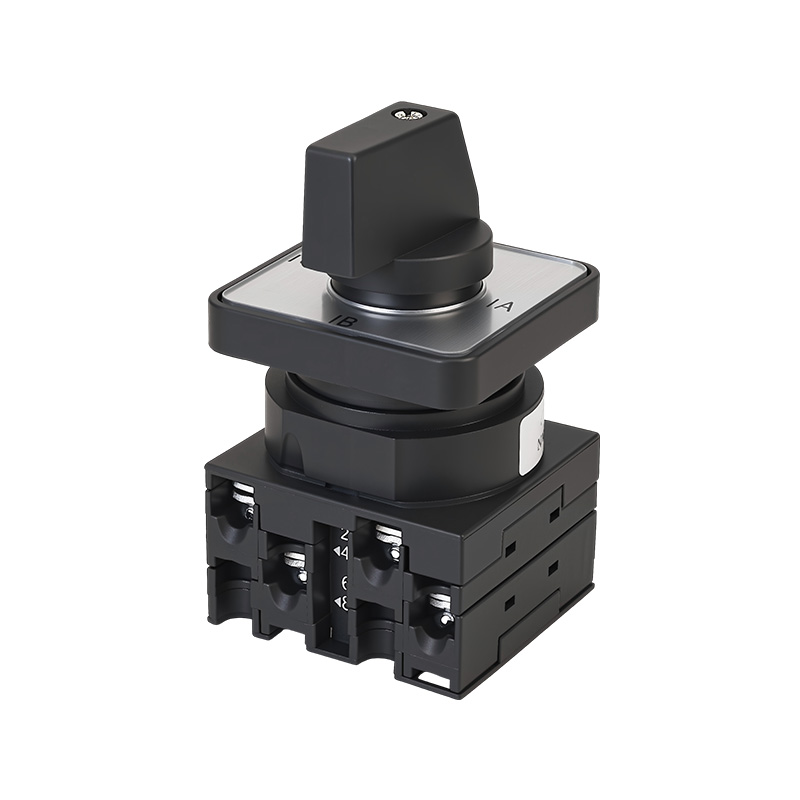

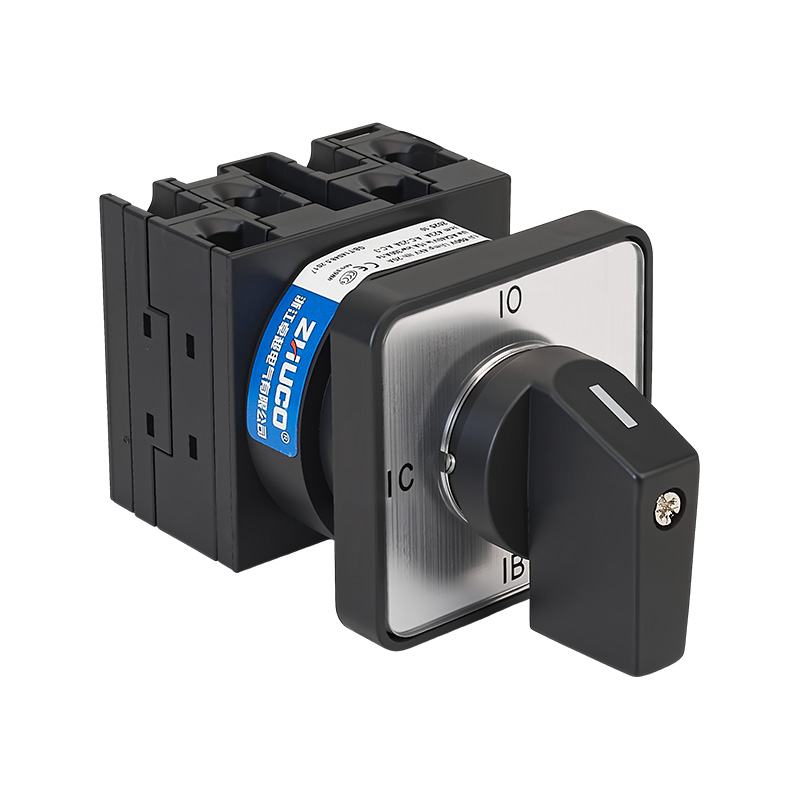

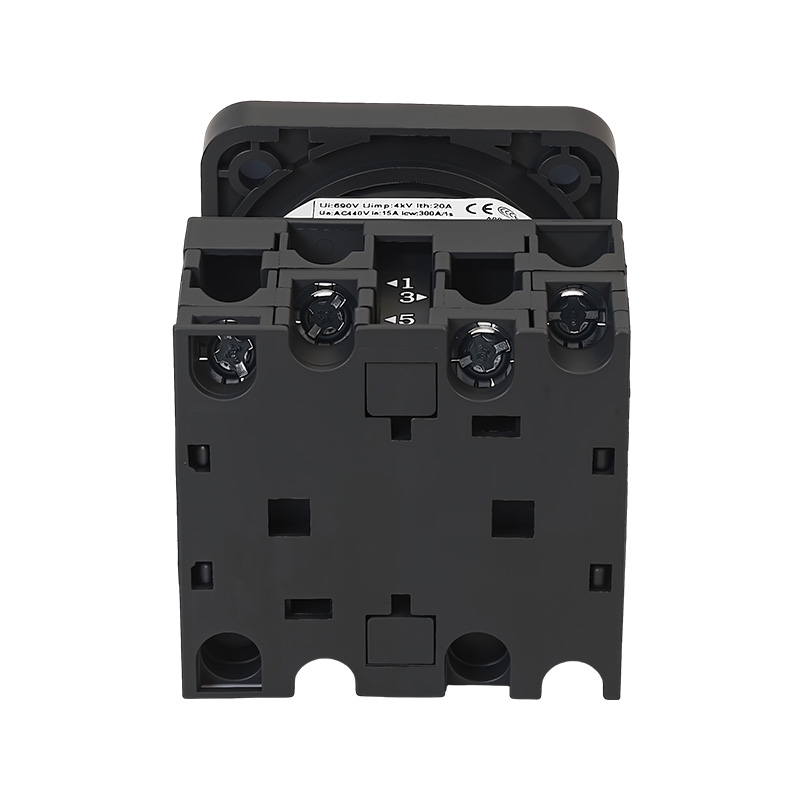

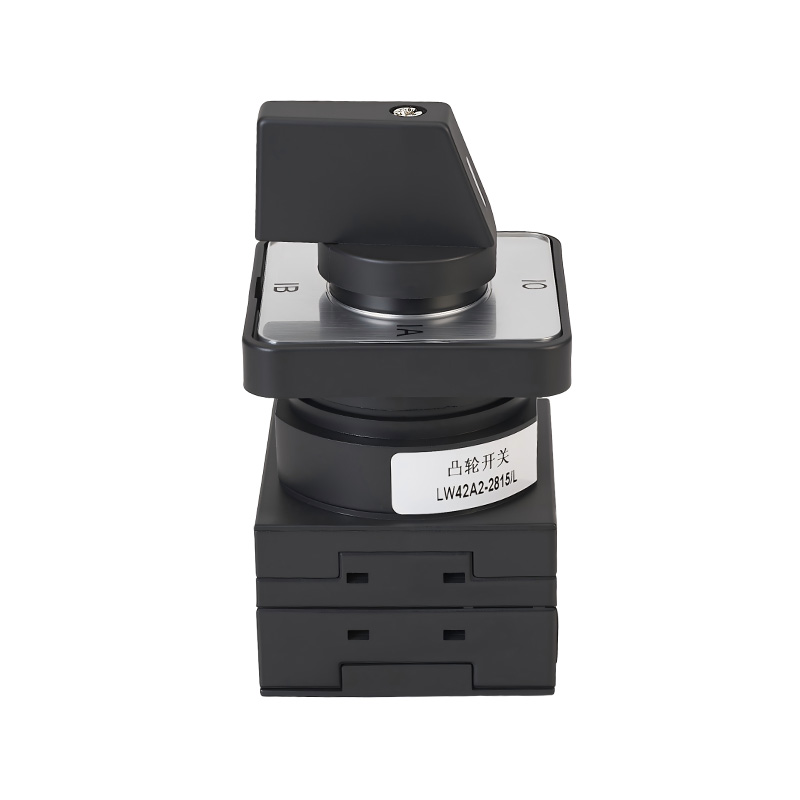

LW42A2-2815/LF406 — это переключатель измерения тока, предназначенный для трехфазных трехпроводных систем с двумя трансформаторами тока, часто называемый «амперметровым фазовращающим переключателем» Его основная функция — измерение тока во всех трех фазах (фаза A, фаза B и фаза C) с помощью одного переключателя и амперметра, обеспечивая нулевое положение (ВЫКЛ) для безопасной изоляции. Изделие оснащено черной ручкой и четкой функциональной маркировкой, что позволяет безопасно и удобно переключаться между фазами измерения посредством вращения. Это экономичное и эффективное решение для измерения трех фаз с помощью одного измерителя.
1. Основные технические параметры
Электрические параметры:
Номинальное напряжение изоляции (Ui): 690 В
Номинальное рабочее напряжение (Ue): 440 В
Переменный ток: ≤ 690 В, 50 Гц-60 Гц
Номинальный ток контакта переключателя: 20 А (для переключения цепи сигнала вторичного тока трансформатора тока)
Совместимые трансформаторы тока: подходят для систем электропроводки с двумя трансформаторами тока (например, подключенными к фазам A и C).
Функции конфигурации и измерения контактов (согласно схеме электропроводки, «X» означает ВКЛ): Положения и функции: имеется 4 положения, выбираемых вращением ручки.
Положение «0» (ВЫКЛ): Все контакты разомкнуты, амперметр полностью отключен от измерительной цепи, система находится в безопасном состоянии.
Положение "IA": Подключите амперметр к вторичной цепи трансформатора тока фазы А для измерения тока фазы А.
Положение «IB»: Подключите амперметр к цепи тока фазы B (рассчитывается по объединенному току двух трансформаторов тока).
Положение «IC»: Подключите амперметр к вторичной цепи трансформатора тока фазы C для измерения тока фазы C.
Конструкция безопасности: Внутри используется конструкция защиты от предварительного открытия или короткого замыкания, гарантирующая, что вторичная сторона трансформатора тока (КТ) не откроется во время переключения, предотвращая опасное высокое напряжение.
Механические характеристики, срок службы и конструкция:
Механический срок службы: ≥ 300 000 циклов (частота работы ≤ 120 циклов/час)
Срок службы электрооборудования: ≥ 50 000 циклов (частота ≤ 120 циклов/час)
Возможность электропроводки: спецификация клеммного винта M3.5, подходит для площади поперечного сечения проводника 1,0-2,5 мм².
Основные размеры установки (на основе изображения)
Материалы и сертификация: Огнестойкий, устойчивый к высоким температурам и экологически чистый корпус с превосходными изоляционными характеристиками.
Внутренние утолщенные медные компоненты и контакты из серебряного сплава обеспечивают низкое контактное сопротивление, хорошую проводимость, стойкость к окислению и длительный срок службы.
Изделие маркировано знаками CCC и CE, соответствующими соответствующим стандартам.
2. Сценарии применения
Этот переключатель является стандартным аксессуаром для контроля тока в трехфазных трехпроводных системах распределения электроэнергии, специально разработанным для применений, требующих экономически эффективного и безопасного контроля фазных токов.
Основные области применения: мониторинг тока трехфазной трехпроводной системы
Низковольтный распределительный шкаф/блок питания: устанавливается на панели шкафа, используется совместно с двумя трансформаторами тока (обычно подключенными к фазам A и C) и амперметром. Персонал по техническому обслуживанию может легко проверить текущие значения фаз A, B (расчетные) и C, вращая переключатель, чтобы определить, является ли трехфазная нагрузка несбалансированной, перегруженной или имеет ли она отсутствующую фазу.
Центр управления двигателем (MCC): используется для контроля рабочего тока больших двигателей, насосов, вентиляторов и другого трехфазного оборудования, устраняя необходимость в независимых амперметрах для каждой фазы.
Генераторные установки, выходные шкафы ИБП: контролируют ток каждой фазы на выходном конце, чтобы обеспечить баланс и безопасность электропитания.
Применимые характеристики системы: Особенно подходит для трехфазных трехпроводных систем электропитания без нейтральной линии (N-линия) (например, трехфазный источник питания двигателя).
Схема с двумя КТ экономит стоимость и пространство для установки одной КТ, обеспечивая при этом основные функции измерения.
